Atlantic Nirvana RMGD-MK21 - Connect the Radiator

65

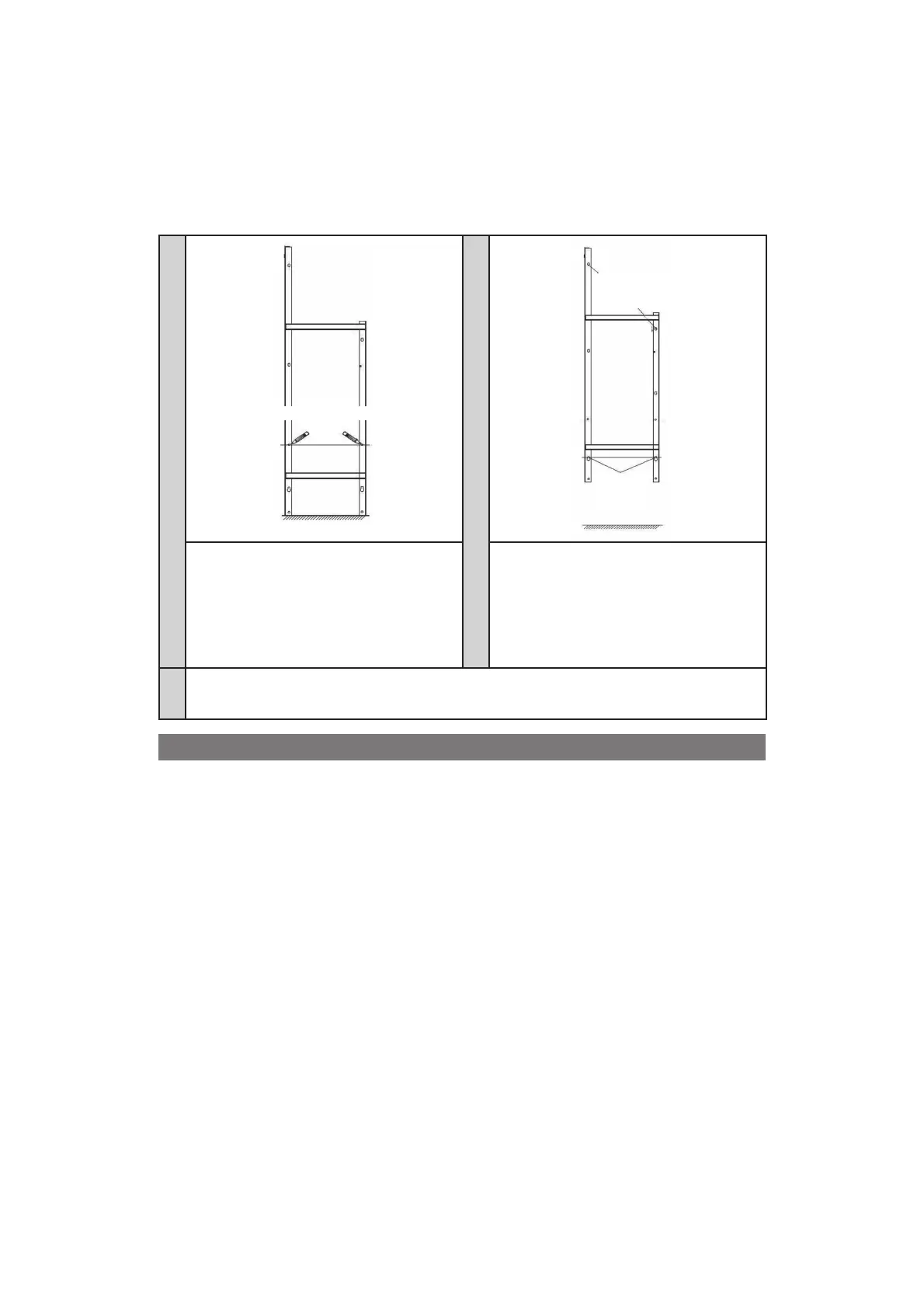

Modelo Vertical
1
Pontos
de
perfuração
A
2
Pontos de
perfuração
Parafuso
A
B
B
Coloque o suporte no chão,
encostado na parede. Marque
os pontos de perfuração A.
Estes determinam a posição
das fixações inferiores.
Suba o suporte, fazendo coin-
cidir os pontos anteriormente
marcados com os pontos de
perfuração A.
Marque os dois pontos de
perfuração B com uma caneta.
3
Faça os quatro furos e coloque as cavilhas apropriadas para a sua
parede (ex.: placa de gesso, betão). Posicione o suporte e aparafuse.
CONNECT THE RADIATOR
- O aparelho deve ser alimentado com 230 V monofásica 50 Hz.
- A alimentação do aquecedor deve ser diretamente ligada à rede após
o dispositivo de corte omnipolar com uma distância de abertura dos
contactos de pelo menos 3 mm sem interruptor intermédio (relógio, relé
mecânico e estático, termóstato ambiente, etc.).
- A ligação elétrica será realizada com um cabo de três fios (castanho =
fase, azul = neutro, preto = fio piloto) através de uma caixa de ligação.
Nos locais húmidos como as cozinhas e os quartos de banho, a caixa de
ligação deve ser instalada a pelo menos 25 cm do chão.
- A instalação deve estar equipada com um dispositivo de proteção de
tipo disjuntor.
Ê}>XKÊDÊÌiÀÀ>ÊjÊ«ÀL`>°
KÊ}>ÀÊÊwÊ«ÌÊwÊ«ÀiÌ®Ê`Ê>«>ÀiÊDÊÌiÀÀ>°
- Se o cabo de alimentação estiver danificado, deve ser substituído pelo
fabricante, o seu serviço de assistência pós-venda ou por um profissional
com qualificação similar, a fim de evitar perigos.
