S c h r i t t 3
Installationsanleitung:

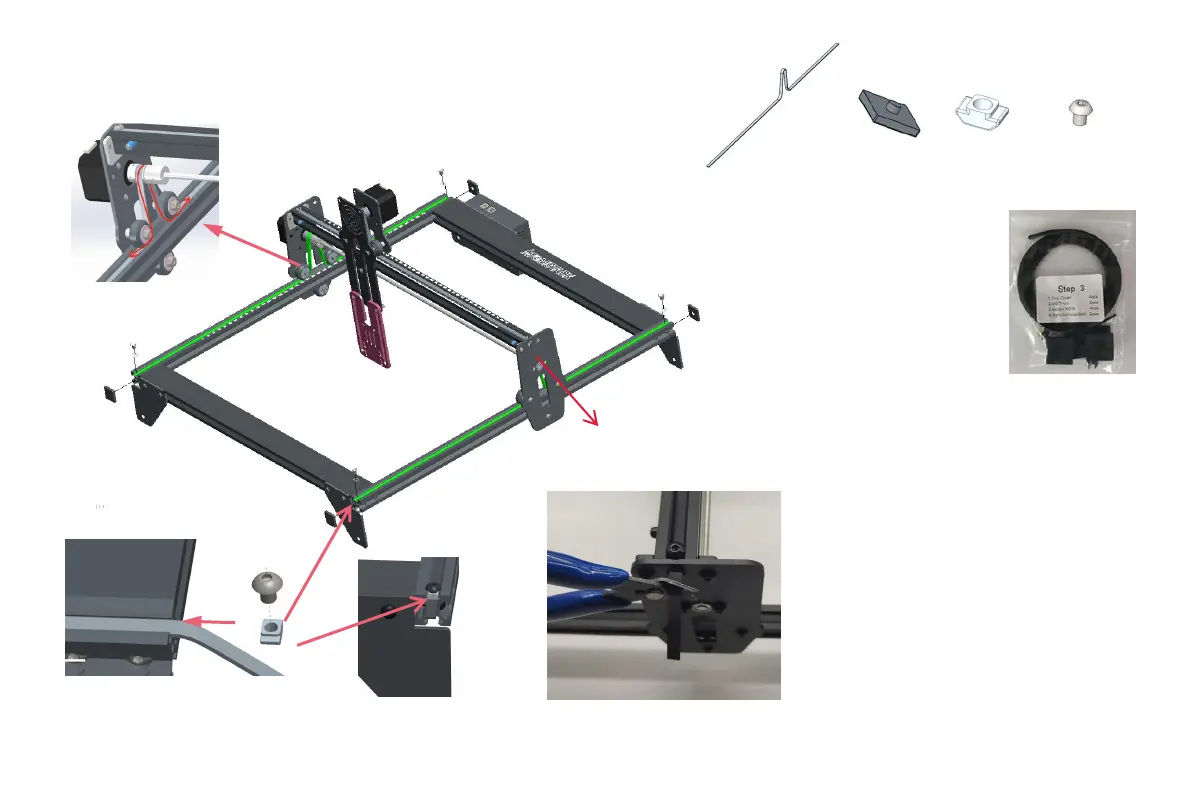

1. Installieren Sie zwei Synchronriemen wie in der Abbildung
gezeigt (ziehen Sie zuerst ein Ende mit einer T-Mutter fest,
führen Sie dann das andere Ende durch die Rolle an der X-
Achsen-Komponent und ziehen Sie schließlich das andere Ende
fest und befestigen Sie es mit einer T-Mutter). Installieren Sie es
auf die gleiche Weise ein anderer Zahnriemen.
2. Befestigungsmethode für die T-Mutter (drücken Sie die T-
Mutter aus der Nut an der Endfläche des Profils und ziehen Sie
die T-Mutter dann mit einer Schraube fest). Die T-Mutter
befindet sich so nahe wie möglich am Ende des Profils und der
überschüssige Riemen wird abgeschnitten.
3. Decken Sie die Profilendkappe ab (die Seite der Endkappe mit
den Vorsprüngen zeigt nach unten).
TIPPS：
Die Installation des Y-Achsen-Synchronriemens kann sich auf den auf
der X-Achsen-Komponent installierten Synchronriemen beziehen.
Stellen Sie fest, ob der Synchronriemen fest genug ist, und drücken Sie
mit den Fingern auf die in Abbildung 4 gezeigte Position. Wenn keine
offensichtliche Verformung vorliegt, ist sie fest genug. Wenn die
Verformung groß ist, lösen Sie ein Ende der T-Mutter, ziehen Sie den
Synchronriemen fest und ziehen Sie die T-Mutter fest. .
1
3
3
3
3
T-Muttern*4
Konterschraube
mit T-Mutter *4
2
Profilendkapp
e*4
Synchronriemen*2
Step3
Komponent：
4
T-Muttern festziehen,
die überschüssige
Riemen abschneiden
5
