S c h r i t t 4

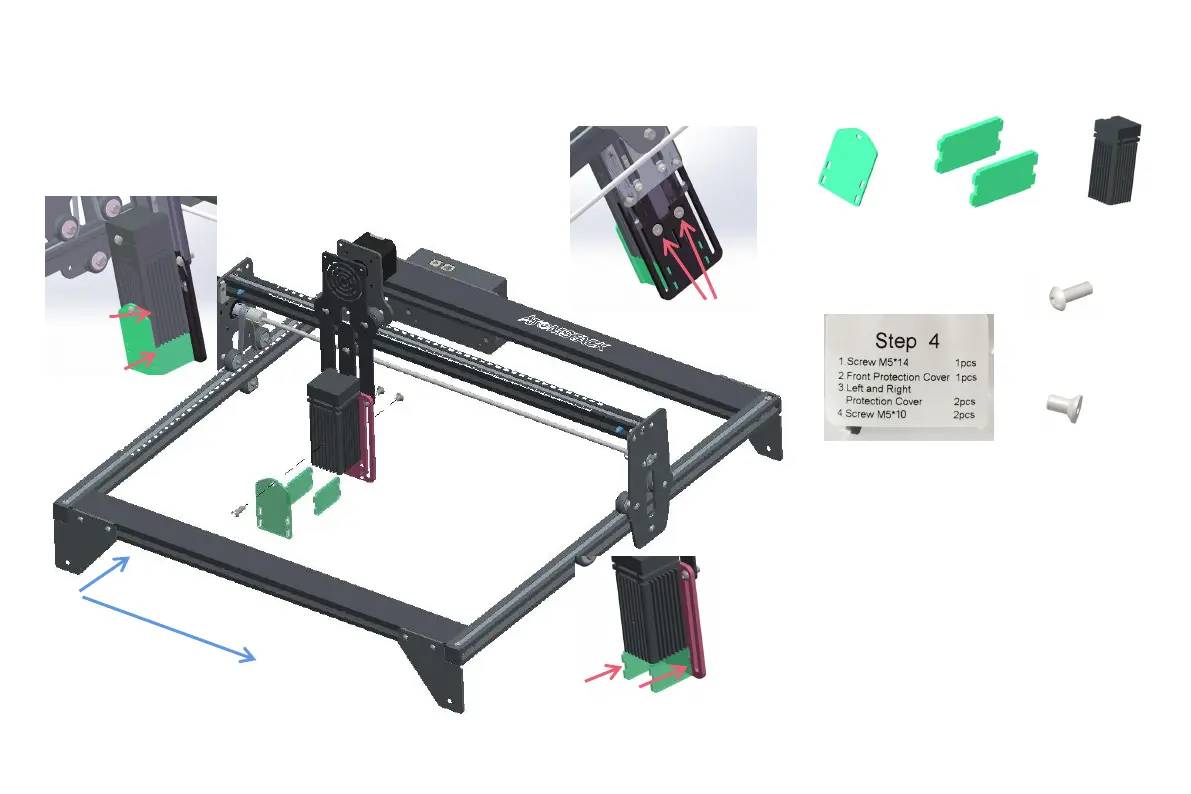

Installationsanleitung:
1. Befestigen Sie den Laserkopf mit den
Senkkopfschrauben M5 * 10 auf der Gleitplatte.
Die Schrauben müssen festgezogen werden.
2. Bringen Sie die grünen Schutzabdeckungen
links und rechts an.
3. Setzen Sie die vordere grüne
Schutzabdeckung ein.
4. Befestigen Sie die vordere Schutzabdeckung
mit den flachen Rundkopfschrauben M5 * 14.
1
2
3
4
1
1
2
3
4
Y
X
Vordere
Schutzabdeckung *1
Beidseitige
Schutzabdeckung *2
Laserkopf *1
M5*14 Flache
Rundkopfschraube*
1
M5*10 Senkschrauben
*2
Schritt 4 Erforderliche Komponenten:
