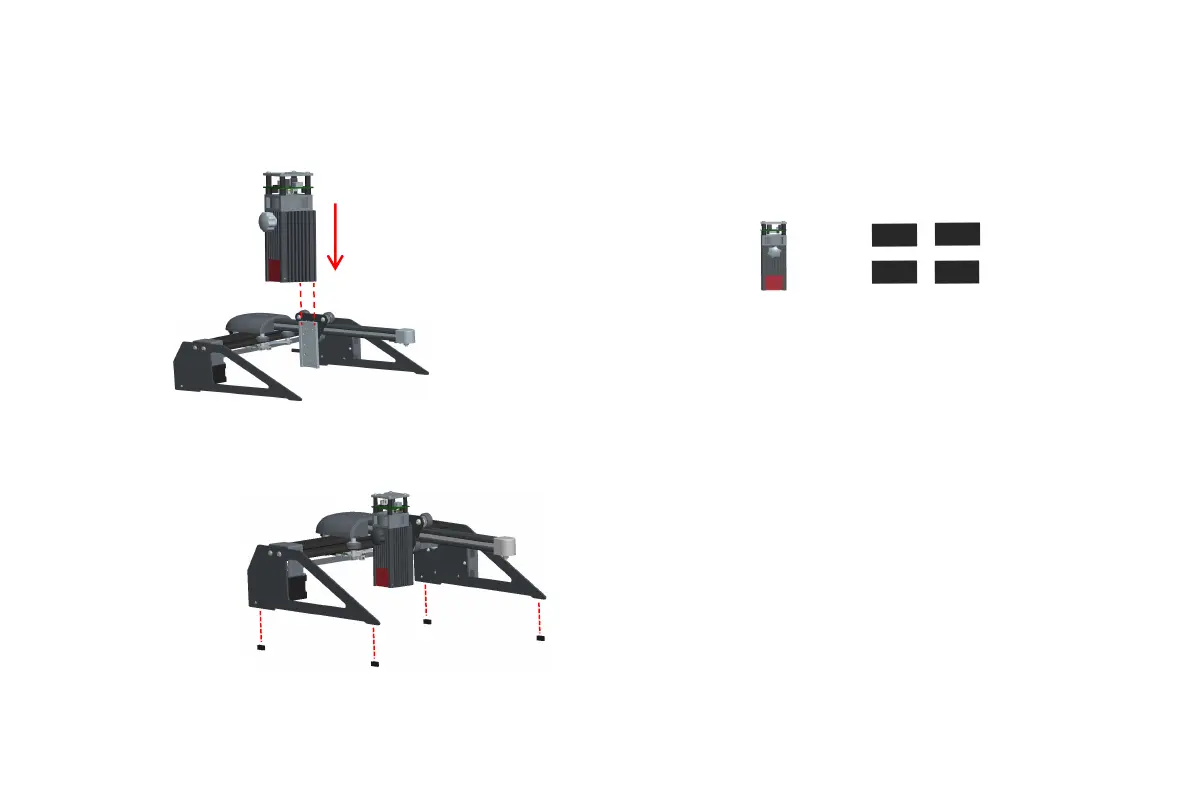

1. Führen Sie das Lasermodul gemäß der Abbildung
vertikal entlang der gestrichelten Linie in den X-
Achsen-Gleitschienenblock ein und ziehen Sie dann
den Torx-Griff fest. Der Torx-Griff kann eingestellt
werden, um das Lasermodul nach oben und unten zu
bewegen. Die Endposition für die Aufwärtsbewegung
des Lasermoduls ist dort, wo die Unterseite des
Lasers mit der Unterseite des Schiebers
übereinstimmt. Der maximale Bewegungsabstand für
das Lasermodul nach unten beträgt 72 mm.
2. Kleben Sie den Schaumstoff gemäß der Abbildung
entlang der gestrichelten Linie auf den Ständer des
Gravierers.
Benötigte Komponenten
Schritt 4
Lasermodul
2
Schaumstoffkomponen
ten des Fußpolsters
1
