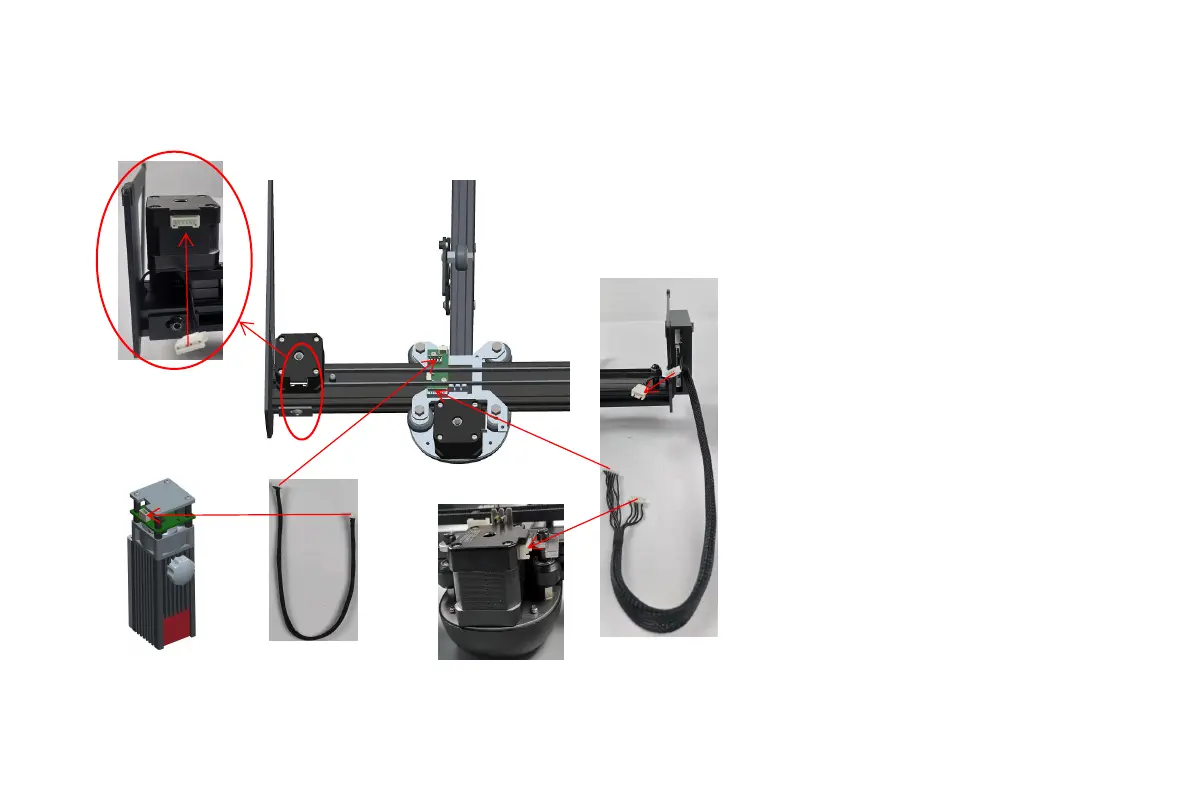

1. Stecken Sie gemäß der Abbildung die
6PIN-Klemme der Y-Achsen-
Verbindungsleitung in die XH6-
Schnittstelle des Y-Achsen-Motors in
Pfeilrichtung.
2. Stecken Sie die 4PIN-Klemme des
Lasermodulkabels gemäß Abbildung in
die XH4-Schnittstelle der
Adapterplatine und die 7PIN-Klemme
des Steuerboxkabels in Pfeilrichtung in
die XH7-Schnittstelle der
Adapterplatine.
3. Folgen Sie der Pfeilrichtung in der
Abbildung. Stecken Sie die 4PIN-
Klemme der Steuerbox-
Anschlussleitung in die 4PIN-
Klemmenschnittstelle der Y-Achsen-
Anschlussleitung.
4. Stecken Sie gemäß Abbildung die
3PIN-Klemme des Lasermodulkabels in
Pfeilrichtung in die XH3-Schnittstelle
des Lasermoduls.
5. Stecken Sie die 6PIN-Klemme des
Steuerkastenkabels in die XH6-
Klemmenschnittstelle des X-Achsen-
Motors in Richtung des in der
Abbildung gezeigten Pfeils.
Schritt 5
Kabelkonfektionierung
Anschlusskabel
Lasermodul
1
2
34
5
