Verbindingen
OUTPUT
Behoud de juiste polariteit op de output connectors.

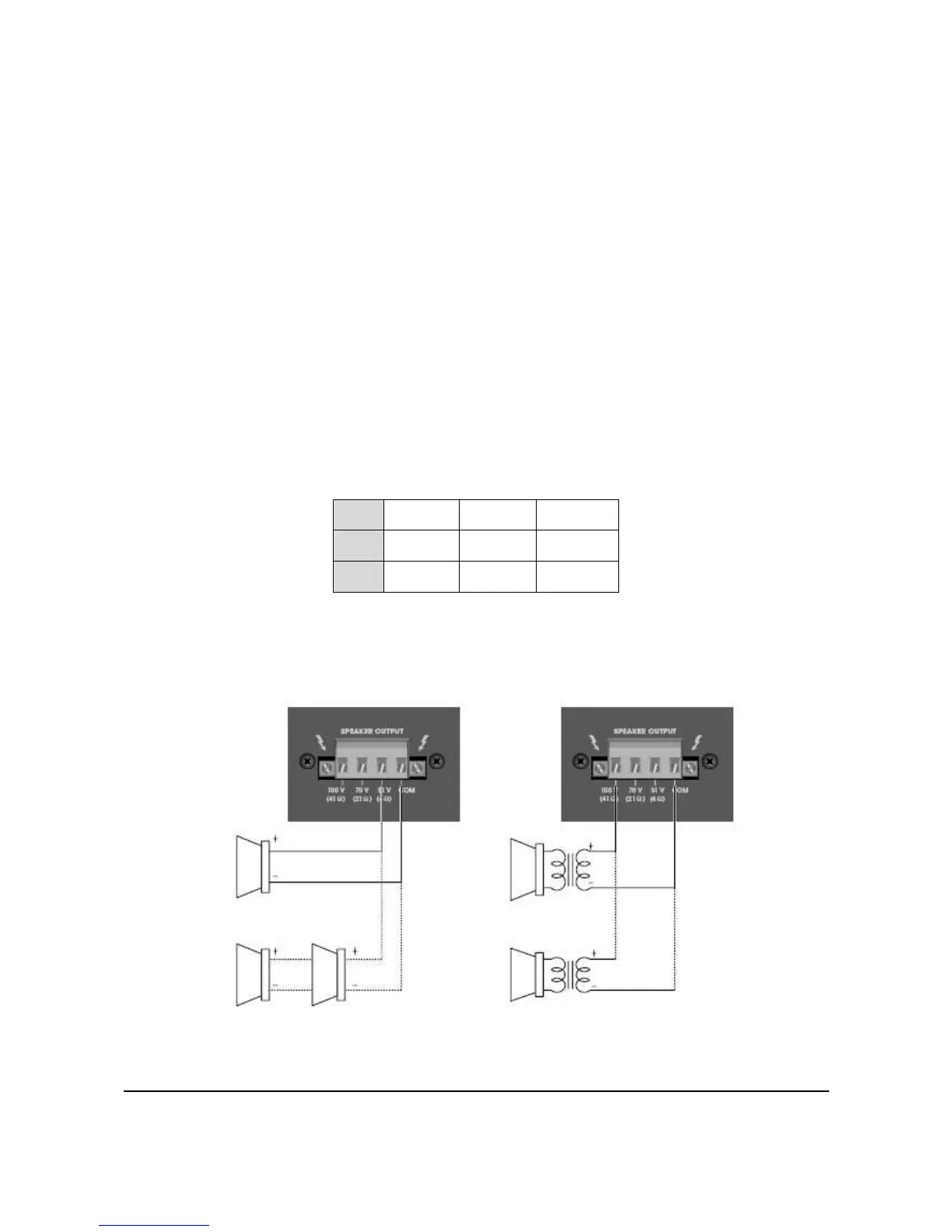

Uitgangskanaal: verbind de output EURO block terminals met de luidspreker loads. Gebruik de
terminals die aangeduid zijn met ‹ 4Ω › voor een luidspreker load van 4Ohm, of gebruik de
terminals die aangeduid zijn met 70V of 100V en COM voor luidspreker loads met een constant
voltage.
Verbind de COM terminal met de negatieve (-) luidspreker lead; verbind één van de andere
terminals met de positieve (+) luidspreker lead.
Impedantie en output voltage staan in onderstaande tabel:
CPA12
4Ω / 22V 41Ω / 70V 83Ω / 100V
CPA24
4Ω / 31V 21Ω / 70V 41Ω / 100V
CPA36
4Ω / 38V 13.6Ω / 70V 27.8Ω / 100V
De impedanties in bovenstaande tabel staan voor de impedanties van het totale
luidsprekersysteem.
Overeenkomstige transformator
8Ω 8Ω
4Ω
