AUDAC CPA12 - Façade - Detail; Arriere - Detail

31
3131
31

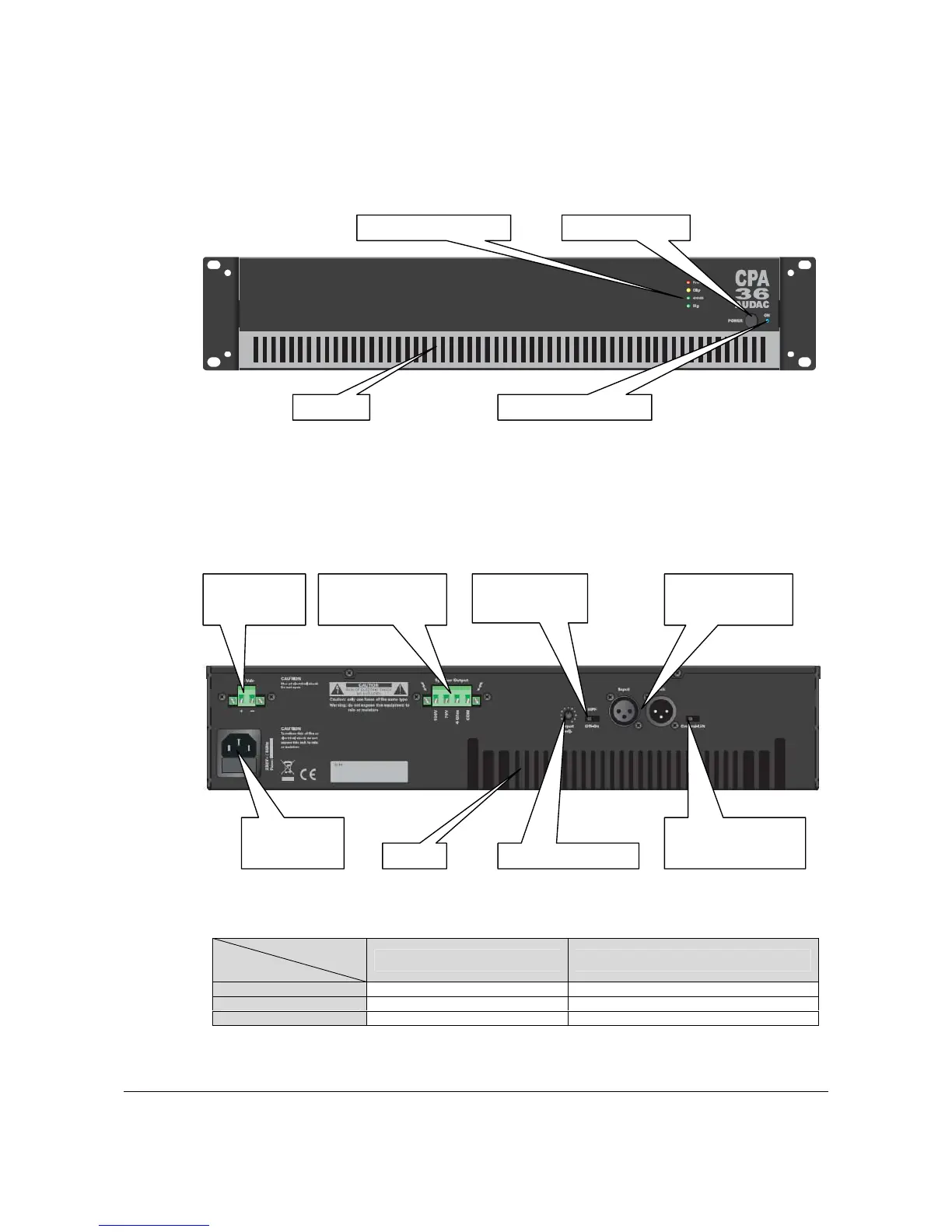

Façade – détail
Arrière – détail
Témoin LEDs d’indication
Bouton d’alimentation
Ventilateur
Témoin LED d’alimentation
24VDC terminal
d’entrée
AC power input
connecteur avec
porte
-
fusible
*
‘Connection terminal’
du haut-parleur (4Ω,
70V, 100V et COM)
‘
Level adjustment
’
bouton
HPF (400Hz)
on/off commutateur
Entrée ‘signal’ et Sortie
‘link’ connecteurs
‘Ground’ commutateur
(protection contre ‘ground
loop’)
Fl
ux d’air
*
Voltage
Modèle
115/120 Vac 220/230/240 Vac
CPA12
T4AL / 250V T3.15AL / 250V
CPA24
T8AL / 250V T4AL / 250V
CPA36
T12AL / 250V T6.3AH / 250V
Idem CPA 12 & 24
Idem CPA 12 & 24
