Informations générales
Avant d’installer le CPA12 - 24 - 36, vous l’éteignez complètement: si l’appareil est allumé, vous
poussez sur le bouton d’alimentation pour l’éteindre. Tournez le ‘level adjustment’ bouton
complètement en bas (niveau minime). Après vous avez installé l’amplificateur, vous pouvez le
mettre en circuit en poussant sur le bouton d’alimentation à la façade de l’appareil. Le témoin LED
d’alimentation bleu (“ON”) s’allumera si l’appareil est branché.
CÂBLAGE
Utilisez le câble de branchement et les connecteurs corrects. Des câbles balancés ligne fabriqués
d’avance ou professionnellement branchés sont recommandés (22 à 24 gauge).
Utilisez le câble du haut-parleur et les connecteurs corrects.
Pour les connecteurs de sortie de l’amplificateur, l’usage des câbles du haut-parleur qualitatif, heavy
gauged et fabriqué d’avance ou professionnellement branchés, est recommandé. Pour les
connecteurs de sortie, vous pouvez utiliser des ‘EURO blocks’. Evitez des court-circuit: isolez ou
enveloppez des connecteurs du câble du haut-parleur exposés.
Laisser le câblage aux spécialistes qualifiés. Câblage de classe 2 est recommandé.
Chapitre
3

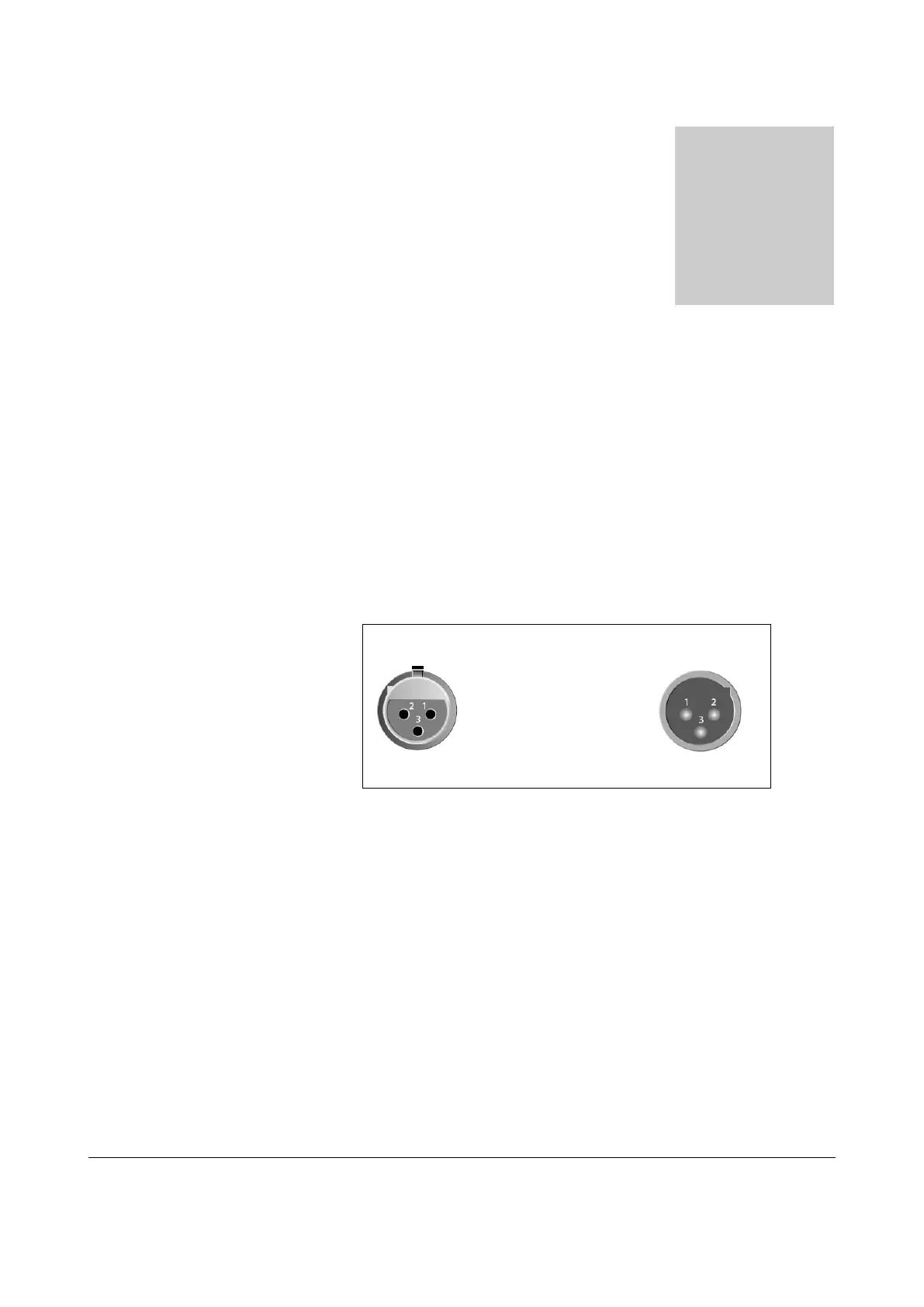

1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
Input Output
Pour usage non-balancé: utilisez pin 1 et 3 ensemble
Connecteur pin
information
pour câblage
XLR câblage balancé
