Raccordements
OUTPUT
Maintenez la polarité correcte sur les connecteurs de sortie.

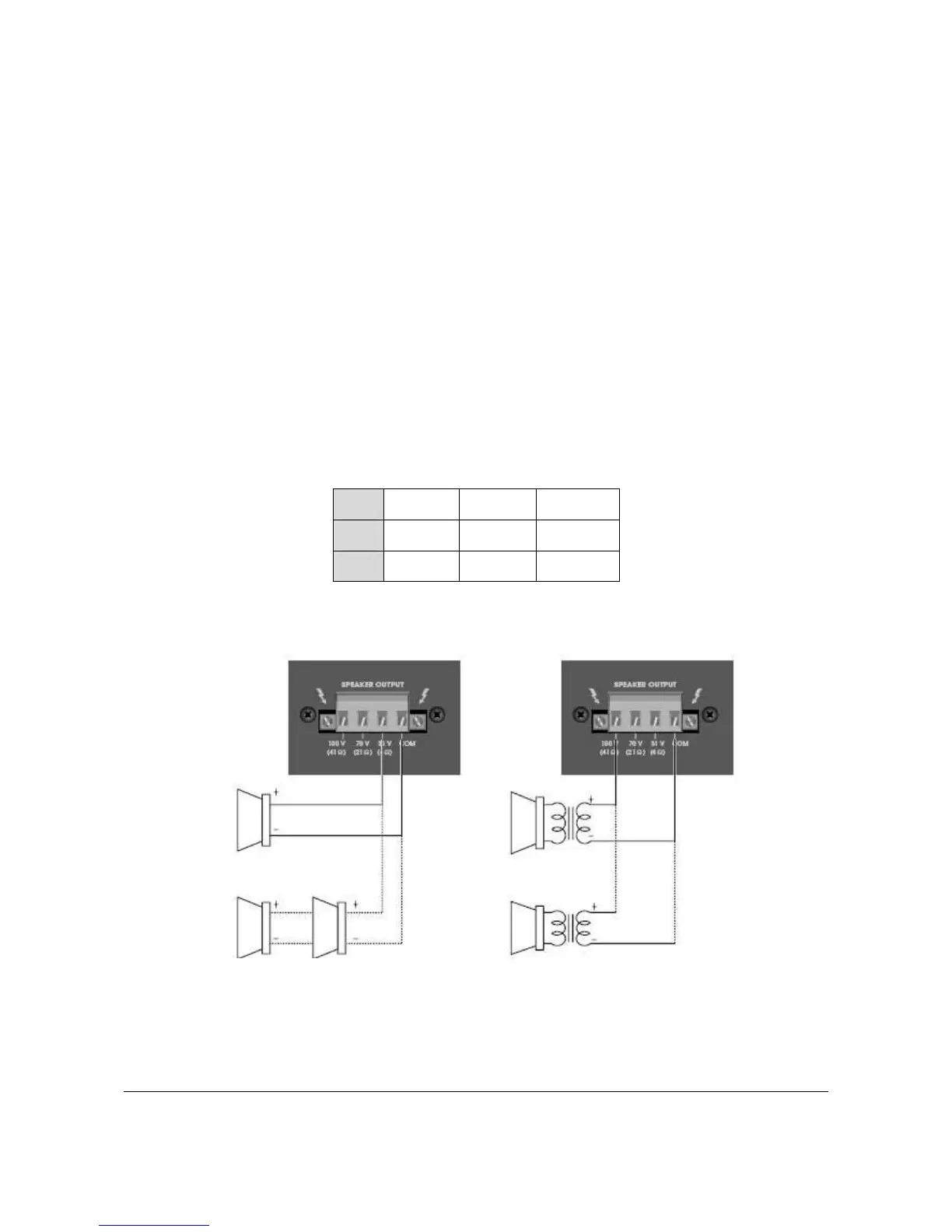

Canal de sortie: raccordez les ‘output EURO block terminals’ avec les ‘speaker loads’. Utilisez les
terminaux indiqués avec ‹ 4Ω › pour un speaker load de 4Ohm, ou utilisez les terminaux indiqués
avec 70V ou 100V et COM pour des speaker loads avec un voltage constant.
Raccordez le COM terminal avec le ‘speaker lead’ négatif (-); raccordez un des autres terminaux
avec le ‘speaker lead’ positif (+).
Consultez l’impédance et le voltage de sortie dans la table ci-dessous:
CPA12
4Ω / 22V 41Ω / 70V 83Ω / 100V
CPA24
4Ω / 31V 21Ω / 70V 41Ω / 100V
CPA36
4Ω / 38V 13.6Ω / 70V 27.8Ω / 100V
Les impédances dans la table ci-dessus représentent les impédances du système haut-parleur total.
Transformateur concordant
8Ω 8Ω
4Ω
