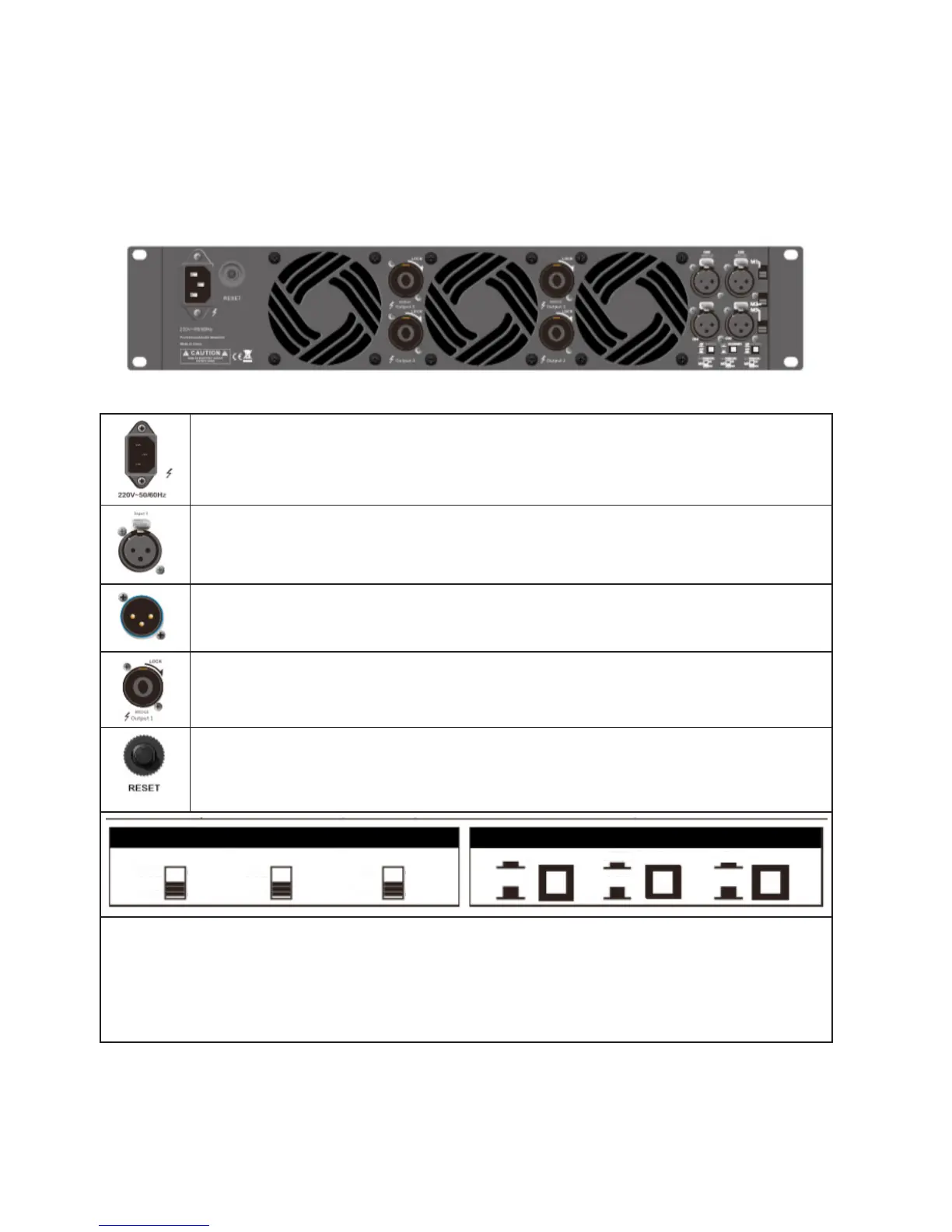

Panel dorsal
Fuente de alimentación: Antes de utilizar el amplicador, verique que el rango de voltaje
de entrada sea el correcto. De lo contrario, el equipo puede sufrir daños irreparables.
Entrada de señal: La interfaz de entrada se conecta directamente con la mezcladora. La
conexión de la entrada del canal seleccionado y el conector de salida es ja, sin necesidad
de recurrir a la conguración del interruptor de encendido.
Conector XLR de salida paralelo: Este conector es paralelo a la entrada XLR, entrada
directamente salida a través de este conector. Los modelos de 2 y 3 canales incluyen esta
función.
Conector de salida: Canal de salida del amplicador. Utilice un conector SPEAKON para
generar una salida.
Disyuntor de circuito: Cuando haya una sobrecarga en el amplicador (causada por una
impedancia de carga mínima o la señal de entrada continua), el botón del disyuntor saltará
de inmediato y apagará el amplicador como sistema de protección. Si presiona el botón
del disyuntor, el amplicador reanudará su funcionamiento normal.
Interruptor para alternar el modo de canales:
Utilice este interruptor para alternar entre MONO y PUENTE/PARALELO. El usuario dispone de tres inter-
ruptores (M1-3), ubicados en el panel dorsal. Si el interruptor M se desliza hacia arriba, los canales 1 y 2
estarán en paralelo; si se desliza hacia abajo, el interruptor estará apagado.
Interruptores principales: Deslizado hacia abajo, los canales 1 y 2 están en paralelo; deslizado hacia aba-
jo, el interruptor está apagado.
M1
M2
M3
Interruptores de selección
2&3 paralelo
1&2 paralelo
3&4 paralelo
Encendido
Apagado
Encendido
Apagado
Encendido
Apagado
Encendido
Apagado
Apagado
Función de los interruptores principales
3&4 puente
Sensibilidad
1.4 V
0.775 V
Encendido
1&2 puente
