AF942R Indicatore remoto di stato impianto

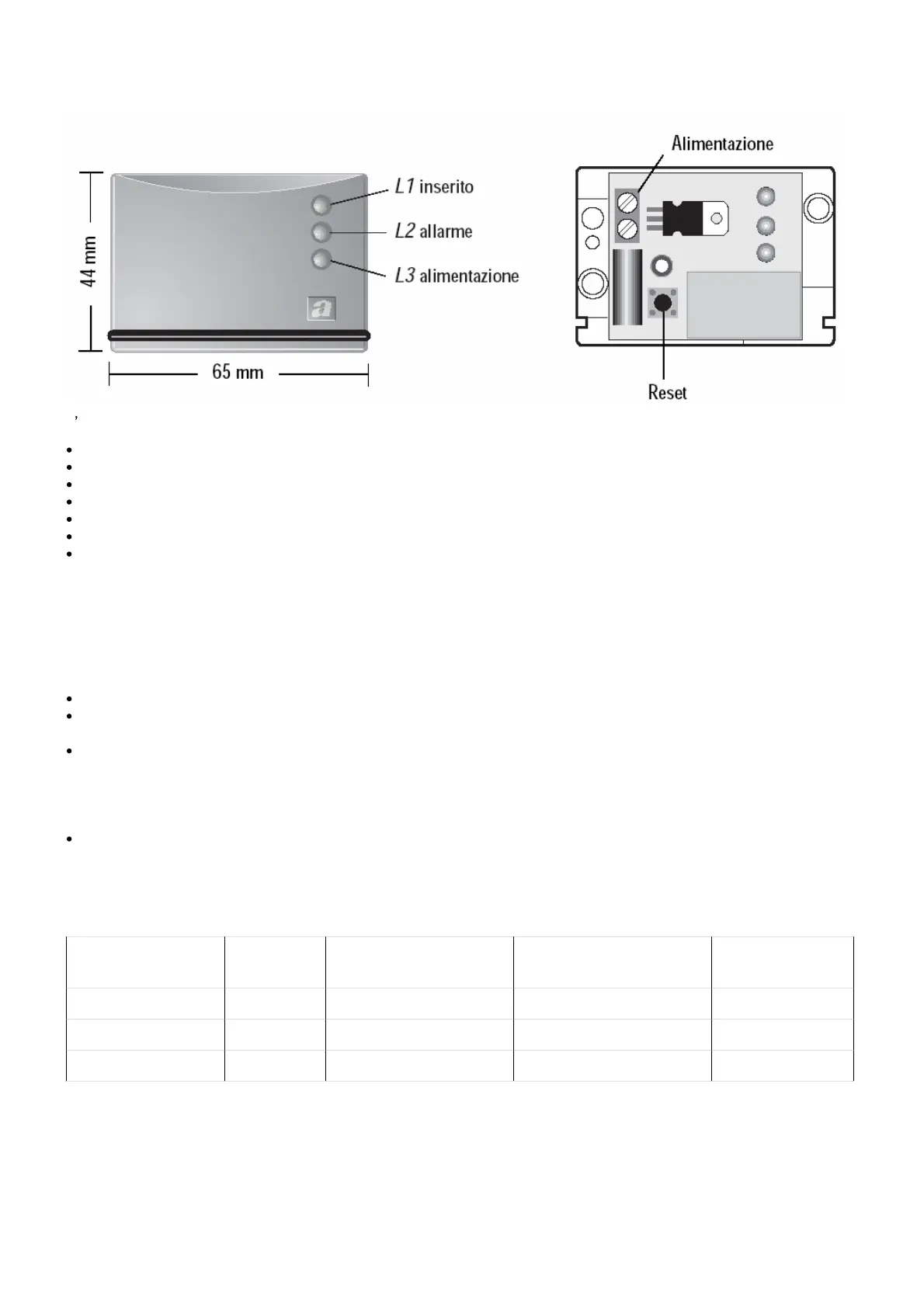

L indicatore remoto di stato AF942R, riportato in figura, presenta le seguenti caratteristiche che:
Alimentazione: da 8 a 24 V c.c. o c.a. 50Hz
Assorbimento: 5mA a riposo, 18mA con led accesi
Contenitore: ABS Bianco (44 x 67 x 19) mm
Possibilità di installazione con viti a parete; apertura per ingresso cavi sul fondo
Coperchio fissato a scatto su base
Frequenza della portante: 433.92 MHz
Portata nominale del collegamento: 30 metri in condizioni normali nell'ambiente abitativo (pareti metalliche o
strutture antisismiche possono ridurre la portata. Evitare l'installazione a meno di 2cm da pareti metalliche).
Attenzione: il dispositivo è previsto esclusivamente per collegamenti a bassissima tensione di sicurezza. il
collegamento con circuiti a tensione pericolosa può provocare pericolo.
Per quanto riguarda la programmazione seguire quanto segue:
Applicare l'alimentazione all'apparecchio: si accenderà il led L3 (verde).
Premere il pulsante di reset interno , si accenderanno altenativamente i LED L1 (verde) e L2 (rosso), condizione
di apprendimento codice.
Trasmettere dalla centrale il segnale di "disinserito" (centrale disinserita -OFF) disinserendo, tramite
telecomando, la centrale stessa precedentemente inserita.
NOTA: la centrale trasmette il segnale di "disinserito" ad ogni disinserimento tramite telecomando.
Ricevendo dalla centrale il segnale di "disinserito" l'indicatore di stato impianto memorizza il codice che lo lega
in modo univoco alla centrale stessa ed è pronto per il normale funzionamento.
Per quanto riguarda il funzionamento vale quanto segue:
Il dispositivo riceve dalla centrale le segnalazioni di "inserito", "disinserito", e "allarme", e comanda le segnalazioni
sul frontale come di seguito indicato (vedere Fig. 5 per identificazione LED).
LED COLORE ACCESO SPENTO LAMPEGGIANTE
L1 (inserito) Verde Centrale inserita Centrale disinserita --
L2 (allarme) Rosso -- Non in allarme Allarme
L3 (alimentazione) Verde Alimentazione presente Alimentazione assente --
