90 Guide d’installation et d’utilisation du commutateur DSR
Annexe E : Informations relatives au brochage des câbles
NOTA : Seuls les commutateurs DSR1024, DSR2035 et DSR8035 disposent d’une prise modulaire à 8 broches
pour les voies modem et console/configuration. Tous les autres modèles sont équipés de connecteurs D-Shell à
9 broches pour ces voies.

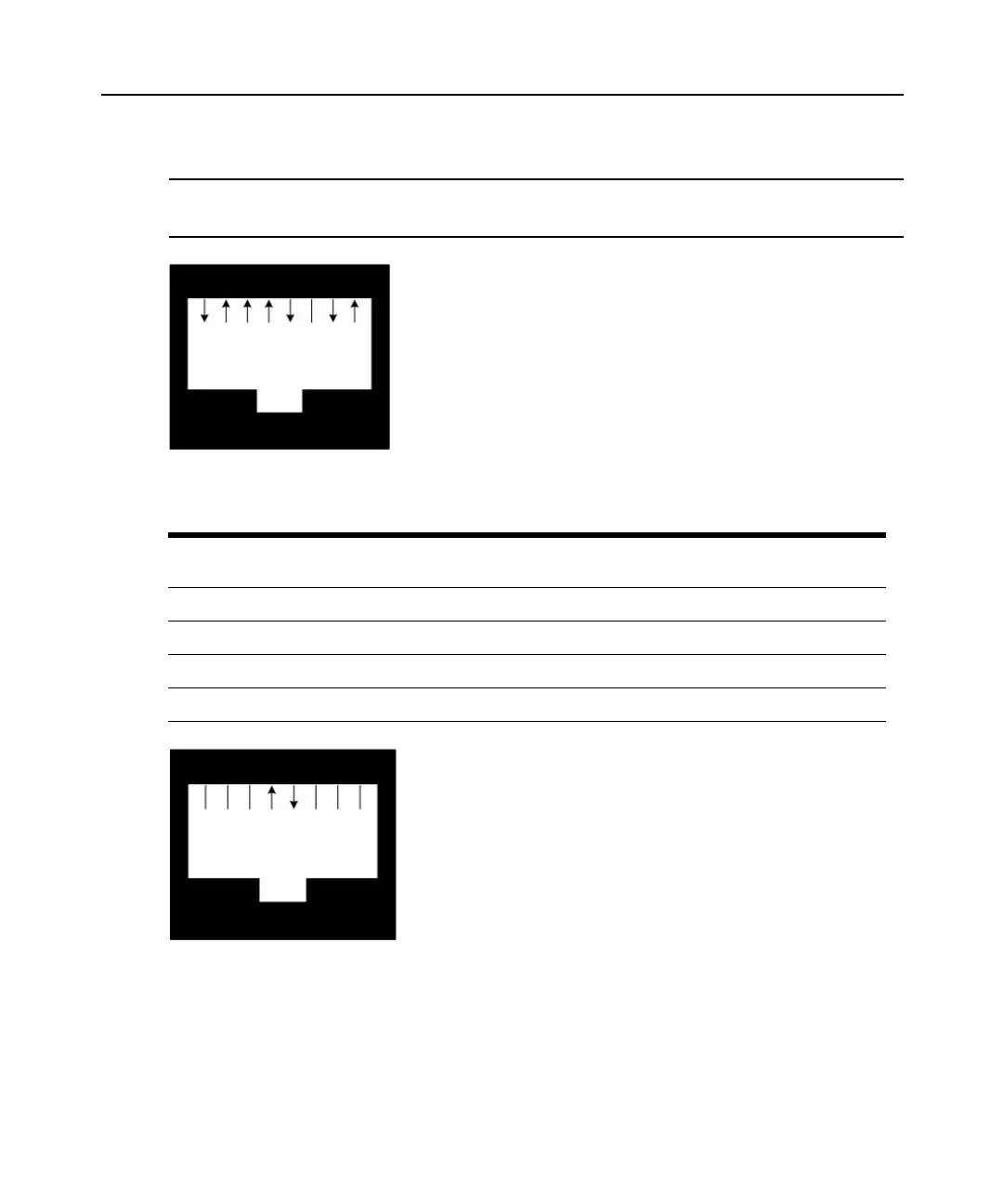

Figure E.1 : Prise femelle modem
Figure E.2 : Prise femelle console/configuration
Tableau E.1 : Description de la Figure E.1
N° de
broche
Description
N° de
broche
Description
1 Requête de transmission (RTS) 5 Transmission de données (TXD)
2 Poste de données prêt (DSR) 6 Terre de signalisation (SG)
3 Détection de porteuse (DCD) 7 Terminal de données prêt (DTR)
4 Réception de données (RXD) 8 Prêt à transmettre (CTS)
1
8
45
2
3
6
7
1
8
45
2
367
