Avocent DSR Series - Tableau E.2: Description de la Figure E.2; Tableau E.3: Description de la Figure E.3

Annexes 91

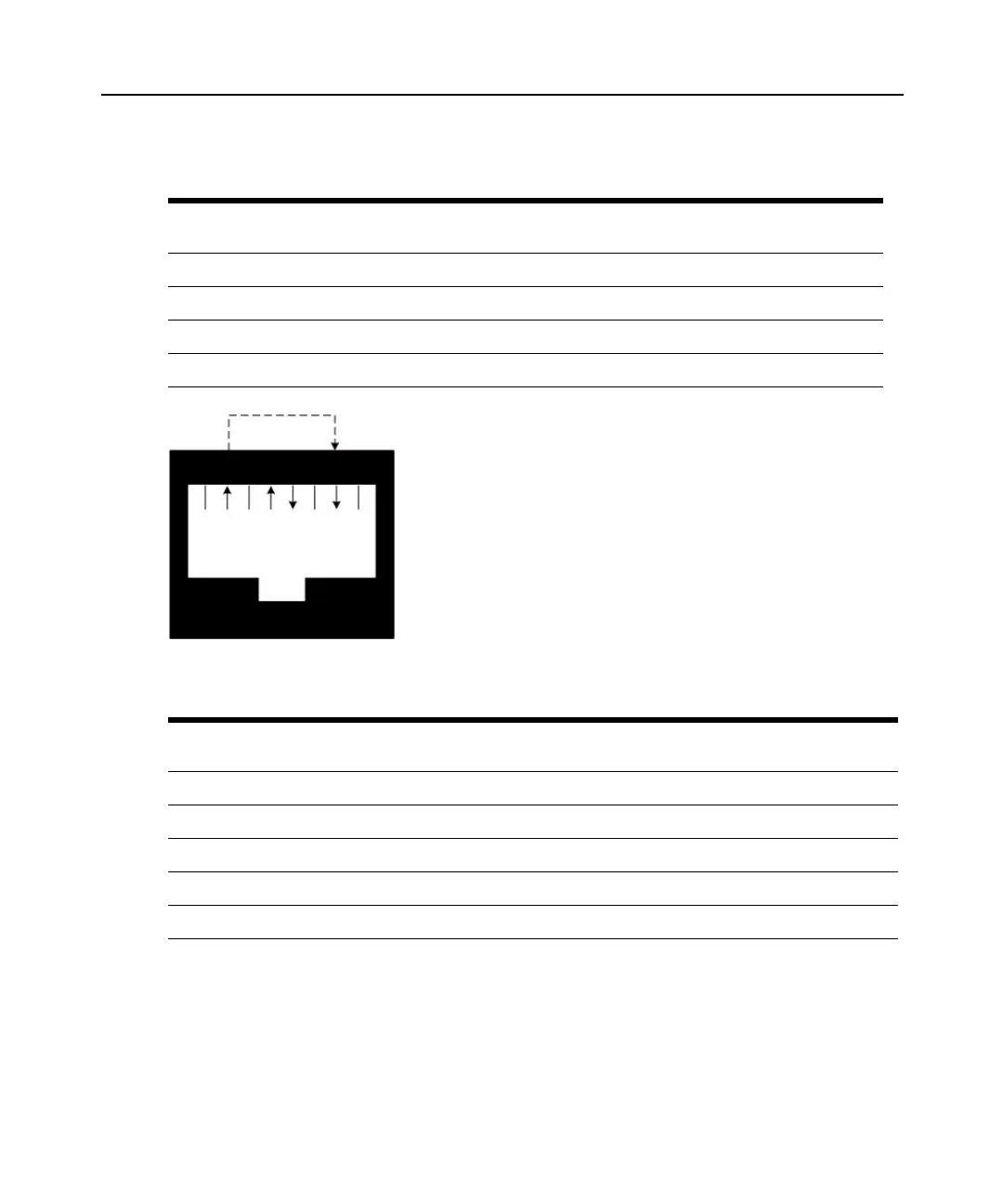

Figure E.3 : Prise femelle SPC
Tableau E.2 : Description de la Figure E.2
N° de
broche
Description
N° de
broche
Description
1 Aucune connexion (N/C) 5 Transmission de données (TXD)
2 Aucune connexion (N/C) 6 Terre de signalisation (SG)
3 Aucune connexion (N/C) 7 Aucune connexion (N/C)
4 Réception de données (RXD) 8 Aucune connexion (N/C)
Tableau E.3 : Description de la Figure E.3
N° de
broche
Description N° de broche Description
1 Aucune connexion (N/C) 5 Transmission de données (TXD)
2 Poste de données prêt (DSR) 6 Terre de signalisation (SG)
3 Aucune connexion (N/C) 7 Terminal de données prêt (DTR)
4 Réception de données (RXD) 8 Aucune connexion (N/C)
*Aucun signal nécessaire pour le commutateur DSR
1
8
45
2
367
