Axis P1354-E - Page 111

AXISP13-ESeries

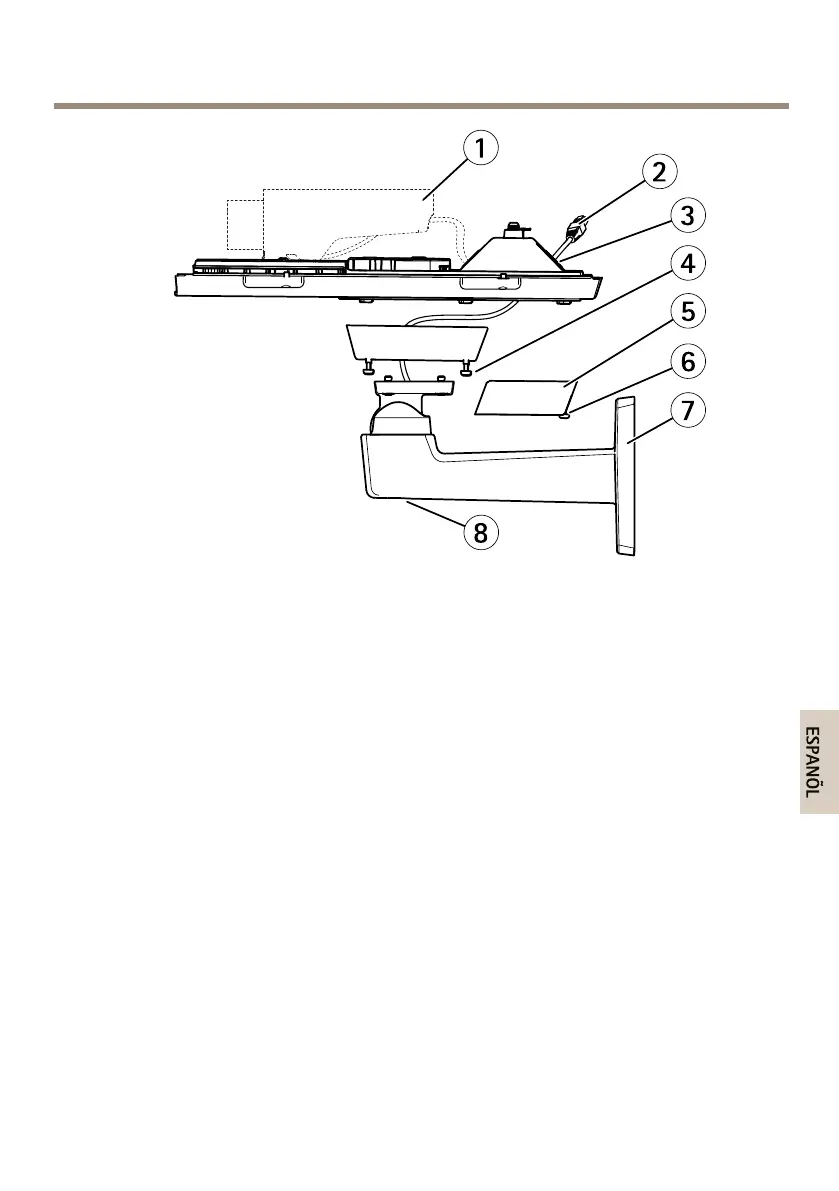

1
2
3
4
5
6
7
8
1
CámaradereddeAxis
2
Cabledered(guiadoatravésdelaescuadradepared)
3
Oriciosparacable
4
Tornillodeescuadra(4)
5
Cubiertadecable
6
Tornillodecubiertadecable(2)
7
Soportedepared
8
Tornillodeajustedeescuadra
1.Instalelacámaraconlacubiertainferiorenlaescuadrayaprietelostornillosdeescuadra.
2.Extraigalajuntadeunodelosoriciosdelacarcasainferior.
3.Paseelcablederedatravésdeloricioyconectelajuntadelcablealoricio.
4.Conecteloscables,veaConexióndeloscables.
5.Tomelacubiertasuperioryconecteelcabledeseguridadalalengüetadelacubierta
inferior.
6.Aojeeltornillodeajustedelaescuadraparaorientarlacámarahacialadirección
correcta.Consultepágina113paraobtenerinformaciónsobrecómoverlatransmisión
devídeo.
Ajusteelenfoque(veapágina113).
7.Instalelacubiertasuperior.Asegúresedeapretarlostornillosdiagonalmenteopuestos
delacubiertainferiorpocoapoco,hastaqueesténtodosbienapretados.Deeste
modocontribuiráagarantizarquelajuntadelacubiertainferiorsehacomprimido
uniformemente.Noaprietedeltodolostornillosdirectamente.
111
ESPANÕL
