Axis P1354-E - Page 134

AXISP13-ESeries

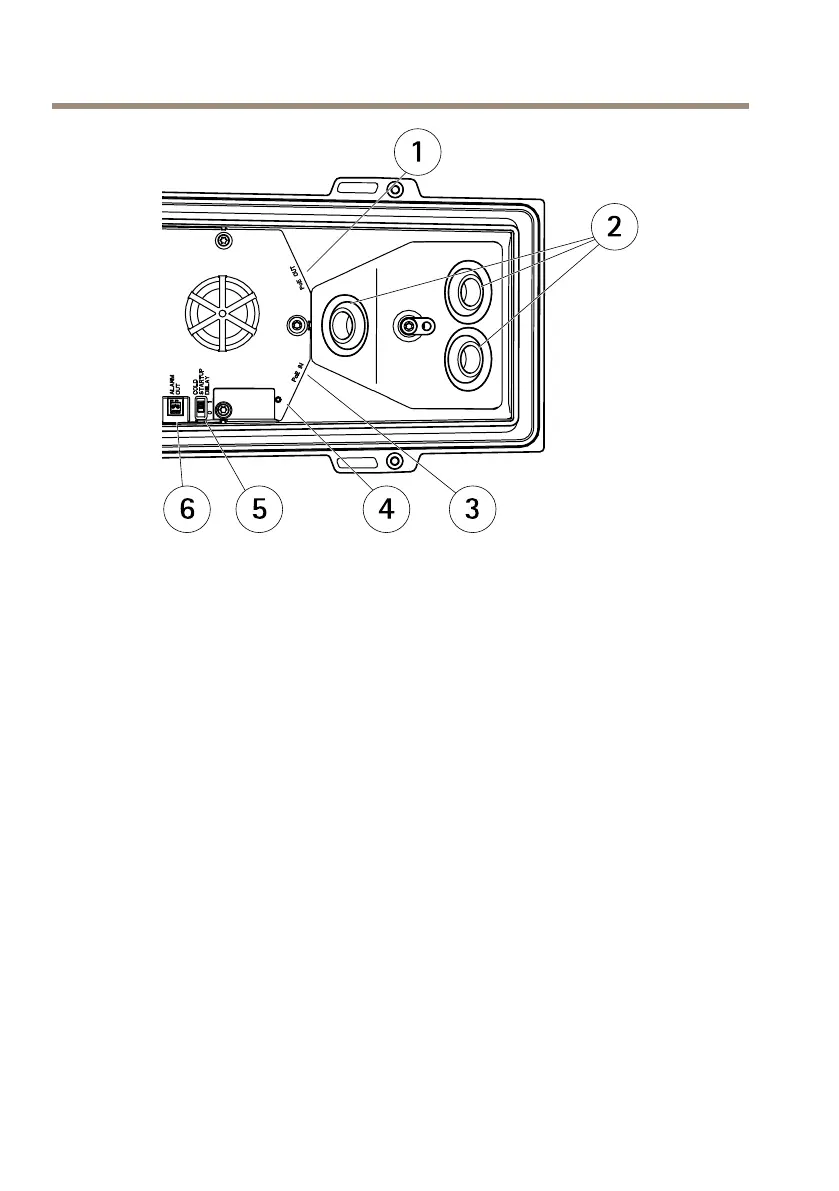

1
456 3
2
1
ネ ッ ト ワ ー ク コ ネ ク タ (PoE 出 力 、 納 入 時 に 接 続 )
2
ケ ー ブ ル 孔
3
ネ ッ ト ワ ー ク コ ネ ク タ (PoE 入 力 )
4
LED イ ン ジ ケ ー タ ー
5
極 寒 温 度 管 理 機 能 (Arctic T emperature Control) ス イ ッ チ
6
ア ラ ー ム 出 力 ( 納 入 時 に 接 続 )
1.必要に応じて、SDメモリーカード(非付属品)をSDカードスロットに挿入
します。カメラに映像を保存するには、標準または大容量のSDカードが
必要です。
2.必要に応じて、外部入力/出力装置を接続します。コネクタのピンの詳細に
ついては、
128 ペ ー ジ の 、 コ ネ ク タ ー を参照してください。ネットワー
クケーブルの準備については、
131 ペ ー ジ の 、 ネ ッ ト ワ ー ク ケ ー ブ ル を
ケ ー ブ ル 孔 に 通 す を参照してください。ケーブルを、ケーブル孔を通し
て裏蓋と本カメラに接続します。
3.シールドネットワークケーブルと裏蓋にあるネットワークコネクタ
(PoEIN)を使用して、カメラをネットワークに接続します。裏蓋とカメラ
の間のネットワークケーブルとI/Oケーブルは、納入時にすでに接続され
ています。
4.LEDインジケーターが正常な状態を示すことを確認します。詳細について
は、
124 ペ ー ジ の 、 LED イ ン ジ ケ ー タ ー を参照してください。
134
