Axis P1354-E - Page 43

AXISP13-ESeries

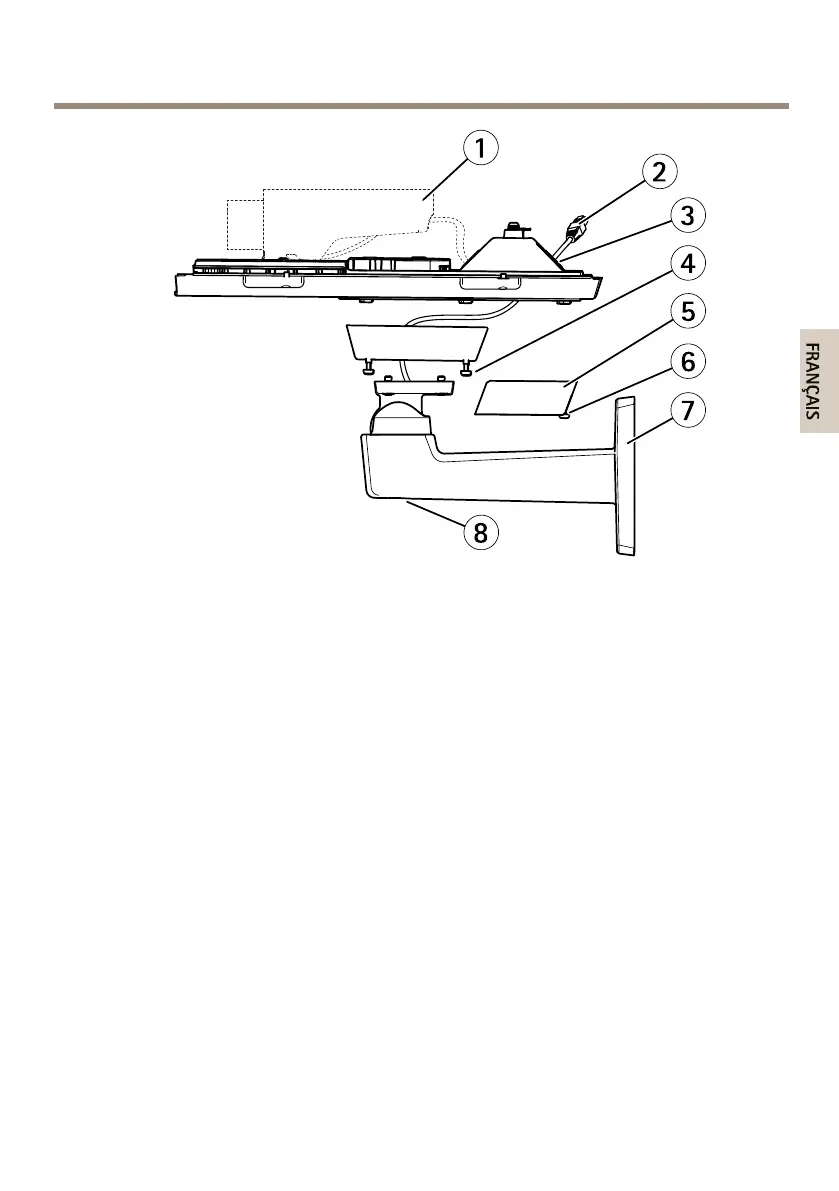

1
2
3
4
5
6
7
8
1
CaméraréseauAxis
2
Câbleréseau(acheminéàtraverslesupportmural)
3
Trouspourcâbles
4
Visdusupport(4x)
5
Couvercledecâble
6
Visducouvercledecâble(x2)
7
Supportmural
8
Visderéglagedusupport
1.Installezlacaméraaveclecouvercleinférieursurlesupportetserrezlesvisdusupport.
2.Retirezlejointdel’undestrousducouvercleinférieur.
3.Acheminezlecâbleréseaudansletrouetremettezlejointducâblesurletrou.
4.Pourbrancherlescâbles,consultezBranchementdescâbles.
5.Ouvrezlecouverclesupérieuretattachezleldesécuritéàlapattesurlecouvercle
inférieur.
6.Desserrezlavisderéglagedusupportandedirigerlacaméradansladirection
souhaitée.Reportez-vousàpage45poursavoircommentvisualiserleuxdedonnées
vidéo.
Réglezlamiseaupoint,reportez-vousàpage45.
7.Installezlecouverclesupérieur.Assurez-vousdeserrerlesvisopposéesendiagonale
ducouvercleinférieurdequelquestoursjusqu’àcequ’ellessoientbienserrées.Cela
permettradegarantirquelejointducouvercleinférieurestcompressédefaçonrégulière.
Neserrezpascomplètementlesvislapremièrefois.
43
FRANÇAIS
