AXISP13-ESeries
1

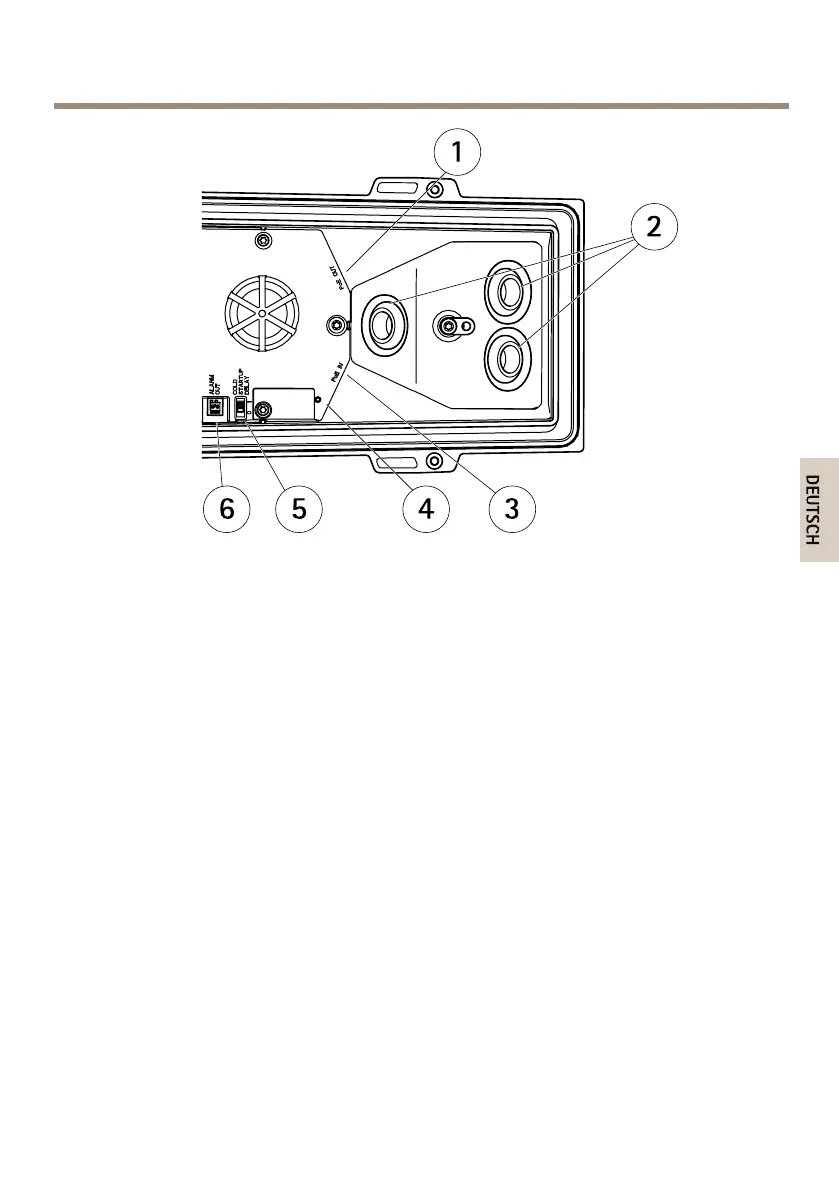

456 3
2
1
Netzwerkanschluss(PoEOUT,werkseitigangeschlossen)
2
Kabellöcher
3
Netzwerkanschluss(PoE-Eingang)
4
LED-Anzeige
5
ArcticTemperatureControl-Schalter
6
Alarmausgang(werkseitigangeschlossen)
1.SetzenSieoptionaleineSD-Speicherkarte(nichtimLieferumfangenthalten)inden
SD-Kartensteckplatzein.WennSieBilderlokalinderNetzwerk-Kameraspeichern
möchten,benötigenSieeineSD-oderSDHC-Speicherkarte.
2.SchließenSieggf.externeEin-/Ausgabegerätean.InformationenzurAnschlussbelegung
ndenSieunterAnschlüsseaufSeite60.InformationenzurVorbereitungdes
NetzwerkkabelsndenSieunterFührenderNetzwerkkabeldurchdieKabellöcherauf
Seite63.FührenSiedieKabeldurchdieKabelbohrungeninderunterenAbdeckung
zurKamera.
3.VerbindenSiedieKameramithilfeeinesabgeschirmtenNetzwerkkabelsunddes
Netzwerkanschlusses(PoEIN)anderunterenAbdeckungmitdemNetzwerk.Das
NetzwerkkabelunddasE/A-KabelzwischenderunterenAbdeckungundderKamerasind
bereitswerkseitigangeschlossen.
4.ÜberprüfenSie,obdieLEDsdieBetriebszuständekorrektangeben.Ausführliche
InformationenndenSieunterLEDsaufSeite56.
