AXISP55NetworkCameraSeries
4.ネットワークケーブルと、(必要に応じて)マルチコネクタケーブルをケーブ
ルレールに沿って配線および接続し、ゴム製ガスケットの穴に通します。
5.カメラ本体のふたを元の位置に取り付け、ねじを締めます。
6.付属の安全ワイヤーを使用してカメラを固定します。
7.ネットワークカメラのユニットホルダーを据付プレートの溝穴に滑り込ま
せ、カメラユニットを回転させます。
埋 埋
埋
め め
め
込 込
込
み み
み
取 取
取
り り
り
付 付
付
け け
け
キ キ
キ
ッ ッ
ッ
ト ト
ト

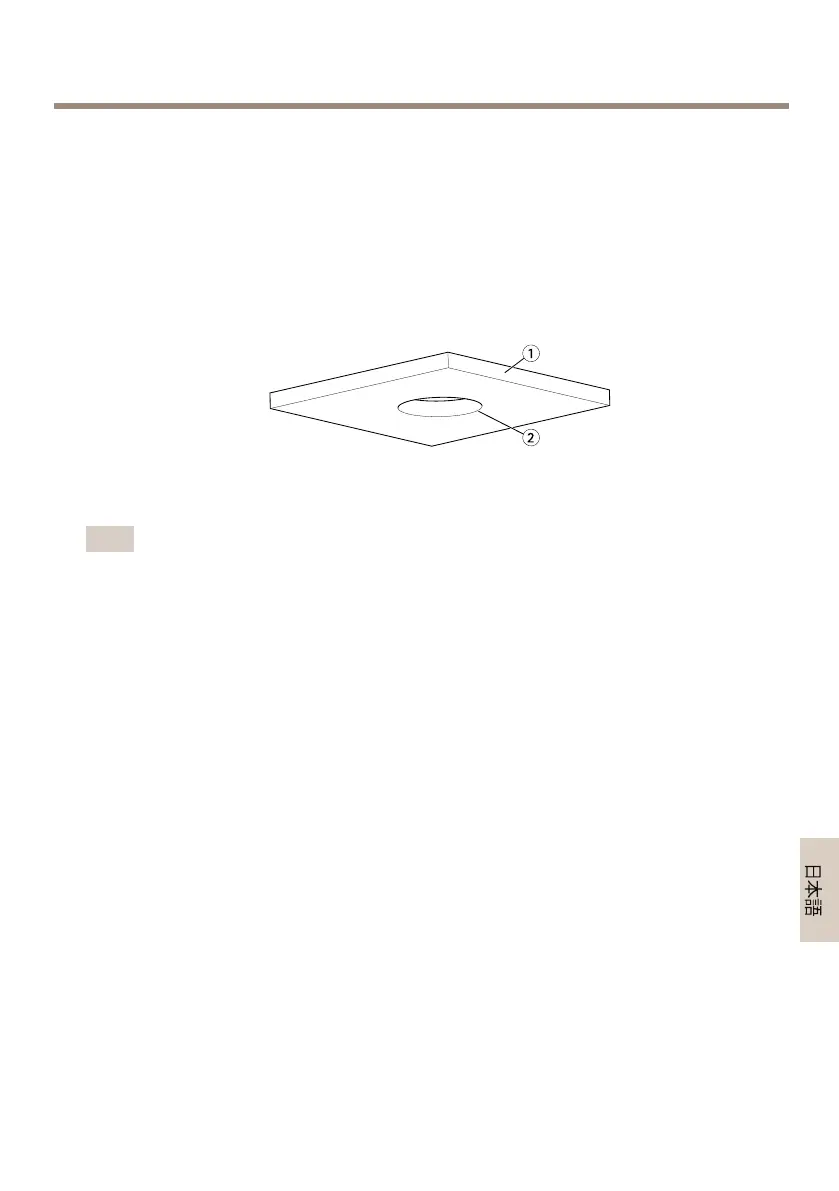

1.
天 井 ボ ー ド
2.
穴 径 190 mm
注意
•カメラと天井取付部品の総重量は、約2.3kgです。天井の素材にこの重量を
十分に支えられる強度があることを確認してください。
•必要な天井ボードの厚さは5～60mmです。
1.埋め込み取り付けキットを取り付ける天井ボードを取り外します。
2.付属のテンプレートを使用して、天井タイルに189.5mmの穴にマークを付
けます。テンプレートに沿って天井タイルを切り取ります。
3.天井ブラケットを組み立てます。
4.天井ブラケットを天井タイルに合わせます。下の図を参照してください。
5.トルクス20のドライバーを使用して、ブラケットアームのねじを締めます。
6.4本のカメラ本体のふたのネジをゆるめて、カメラ本体のふたを取り外しま
す。(
109 ペ ー ジ
の「ハードウェアの概要」を参照してください)。
7.必要に応じて、ゴム製ガスケットを取り外し、ネットワークケーブルおよ
びマルチコネクタケーブルを通します。ネットワークカメラに接続する際
にケーブルが破損しないように注意してください。
117
