AXISP55NetworkCameraSeries
7.SchiebenSiedieSteuerungshalterderNetzwerkkameraindieÖffnungender
MontageplatteundrotierenSiedieKameraeinheit.

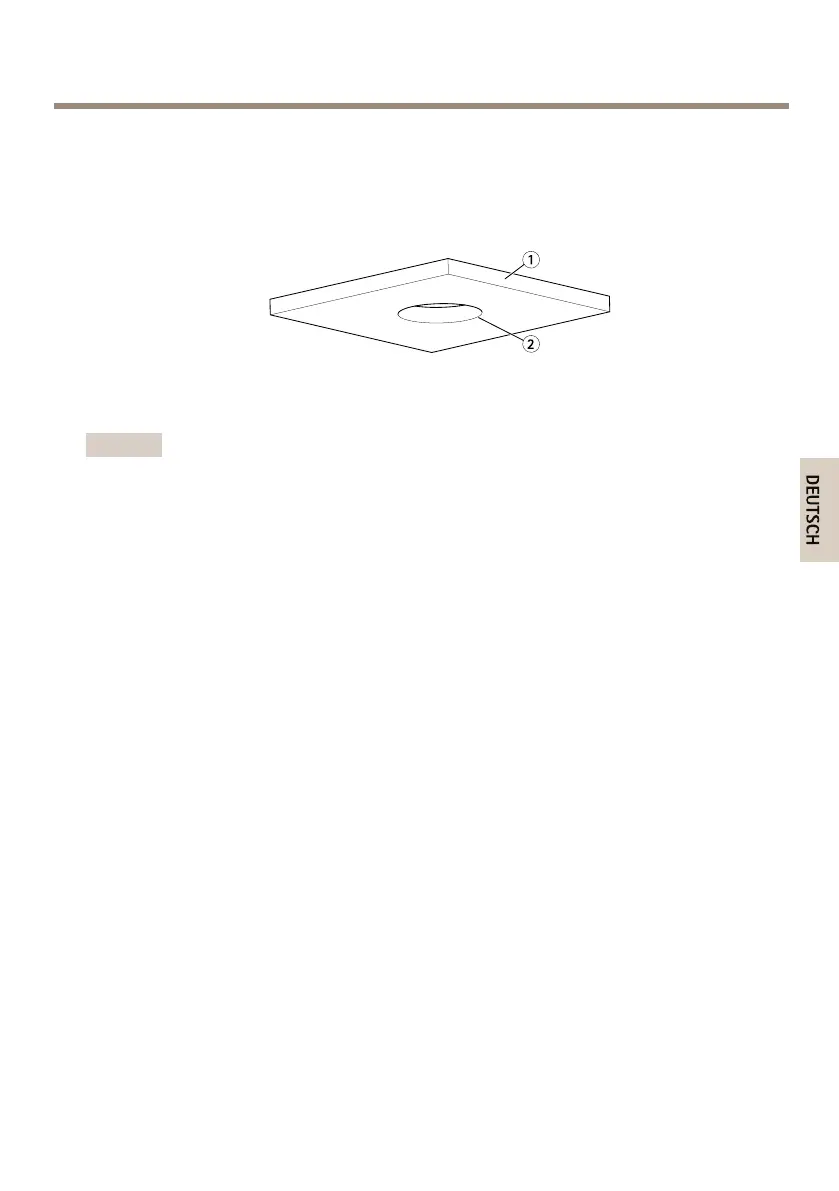

HalterungfürabgehängteDecken
1
2
1.
Deckenplatte
2.
Lochdurchmesser190mm
Beachten
•DasGesamtgewichtvonKameraundDeckenhalterungbeträgtetwa2,3kg.Vergewissern
Siesich,dassdasDeckenmaterialstabilgenugist,umdiesesGewichtzutragen.
•DieDeckenplattesollte5bis60mmdicksein.
1.EntfernenSiedieDeckenplatte,indiedieHalterungfürabgehängteDeckeneingelassen
werdensoll.
2.MarkierenSiemithilfedermitgeliefertenSchablonediePositionder189,5-mm-Öffnung
inderDeckenplatte.SchneidenSiedieÖffnungentlangderSchabloneaus.
3.MontierenSieDeckenhalterung.
4.BringenSiedieDeckenhalterunganderDeckenplattean.SieheAbbildungweiterunten.
5.ZiehenSiedieSchraubendesHalterungsarmsmiteinemTorx-SchraubendreherT20fest.
6.LösenSiedie4BasisdeckelschraubenderKameraundentfernenSiedenBasisdeckel.
(sieheHardwareübersichtaufSeite49).
7.EntfernenSiedieGummidichtungundverlegenSiedasNetzwerkkabelunddas
Mehrfachanschlusskabel(beiBedarf).AchtenSiedarauf,dieKabelbeimAnschließenan
dieNetzwerk-Kameranichtzubeschädigen.
57
DEUTSCH
