Axis Q1755 Installation Guide

AXIS Q1755 Installationsanleitung Seite 33
DEUTSCH
Installieren der Hardware
Befestigen Sie den Metallfuß an der Kamera und verwenden Sie Schrauben, die für das jeweilige
Decken-/Wandmaterial geeignet sind. Beachten Sie, dass die Kamera mit dem Logo nach unten
montiert werden muss.
Anschließen der Kabel
1. Sie können zusätzlich externe Geräte, wie z. B. Alarmanlagen, anschließen. Informationen zur
Anschlussbelegung finden Sie auf Seite 41.
2. Für eine bidirektionale Audioverbindung können Sie zusätzlich einen Aktivlautsprecher und/
oder ein externes Mikrofon anschließen.
3. Verbinden Sie die Kamera über ein abgeschirmtes Netzwerkkabel mit dem Netzwerk.
4. Schließen Sie die Kamera auf eine der folgenden Arten an die Stromversorgung an:
• PoE (Power over Ethernet, Klasse 3). Wenn PoE vorhanden ist, wird der Anschluss
automatisch bei Anschluss des Netzwerkkabels erkannt.
• Verbinden Sie ein externes Netzteil mit dem Anschlussblock für die Stromversorgung.
Informationen zur Verkabelung finden Sie unter Geräteanschlüsse, auf Seite 41.
5. Überprüfen Sie, ob die LED-Anzeigen die Betriebszustände korrekt angeben. Weitere
Informationen hierzu finden Sie in der Tabelle auf Seite 43.
Composite-Video-Ausgang (optional)
Befolgen Sie für die schnelle und einfache Installation die folgenden Anweisungen zur Anzeige des
Videosignals auf einem angeschlossenen Videomonitor.
1. Befolgen Sie dazu die Anweisungen in Anschließen der Kabel, auf Seite 33.
2. Verbinden Sie über ein Composite-Videokabel einen Videomonitor mit dem Video-Ausgang „Pr/
CVBS“ (rot) an der AXIS Q1755.
3. Halten Sie die Taste „CVBS“ fünf Sekunden lang gedrückt, um in den Installationsmodus für die
Composite-Video-Ausgabe zu schalten.
Hinweis: Die AXIS Q1755 bleibt zwei Minuten lang im Installationsmodus und schaltet
anschließend automatisch wieder zu Component-Video zurück. Falls Sie mehr Zeit benötigen,
drücken Sie die Taste erneut.
4. Positionieren Sie die Kamera und überprüfen Sie, ob der gewünschte
Bereich auf dem Bildschirm angezeigt wird.
5. Trennen Sie die Verbindung mit dem Videomonitor.
Component-Video-Ausgang (optional)
Gehen Sie wie folgt vor, um das Videosignals direkt auf einem
angeschlossenen HDTV-Videomonitor anzuzeigen.
1. Befolgen Sie dazu die Anweisungen in Anschließen der Kabel, auf Seite 33.
2. Schließen Sie die AXIS Q1755 direkt an einen HDTV-Monitor an. Verbinden Sie hierzu ein
Component-Video-Kabel mit den Video-Ausgängen „Y“, „Pb“ und „Pr“.
Fahren Sie anschließend mit den Anweisungen unter Zuweisen einer IP-Adresse, auf Seite 34 fort.

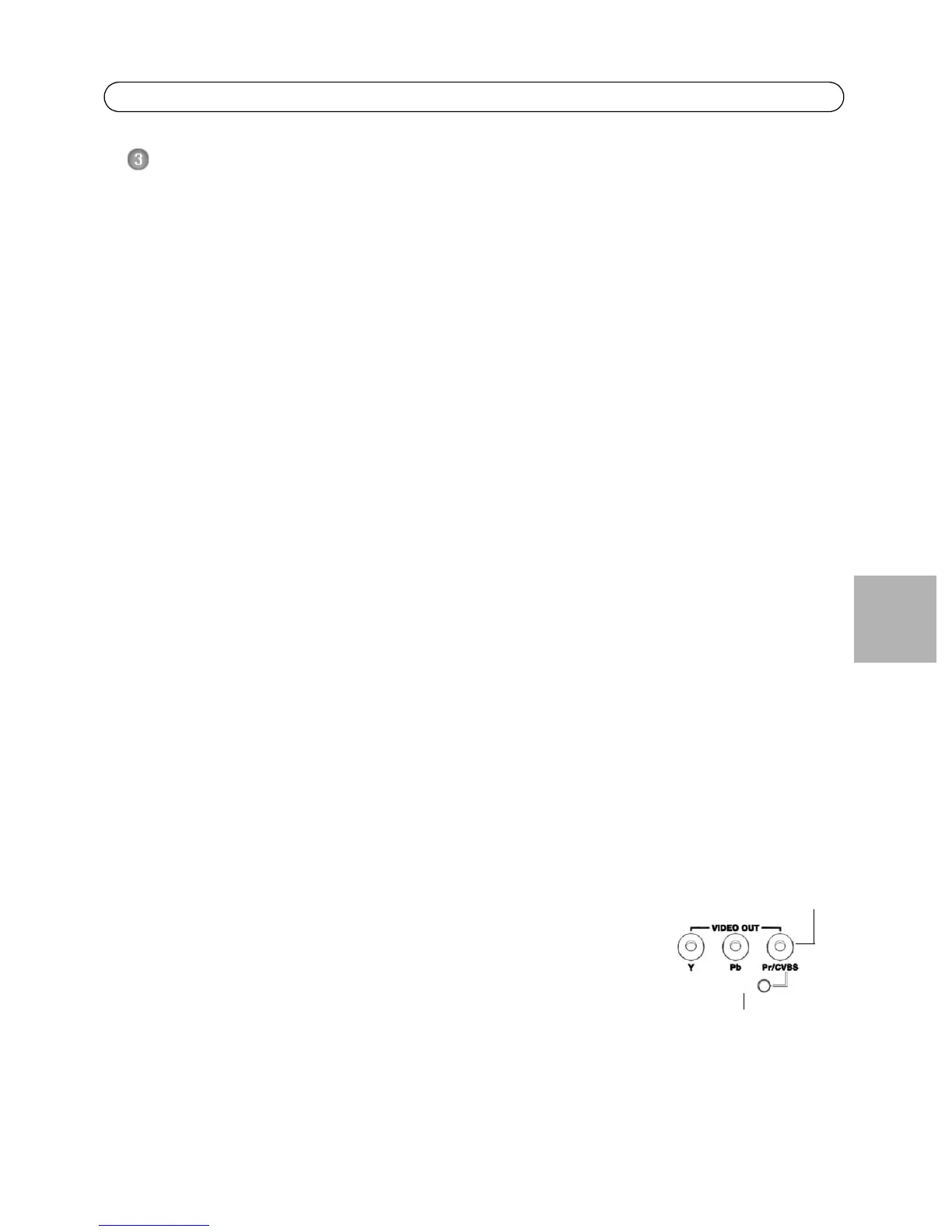

CVBS-Taste (2 Min.)
CVBS-Anschluss

Axis Q1755 Specifications

General

Maximum resolution	1920 x 1080 pixels
Camera shutter speed	1/10000 - 1/2 s
Minimum illumination	2 lx
Sensor type	CMOS
Optical sensor size	1/3 \
Sample rate	16 kHz
Supported network protocols	IPv4/v6, HTTP, HTTPS, QoS Layer 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c/v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS, Pelco-D
Power source type	PoE
Power over Ethernet (PoE)	Yes
Power consumption (typical)	17.4 W
Ethernet LAN (RJ-45) ports	1
Dimensions (WxDxH)	186 x 85 x 211.4 mm
Power requirements	20 - 24 V AC
Certification	EN 55022 Class B, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-1, EN 61000-6-2, EN 60950-1, FCC Part 15, Subpart B, Class B, VCCI, Class B ITE, C-tick AS/NZS CISPR 22, ICES-003, Class B
Processor model	ARTPEC-3
Flash memory	256 MB
Internal memory	128 MB
Operating temperature (T-T)	0 - 45 °C
Operating relative humidity (H-H)	20 - 80 %

Weight and Dimensions

Weight	985 g
