Axis Q1755 Installation Guide

Guida all'installazione AXIS Q1755 Pagina 55
ITALIANO

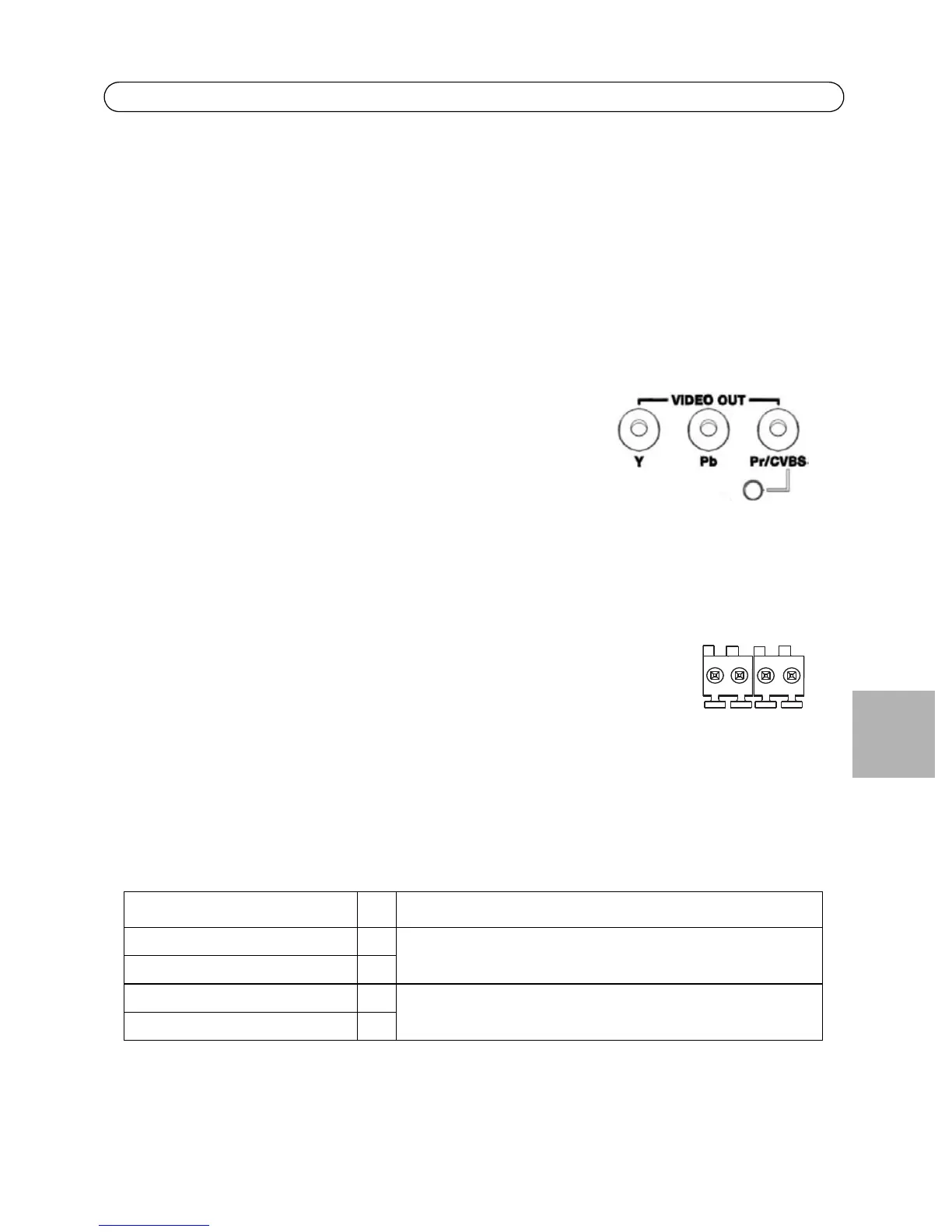

Connettori
Rete - Connettore Ethernet RJ-45. Supporto per PoE (Power over Ethernet, classe 3): Si consiglia
l’uso di cavi schermati.
Ingresso audio - 3,5 mm per microfono in mono o segnale mono line-in (il canale sinistro è usato
da un segnale in stereo).
Uscita audio - Uscita audio da 3,5 mm che può essere connessa a un sistema di indirizzo pubblico
(PA), oppure a un altoparlante con amplificatore integrato. Si possono collegare anche un paio di
cuffie. Per l'uscita audio è necessario usare un connettore stereo.
Uscita video - Connettori RCA per uscite video Component o
composite
• Uscita video Component per video HDTV, utilizzabile ad
esempio per le videocamere installate agli ingressi e
collegate a un monitor HDTV
• Video composito (CVBS) – Semplifica l'installazione
quando si utilizza un monitor video
RS-485/422 - Due morsettiere da 2 pin per l'interfaccia seriale RS-485/422, utilizzate per il
controllo di periferiche ausiliarie come le videocamere PTZ.
La porta seriale RS-485/422 può essere configurata su una delle seguenti
modalità porta:
• Porta bidirezionale RS-485 half-duplex per la trasmissione di dati
con due cavi e una coppia RX/TX combinata.
• Porta bidirezionale RS-485 half-duplex per la trasmissione di dati
con quattro cavi, una coppia RX e una coppia TX.
• Porta unidirezionale RS-422 per la trasmissione e la ricezione di dati
con due cavi e una coppia RX o TX.
• Porta bidirezionale RS-422 half-duplex per la trasmissione di dati (point-to-point) con
quattro cavi, una coppia RX e una coppia TX.
Slot per scheda di memoria SDHC - Scheda di memoria SD ad alta capacità per la registrazione in
modalità locale e come unità di memorizzazione rimovibile.
Funzione Pin Note
RS 485/422TX(A) 1 Coppia TX per RS-422 e RS-485 con quattro cavi
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 Coppia RX per tutte le modalità (RX/TX combinata per RS-485 con
due cavi)
RS-485B alt RS-485/422RX(B) 4
4 321
Pin
RS-485/422
RX/TX TX

Axis Q1755 Specifications

General

Maximum resolution	1920 x 1080 pixels
Camera shutter speed	1/10000 - 1/2 s
Minimum illumination	2 lx
Sensor type	CMOS
Optical sensor size	1/3 \
Sample rate	16 kHz
Supported network protocols	IPv4/v6, HTTP, HTTPS, QoS Layer 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c/v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS, Pelco-D
Power source type	PoE
Power over Ethernet (PoE)	Yes
Power consumption (typical)	17.4 W
Ethernet LAN (RJ-45) ports	1
Dimensions (WxDxH)	186 x 85 x 211.4 mm
Power requirements	20 - 24 V AC
Certification	EN 55022 Class B, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-1, EN 61000-6-2, EN 60950-1, FCC Part 15, Subpart B, Class B, VCCI, Class B ITE, C-tick AS/NZS CISPR 22, ICES-003, Class B
Processor model	ARTPEC-3
Flash memory	256 MB
Internal memory	128 MB
Operating temperature (T-T)	0 - 45 °C
Operating relative humidity (H-H)	20 - 80 %

Weight and Dimensions

Weight	985 g
