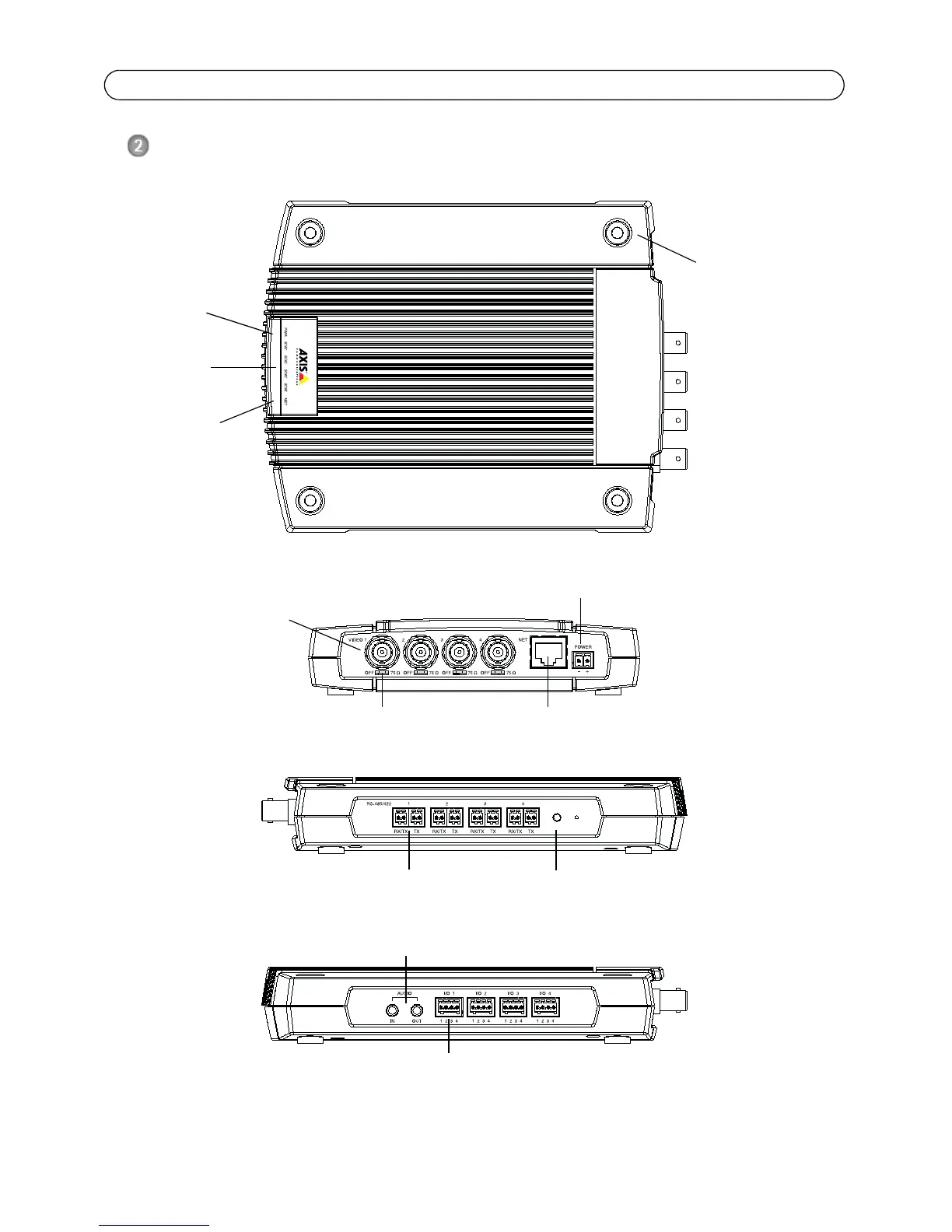

Vue d’ensemble du matériel
Vue de dessus
Vue de derrière
Vue latérale des ports série
Vue latérale audio et E/S
Dimensions
HxLxP = 35 x 151 x 184/194 mm connecteurs non compris/compris
Poids = 796 g (alimentation non comprise)
Voyant de réseau
Voyant
d’alimentation
Voyants
d´état 1-4
Trou de fixation
Connecteur réseau
Entrées vidéo 1-4
Connecteur d´alimentation
Commutateur de terminaison de 75 ohms (x4)
Bouton de commandeConnecteurs RS-485/RS-422 1-4
Connecteurs pour terminaux E/S 1-4
Entrée et sortie audio
