Axis Q7404 - Vista Superior; Presentación del Hardware; Vista Posterior

Página 68 AXIS Q7404 Guía de instalación

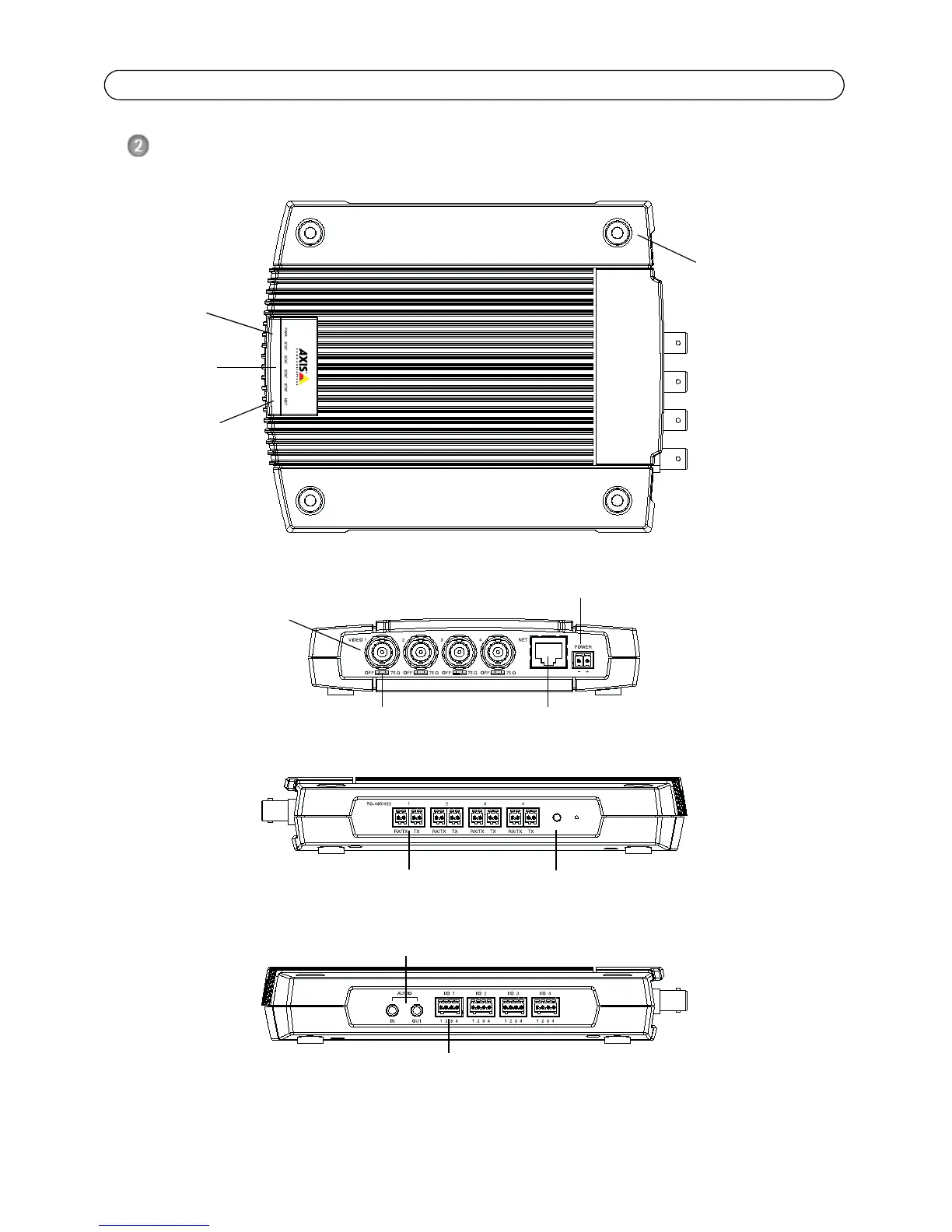

Presentación del hardware
Vista superior
Vista posterior
Vista lateral del puerto serie
Vista lateral, audio y E/S
Dimensiones
Alt. x Anch. x Prof. = 35 x 151 x 184/194 mm incluyendo/sin incluir los conectores
Peso = 796 g (fuente de alimentación no incluida)
LED de red
LED de
alimentación
LED de
estado 1-4
Orificio de
montaje
Conector de red
Entradas de vídeo 1-4
Conector de alimentación
Switch de terminación de 75 ohmios (4 u.)
Botón de controlConectores RS-485/RS-422 1 a 4
Conectores del terminal de E/S 1 a 4
Entrada y salida de audio
