Page 30 AXIS Q7404 Guide d’installation

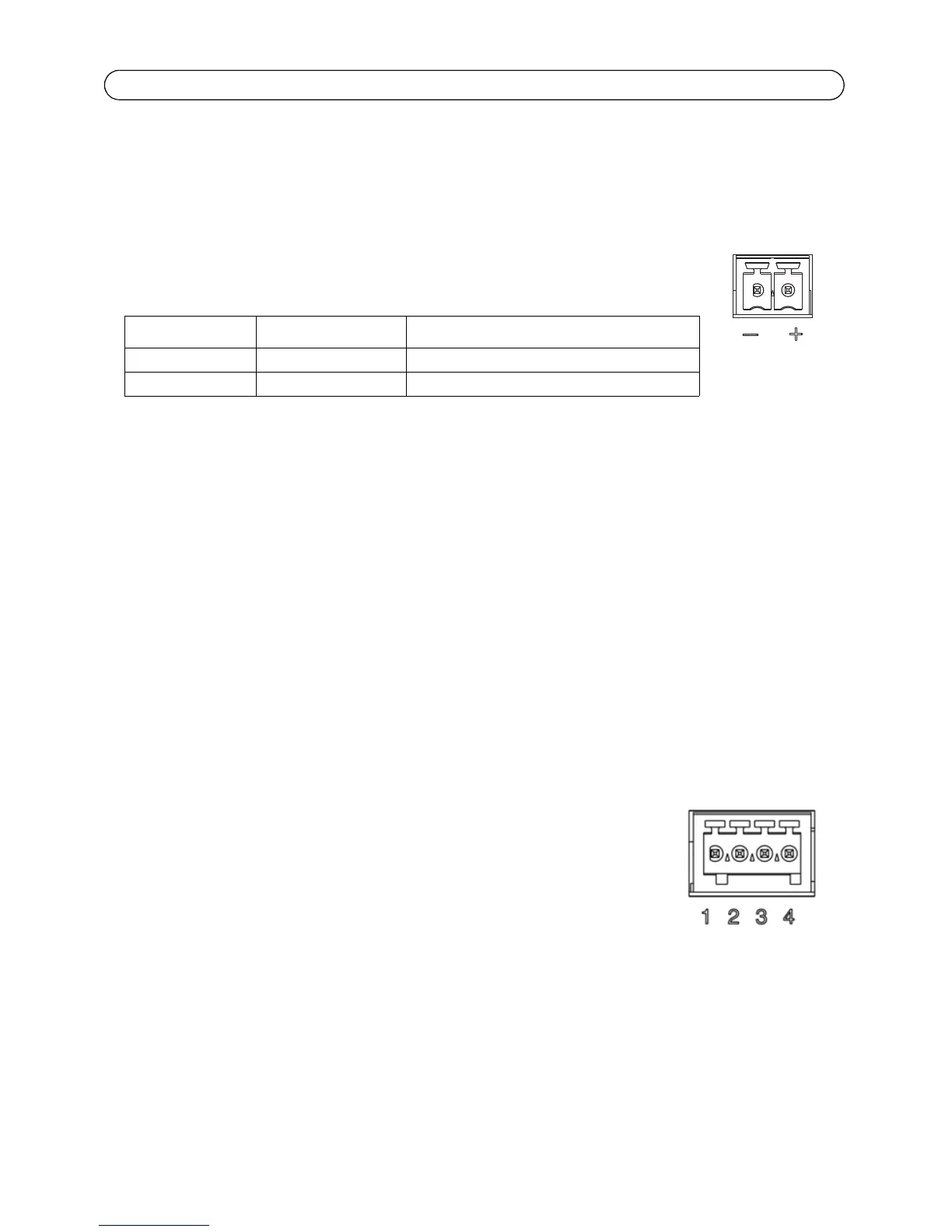

Connecteurs de l’appareil
Connecteur réseau - Connecteur Ethernet RJ-45. Il est recommandé d´utiliser des câbles blindés
Cat-5e ou Cat-6.
Connecteur d´alimentation - Puissance d´entrée. Utilisez le bloc d´alimentation
fourni ou une alimentation externe 8-20 V CC, max. 16,1 W.
Entrées vidéo - AXIS Q7404 prend en charge quatre sources vidéo (VIDÉO 1 - VIDÉO 4). Chaque
entrée vidéo est terminée à l’aide d’un connecteur coaxial/BNC. Utilisez un câble vidéo coaxial de
75 ohms ; il est conseillé de ne pas avoir plus de 250 mètres de longueur de câble.
Remarque : Si la source vidéo doit être connectée parallèlement à d’autres équipements à l’aide d’un
adaptateur en T BNC, désactivez la terminaison d’entrée en configurant le commutateur de
terminaison de 75 ohms sur OFF. Sinon, la qualité d’image risque d’être réduite.
Connecteurs audio - L´AXIS Q7404 possède deux connecteurs audio raccordés au canal vidéo 1 :
• Entrée audio : entrée de 3,5 mm pour microphone mono ou signal mono avec entrée de
haut niveau (le canal de gauche est utilisé pour le signal stéréo).
• Sortie audio : sortie de 3,5 mm (niveau de ligne) qui peut être connectée à un système
d´annonce publique (PA) ou à un haut-parleur actif avec amplificateur intégré. Une
paire d´écouteurs peut également être connectée. Un connecteur stéréo doit être utilisé
pour la sortie audio.
Connecteur pour terminaux E/S - Utilisé dans des applications telles que la
détection de mouvement, le déclenchement d´événements, l´enregistrement à
intervalles et les notifications d´alarme. L´AXIS Q7404 possède deux
entrées/sorties vidéo configurables par canal vidéo. Elles assurent l´interface
physique avec :
• Sortie numérique : permet de connecter des dispositifs externes,
comme des relais ou des voyants. Les dispositifs connectés peuvent être activés par
VAPIX®, à l´aide des boutons de sortie sur la page Live View (Vidéo en direct) ou par un
type d´événement. La sortie est considérée comme étant active (ce qui est visible dans
Events > Port Status (Événements - État du port)) si le dispositif d´alarme est activé.
• Entrée numérique : entrée d´alarme utilisée pour connecter des dispositifs pouvant
passer d´un circuit ouvert à un circuit fermé, par exemple : détecteurs infrarouge
passifs, contacts de porte/fenêtre, détecteurs de bris de verre, etc. Lorsqu´un signal est
reçu, l´état change et l´entrée devient active (sous Events > Port Status (Événements -
État du port)).
Fonction Numéro de broche Description
GND 1 Terre
Alimentation CC 2 Puissance d’entrée 8-20 V CC, max. 16,1 W
