Pagina 52 Guida all´installazione del codificatore video AXIS Q7404

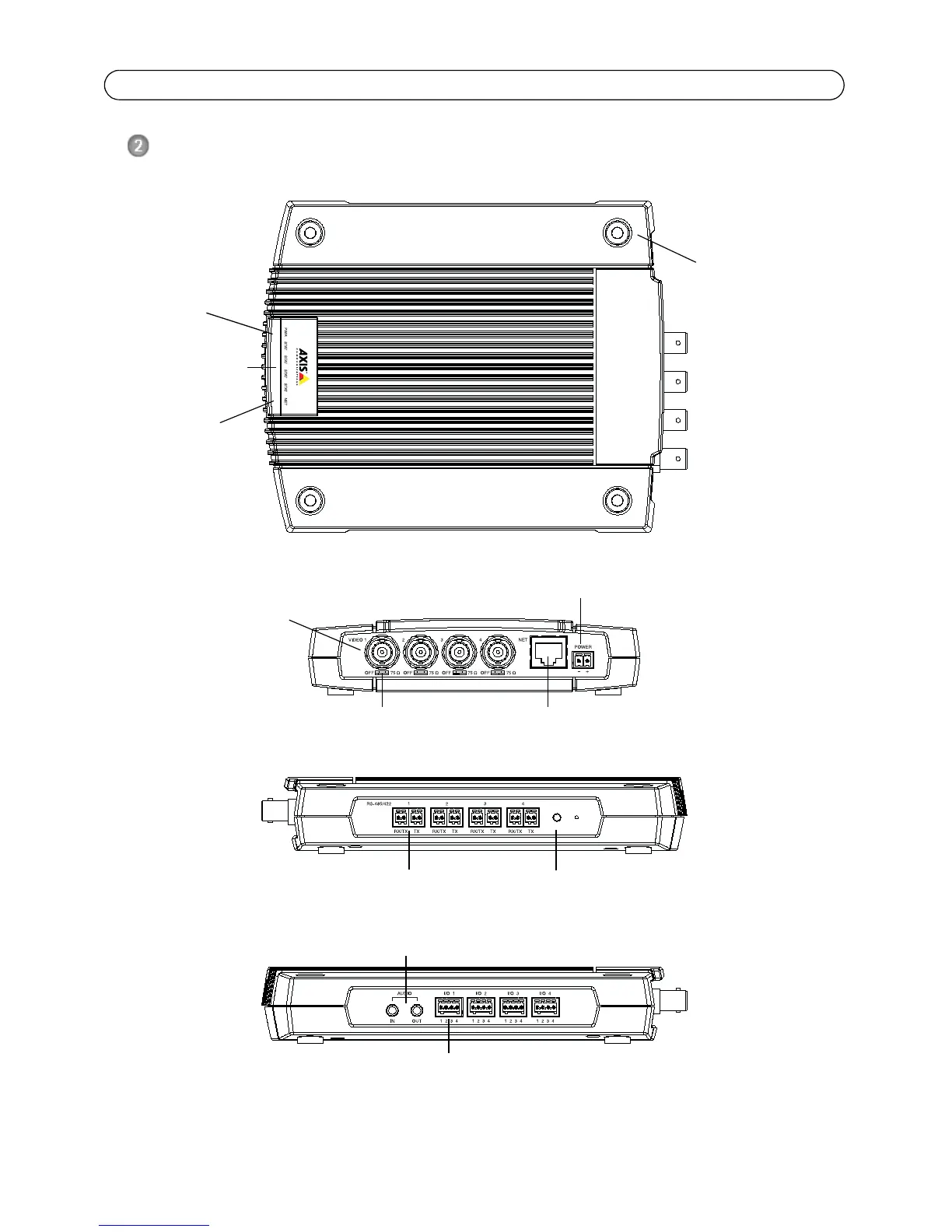

Panoramica dell’hardware
Vista dall´alto
Vista posteriore
Vista dal lato della porta seriale
Vista lato Audio e I/O
Dimensioni
Altezza x larghezza x profondità = 35 x 151 x 184/194 mm con/senza connettori
Peso = 796 g (senza alimentatore)
LED di rete
LED di
alimentazione
LED di stato 1-4
Foro di
montaggio
Connettore di rete
Ingressi video 1-4
Connettore di alimentazione
4 interruttori di terminazione a 75 Ohm
Pulsante di comandoConnettori RS-485/RS-422 1-4
Connettori di alimentazione I/O 1-4
Ingresso e uscita audio
