Guide d´installation de l´AXIS Q7404 Page 31
FRAN
Ç
AIS
Affectation des broches :

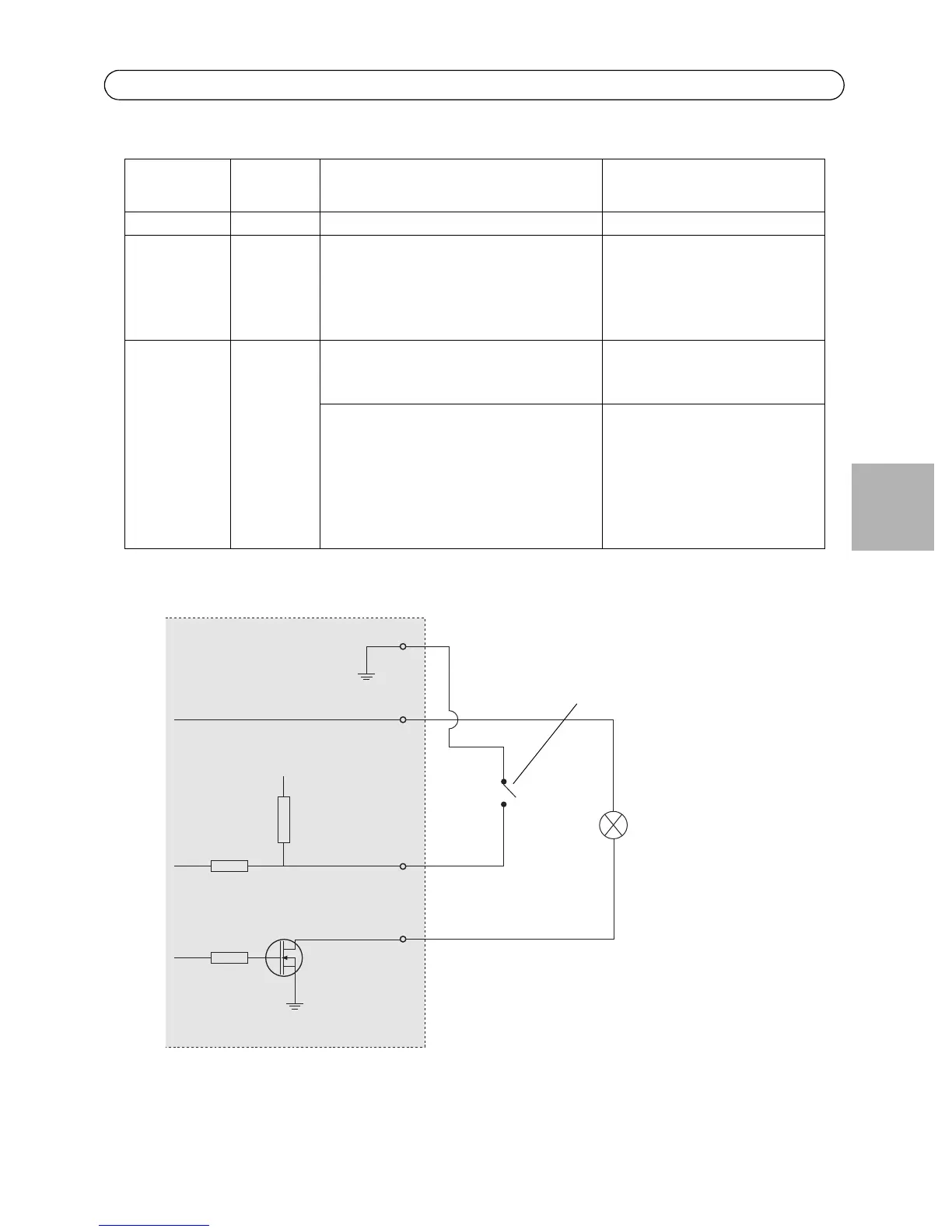

Le schéma de câblage qui suit fournit un exemple de connexion d’un périphérique auxiliaire à l’AXIS
Q7404.
Fonction Numéro
de broche
Remarques Caractéristiques techniques
GND 1 Terre
Alimentation
3,3 V CC
2 Cette broche peut également servir à
l´alimentation de matériel auxiliaire.
Remarque: Cette broche ne peut être
utilisée que comme sortie
d´alimentation.
Charge maximale = 250 mA
Configurable
(entrée ou
sortie)
3 - 4 Entrée numérique - Connectez-la au
GND pour l´activer ou laissez-la flotter
(ou déconnectée) pour la désactiver.
Entrée minimum = - 40 V CC
Entrée maximum = + 40 V CC
Sortie numérique - Utilise un transistor
NFET à drain ouvert avec la source
connectée à GND. En cas d´utilisation
avec un relais externe, une diode doit
être connectée en parallèle avec la
charge, en guise de protection contre les
tensions transitoires.
Charge maximale = 100 mA
Tension maximale = + 40 V CC
E.g. push button
I/O congured as input
I/O congured as output
AXIS Q7404
3.3V
3.3V max 250mA
D
S
G
