Page 32 AXIS Q7404 Guide d’installation

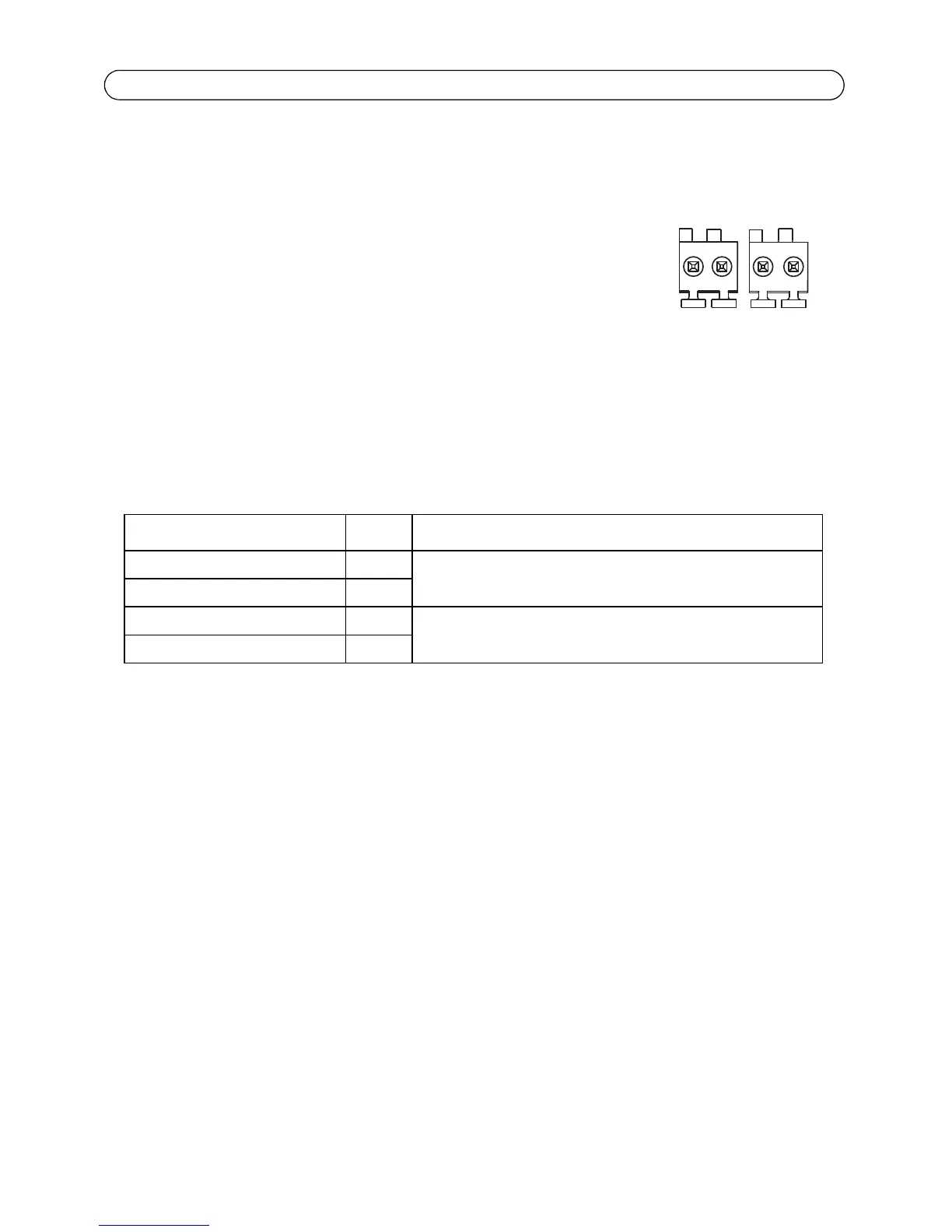

Connecteur RS-485/RS-422 - Pour chaque canal vidéo, l´AXIS Q7404 possède deux blocs
terminaux à 2 broches pour l´interface série RS-485/422 utilisée pour le contrôle des équipements
auxiliaires (appareils PTZ, etc.).
Le port série RS-485/422 peut être configuré dans les modes de port
suivants :
• Port semi-duplex RS-485 bidirectionnel pour la transmission de
données à l´aide de deux fils, une paire RX/TX combinée.
• Port duplex RS-485 bidirectionnel pour la transmission de
données à l’aide de quatre fils, une paire RX et une paire TX.
• Port RS-422 unidirectionnel pour la transmission ou la
réception de données à l’aide de deux fils, une paire RX ou TX.
• Port duplex RS-422 bidirectionnel pour la transmission de
données (point à point) à l’aide de quatre fils, une paire RX et
une paire TX.
Fonction Broche Remarques
RS-485A alt RS-485/422RX(A) 1 Paire RX pour tous les modes (RX/TX combiné pour RS-485 à 2
fils)
RS-485B alt RS-485/422RX(B) 2
RS 485/422TX(A) 3 Paire TX pour RS-422 et RS-485 à 4 fils
RS 485/422TX(B) 4
