Seite 36 AXIS Q7404 Installationsanleitung

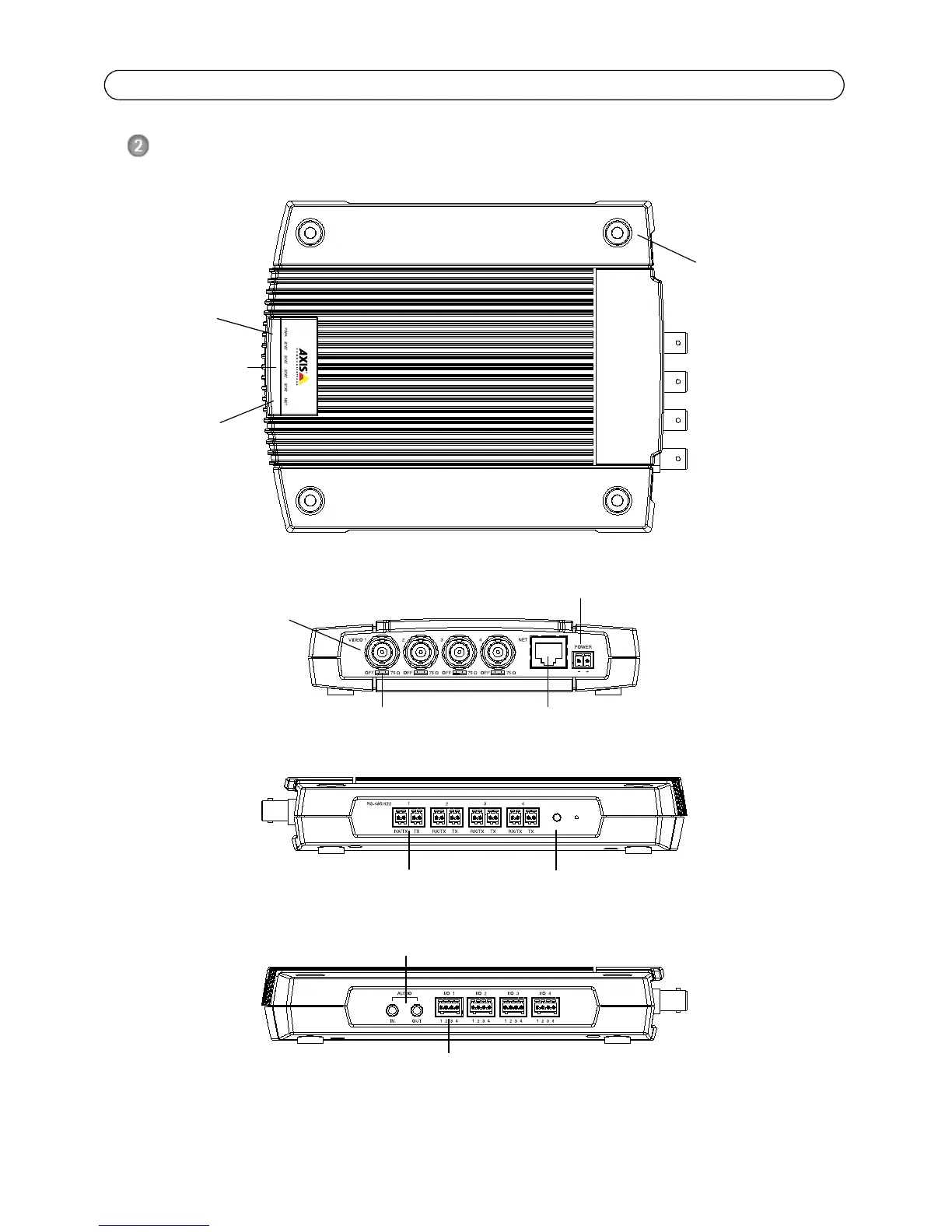

Hardwareübersicht
Draufsicht
Rückansicht
Seitenansicht serieller Anschluss
Audio und E/A – Seitenansicht
Abmessungen
H x B x T = 35 x 151 x 184/194 mm ohne/mit Anschlüsse(n)
Gewicht = 796 g (ohne Netzteil)
Netzwerk-LED
Betriebs-LED
Status-LEDs 1–4
Montagebohrung
Netzwerkanschluss
Videoeingänge 1–4
Stromversorgungsanschluss
75-Ohm-Abschlussschalter (x4)
SteuertasteRS-485/RS-422-Buchsen 1–4
E/A-Stromversorgungsanschlüsse 1–4
Audio-Ein-/Ausgang
