Seite 48 AXIS Q7404 Installationsanleitung

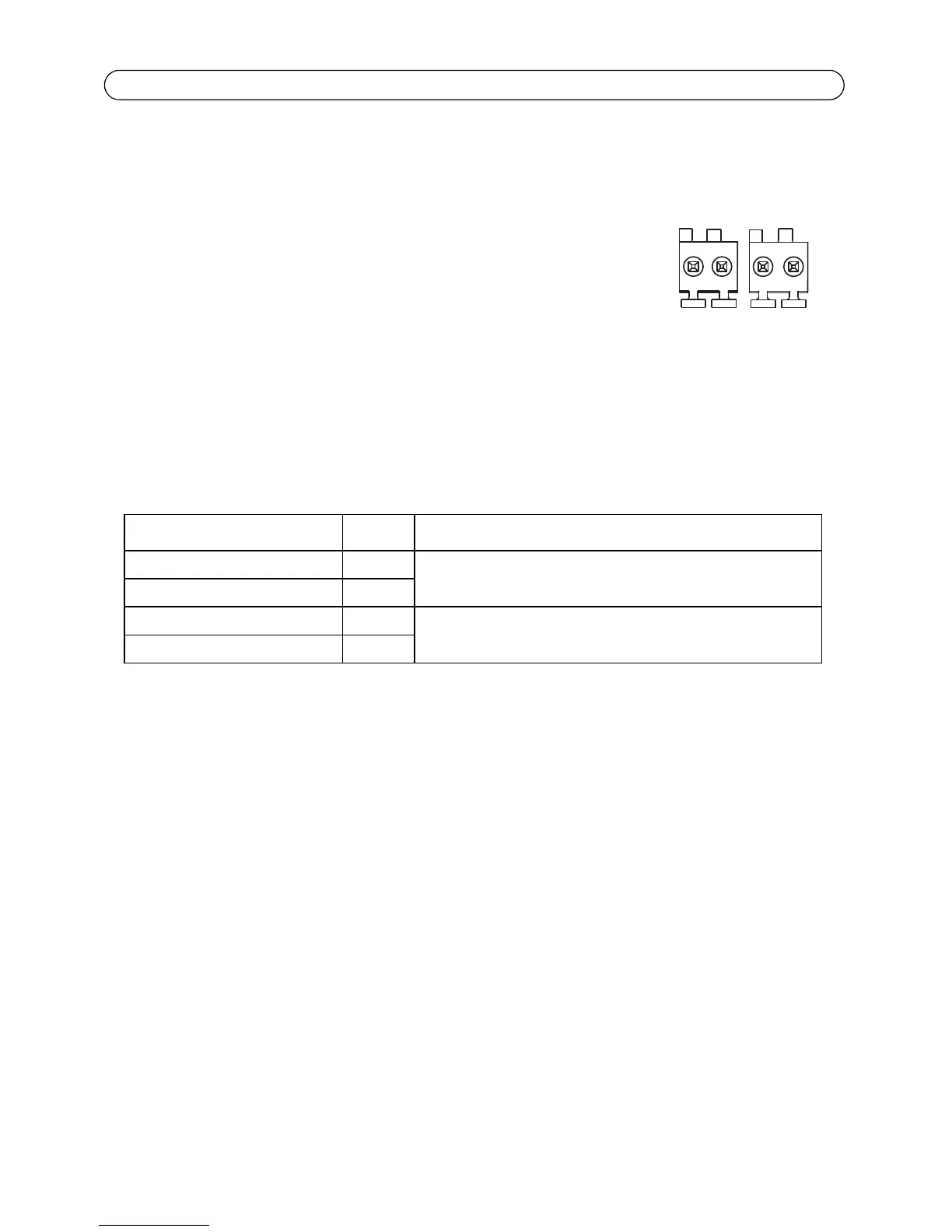

RS-485/RS-422-Buchse - Für jeden Videokanal verfügt der AXIS Q7404 über zwei 2-polige
Anschlussblöcke für serielle Schnittstellen vom Typ RS-485/422 zur Steuerung von Zusatzgeräten,
wie z. B. PTZ-Geräten.
Der serielle RS-485/422-Anschluss kann in den folgenden Anschlussmodi
konfiguriert werden:
• Bidirektionaler RS-485-Halbduplex-Anschluss für die
Datenübertragung über zwei Leiter, ein kombiniertes RX/TX-
Paar.
• Bidirektionaler RS-485-Vollduplex-Anschluss für die
Datenübertragung über vier Leiter, ein RX-Paar und ein TX-Paar
• Unidirektionaler RS-422-Anschluss für die Datenübertragung
bzw. den Datenempfang über zwei Leiter, RX- oder TX-Paar
• Bidirektionaler RS-422-Vollduplex-Anschluss für die
Datenübertragung (Punkt-zu-Punkt) über vier Leiter, ein RX-Paar und ein TX-Paar
Funktion Kontakt Hinweise
RS-485A alt RS-485/422RX(A) 1 RX-Paar für alle Modi (kombinierter RX/TX für RS-485 mit 2
Leitern)
RS-485B alt RS-485/422RX(B) 2
RS 485/422TX(A) 3 TX-Paar für RS-422 und RS-485 mit 4 Leitern
RS 485/422TX(B) 4
