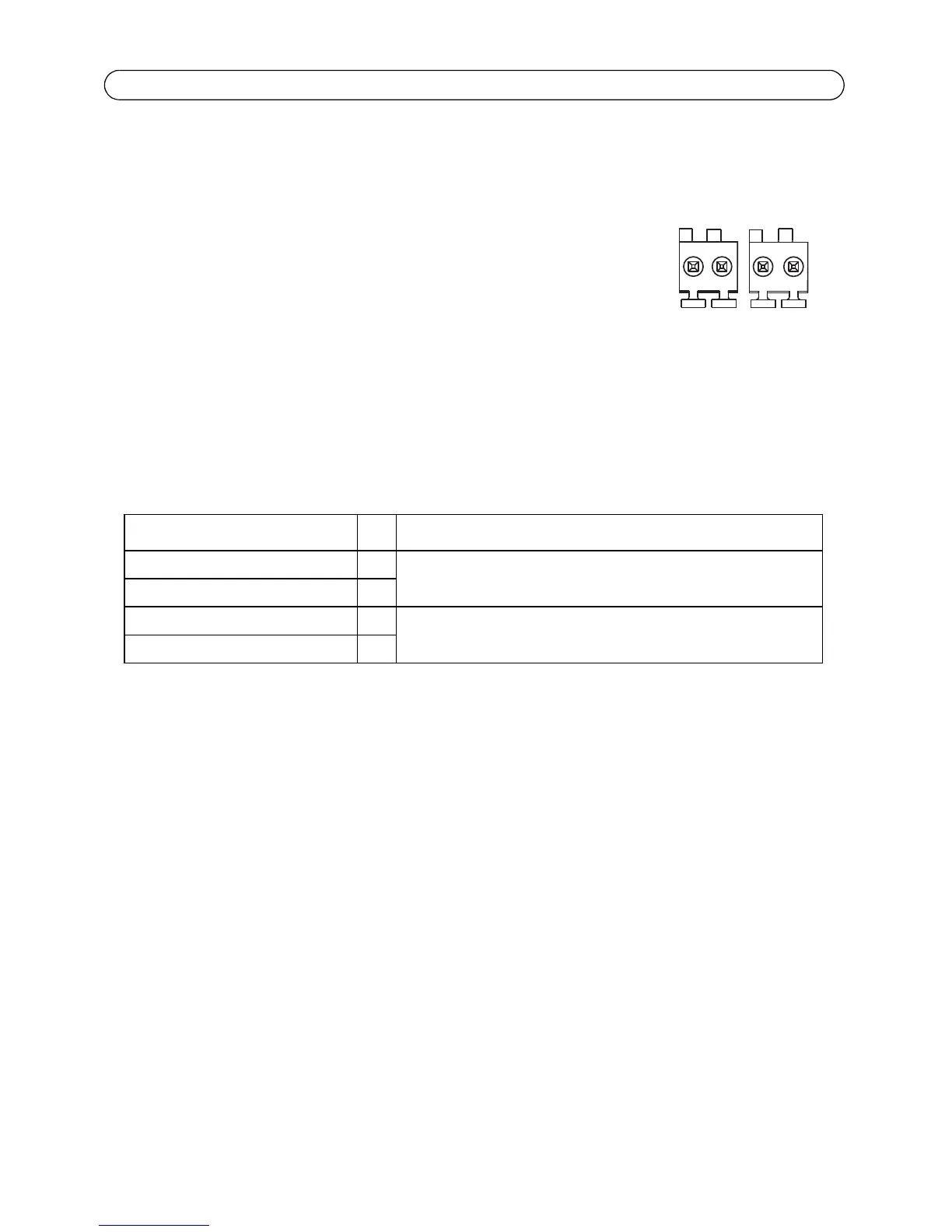

Pagina 64 Guida all´installazione del codificatore video AXIS Q7404
Connettore RS-485/RS-422 - Il codificatore video AXIS Q7404 ha, per ciascun canale video, due
morsettiere da 2 pin per l´interfaccia seriale RS-485/422, utilizzate per il controllo di periferiche
ausiliarie come le videocamere PTZ.
La porta seriale RS-485/422 può essere configurata su una delle seguenti
modalità porta:
• Porta bidirezionale RS-485 half-duplex per la trasmissione di
dati con due cavi e una coppia RX/TX combinata.
• Porta bidirezionale RS-485 half-duplex per la trasmissione di
dati con quattro cavi, una coppia RX e una coppia TX.
• Porta unidirezionale RS-422 per la trasmissione e la ricezione di
dati con due cavi e una coppia RX o TX.
• Porta bidirezionale RS-422 half-duplex per la trasmissione di
dati (point-to-point) con quattro cavi, una coppia RX e una
coppia TX.
Funzione Pin Note
RS-485A alt RS-485/422RX(A) 1 Coppia RX per tutte le modalità (RX/TX combinata per RS-485 con
due cavi)
RS-485B alt RS-485/422RX(B) 2
RS 485/422TX(A) 3 Coppia TX per RS-422 e RS-485 con quattro cavi
RS 485/422TX(B) 4
