Página 80 AXIS Q7404 Guía de instalación

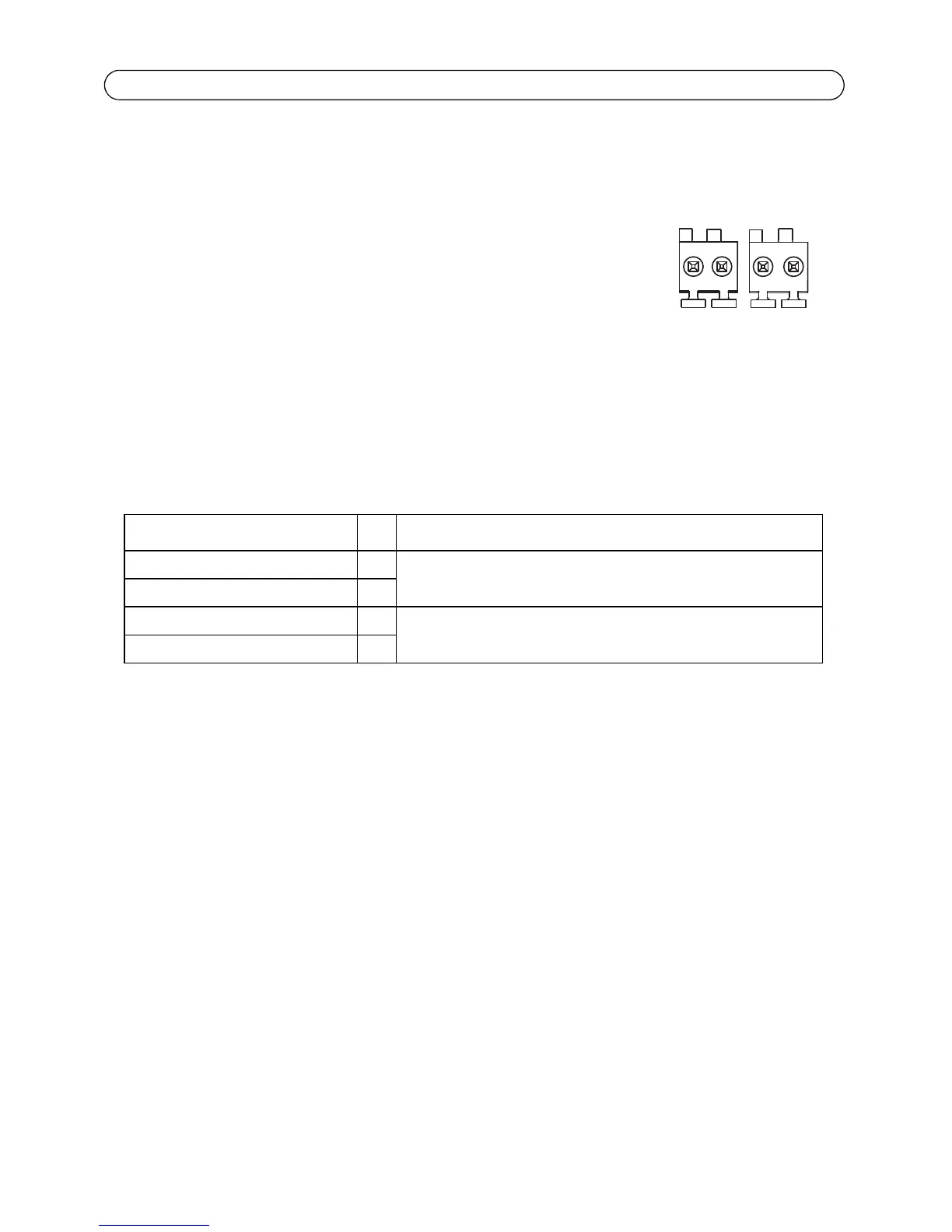

Conector RS-485/RS-422 - Para cada canal de vídeo, el AXIS Q7404 presenta dos bloques de
terminales de 2 pines para la interfaz serie RS-485/422 utilizada para controlar equipos auxiliares,
como por ejemplo, dispositivos PTZ.
El puerto serie RS-485/422 se puede configurar en los modos de puerto
siguientes:
• Puerto semidúplex RS-485 bidireccional para transmisión de
datos mediante dos hilos, un par RX/TX combinado.
• Puerto dúplex completo RS-485 bidireccional para transmisión
de datos mediante cuatro hilos, un par RX y un par TX.
• Puerto RS-422 unidireccional para transmisión o recepción de
datos mediante dos hilos, par RX o TX.
• Puerto dúplex completo RS-422 bidireccional para transmisión
de datos (punto a punto) mediante cuatro hilos, un par RX y un
par TX.
Función Pin Notas
RS-485A alt RS-485/422RX(A) 1 Par RX para todos los modos (RX/TX combinado para RS-485 de 2
hilos)
RS-485B alt RS-485/422RX(B) 2
RS 485/422TX(A) 3 Par TX para RS-422 y RS-485 de 4 hilos
RS 485/422TX(B) 4
1 234
RX/TX TX
