J2
•高圧線の下、溶接機の近くおよび電気的ノイズの発生源の
近くでない
場所
•ボイラなどのような高圧点火装置から15m以上離れた 場所
•電磁界の影響の少ない 場所
•可燃性の液体や蒸気のない 場所
•屋内
■ 取付方法
•取付角度は水平位置から、後下がり 10 度以内、後上がり10
度以内としてください。
•パネルは板厚 9 mm以下で剛性のあるものをご使用ください。

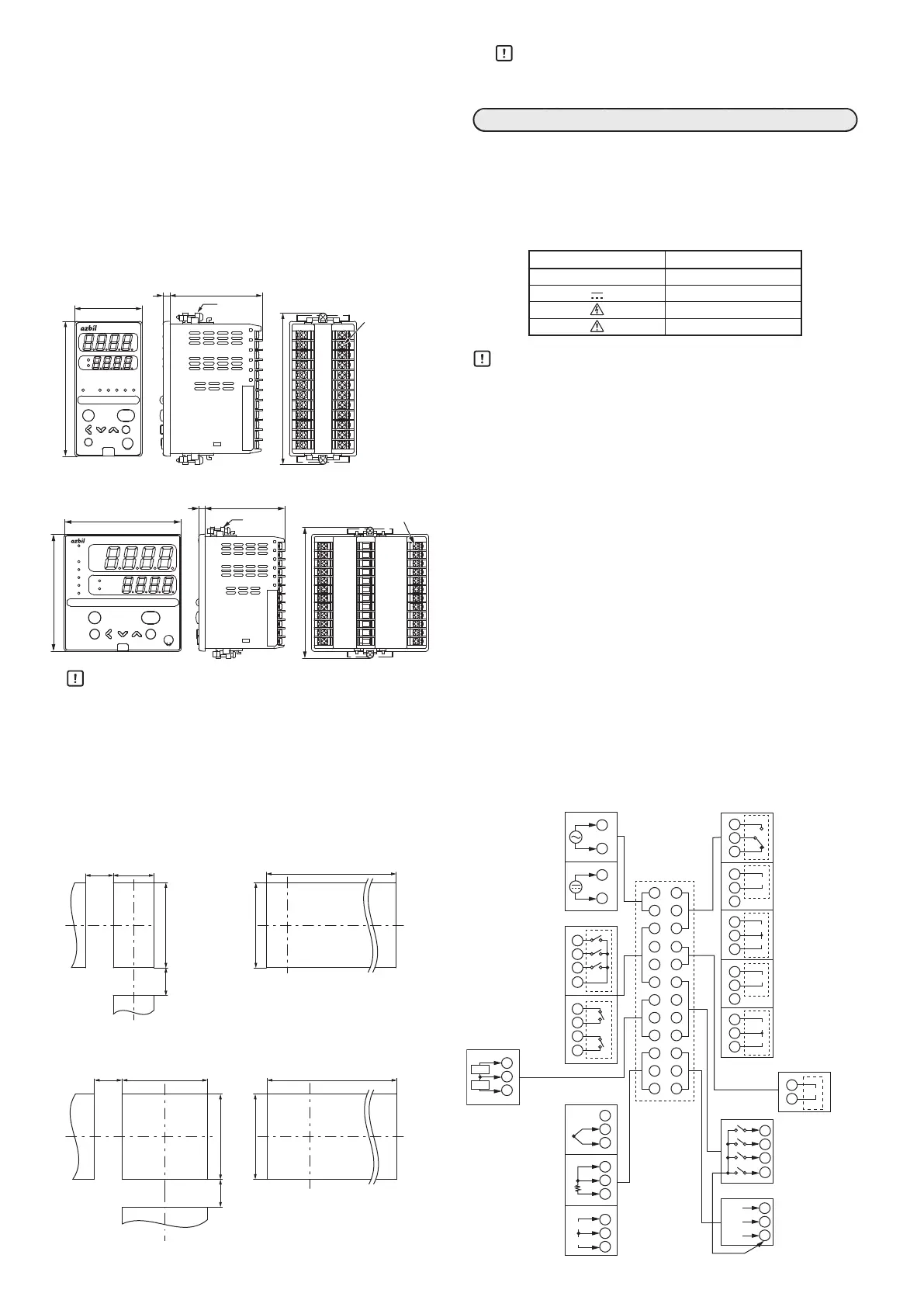

■ 外形寸法
● C25
単位：mm
取付器具
（付属品）
端子ねじ M3
para
enter
display
mode
pv
out
sp
5
65
96
108
48
ot2ot1ev3ev2ev1man
SDC25
● C26
mode
display
enter
para
man
ev1
ev2
ev3
ot1
ot2
sp
out
pv
取付器具
（付属品）
端子ねじ M3
SDC26
65
5
108
96
96
取り扱い上の注意
•
付属の取付器具のねじを締めて、取付器具が動かなくなっ
たガタのない状態からさらに半回転だけねじを回してパネ
ルに固定してください。
ねじを締めすぎるとケースが変形するおそれがあります。
•
本器を操作される方が背面端子に触らないように、必ずパ
ネルに取り付けてください。
■ パネル穴あけ図
単位：mm
● C25
密着取付個別取付
30
以上
92
44
（48×N－4）
92
30以上
+0.5
0
+0.5
0
+0.5 0
+0.5 0
● C26
密着取付個別取付
30
以上
30以上
92
+0.5 0
92
+0.5
0
+0.5 0
（96×N － 4）
92
+0.5
0
取り扱い上の注意
•
3台以上密着して取り付ける場合は、周囲温度は40 ℃を
超えないようにしてください。
結 線
すべての配線作業は、それぞれの地域の規則に従って、認定された経
験のある作業者が行ってください。本器を操作される方の手が届く範
囲内に、本器の主電源遮断用のスイッチを必ず設けてください。
また、AC電源モデルの本器の電源配線には遅動タイプ（T）の定格電
流0.5A、定格電圧250Vのヒューズを設けてください。（IEC127）
本器側面の端子配列ラベルで使用している記号の意味は下表のとおり
です。
記 号 内 容
〜
交 流
直 流
注意、感電の危険
注 意
取り扱い上の注意
•
結線は本器の形番と端
子番号を本体側面のラベルで確認して
から行い、必ず間違いのないことを確認してください。
•
端子の接続にはM3のねじに適合する圧着端子を使ってください。
•
入出力信号線は動力線や電源線から50 cm以上離してください。
また、同一の配線管やダクト内を通さないでください。
•
圧着端子などが隣の端子と接触しないようにしてください。
•
一つの端子ねじに複数の圧着端子を配線する場合は、あらかじ
め圧着端子を曲げ、2枚までの接続としてください。
•
本器の電源がOFFのときは電流入力回路が切断されます。複
数台の電流入力を直列計装し、本器の電源を個別にON/OFF
させたい場合は、別売の抵抗（81401325）をつけて電圧入力レ
ンジで受けてください。
•
カレントトランスにはヒータ電流の流れる導線を貫通させてく
ださい。また、ヒータ電流は仕様に記載した許容電流を超えて
使用しないでください。本器を破損することがあります。
•
カレントトランス入力は位相制御に使用できません。
•
制御出力1と制御出力2の間は絶縁されていません。必要に応じ
てアイソレータを使用してください。
•
RS-485の伝送路の両端に終端抵抗をつけないでください。通
信できなくなります。
•
本器に接続する機器または装置は、本器の電源、入出力部の最
高使用電圧に適した強化絶縁が施されているものを使用してく
ださい。
•
本器は電源投入後、安定のため最大5秒間は機能しないように
なっています。その後運転状態に入りますが、規定の精度を満
足させるためには、ウォームアップ時間が30分以上必要です。
● 結 線
7
8
9
CT1
CT2
13
14
15
2
1
2
1
16
17
＋
－
1
2
1
2
デジタル 入 力
RS-485
22
23
24
DA
DB
SG
18
19
20
21
3
4
5
6
3
4
5
6
2
1
2
3
1
COM
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
10
11
12
10
11
12
10
11
12
＋
－
＋
＋
－
mA
V
C
B
A
13
14
13
14
15
13
14
13
14
15
＋
－
＋
＋
－
＋
－
＋
＋
－
COM
3
2
1
4
CT入力
電 源
AC電源
AC100～240 V
DC電源
AC24 V/DC24 V
（無極性）
DI
補助出力
通 信
電 流
リレ ー
制御出力
イ ベ ント 出 力
リレ ー
リレ ー
独立接点
直流電流
直流電圧
PV入力
熱電対
測温抵抗体
電圧パルス
電圧パルス
電圧パルス
電 流
電 流
電 流
