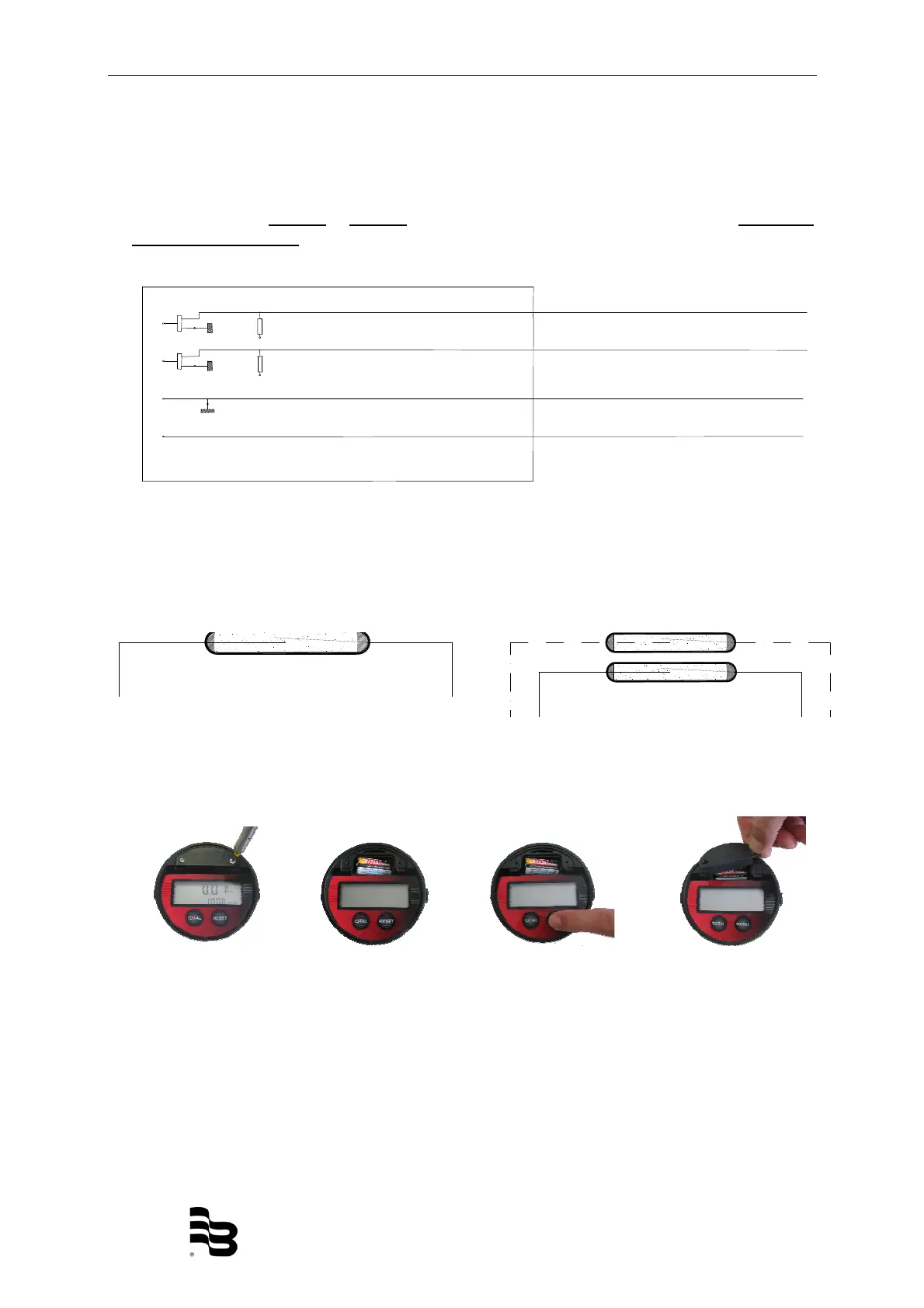

6. Installation électrique LM OG-TAE(R) 2 x 100
LM OG-TAE(R) 2 x 100
N° d´article 102128, 102130, 102131, 103132
Pour les modèles 102128
et 102130, I´installation électrique se fait comme suit: Canal 1 =
blanc; Canal 2 = vert
LM OG-T 100 / LM OG-HFT 1” / LM OG-HFT LM OG-T 2 x 100
66,75 PPL N° d´article 102101 / 102920 / 102915 N° d´article 102106
Installation électrique Installation électrique
7. Changement de pile
Pour changer la pile, procéder comme suit:
Pile: Lithium CR123A
8. Facteur de correction standard pour 440 mPas
a) LM OG = 1,0000
b) LM OG-HF = 1,4700
Illustration 1: Ôter le
couvercle de la pile
Illustration 2: Retirer
la pile de son
compartiment
Illustration 3: Insérer la
nouvelle pile et appuyer
sur RESET pour vérifier
les fonctions
Illustration 4: Revisser le
couvercle de la pile
Contact reed
blanc marron
vert jaune
Contact reed
blanc marron
SORTIE 1
SORTIE 2
TERRE
