Badger Meter LM OG Series - 6 Anschlussdiagramm LM OG-TAE(R) 2 X 100; 7 Batteriewechsel

Anschlussdiagramm LM OG-TAE(R) 2 x 100 / Batteriewechsel Seite 4/28
LM_OG_BA_98_1105
R1K2
1K2R
AUSG.1
OUT 1
OUT 2
AUSG.2
0V
GND
6-24 VDC
SUPPLY
OG-TAER 200
GRÜN
GREEN
WHITE
WEISS
BROWN
BRAUN
YELLOW
GELB
Reedschalte
r
braun weiss
gelb
grün
Reedschalte
r
weiss braun

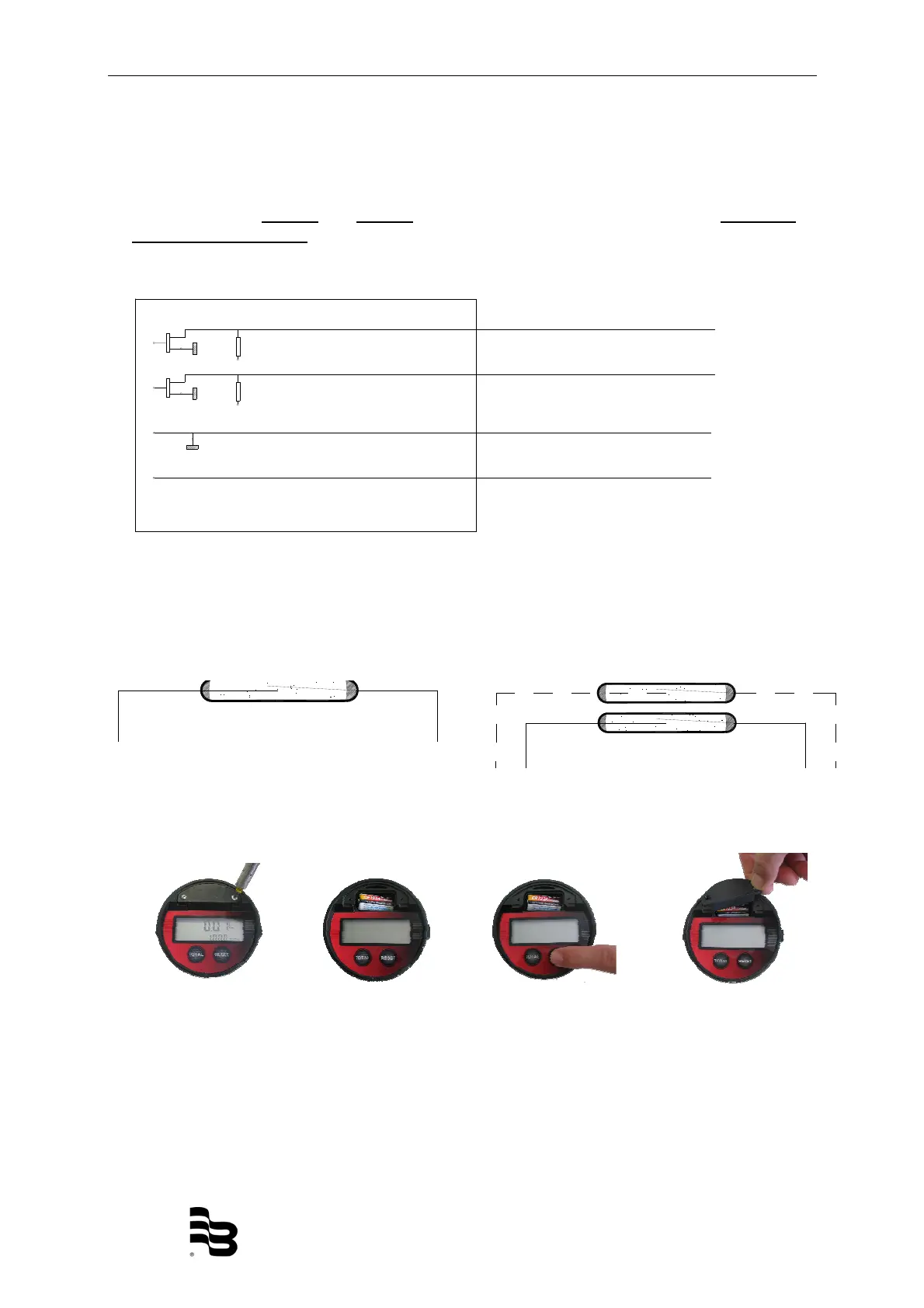

6. Anschlussdiagramm LM OG-TAE(R) 2 x 100
LM OG-TAE(R) 2 x 100
Art. Nr. 102128, 102130, 102131, 103132
Bei den Geräten 102128
und 102130 ändert sich die Anschlussbelegung auf: Kanal 1 =
weiss; Kanal 2 = grün
Anschlussdiagramm
Art. Nr. LM OG-T 100 / LM OG-HFT 1“ / LM OG-HFT LM OG-T 2 x 100
66,75 PPL Art. Nr. 102101 / 102920 / 102915 Art. Nr. 102106
Anschlussdiagramm Anschlussdiagramm
7. Batteriewechsel
Wird die Batterie getauscht, so folgen Sie einfach der Bildbeschreibung.
Batterie: Lithium CR123A
Bild 1: Lösen des
Batteriedeckels
Bild 2: Herausnehmen
der Batterie
Bild 3: Neue Batterie
einsetzen, danach die
Resettaste drücken, um die
Funktion des Zählwerks zu
prüfen
Bild 4: Einsetzen des
Batteriedeckels, danach
Batteriedeckel festschrauben
