Head 1 Head 2
Head 2 Head 1

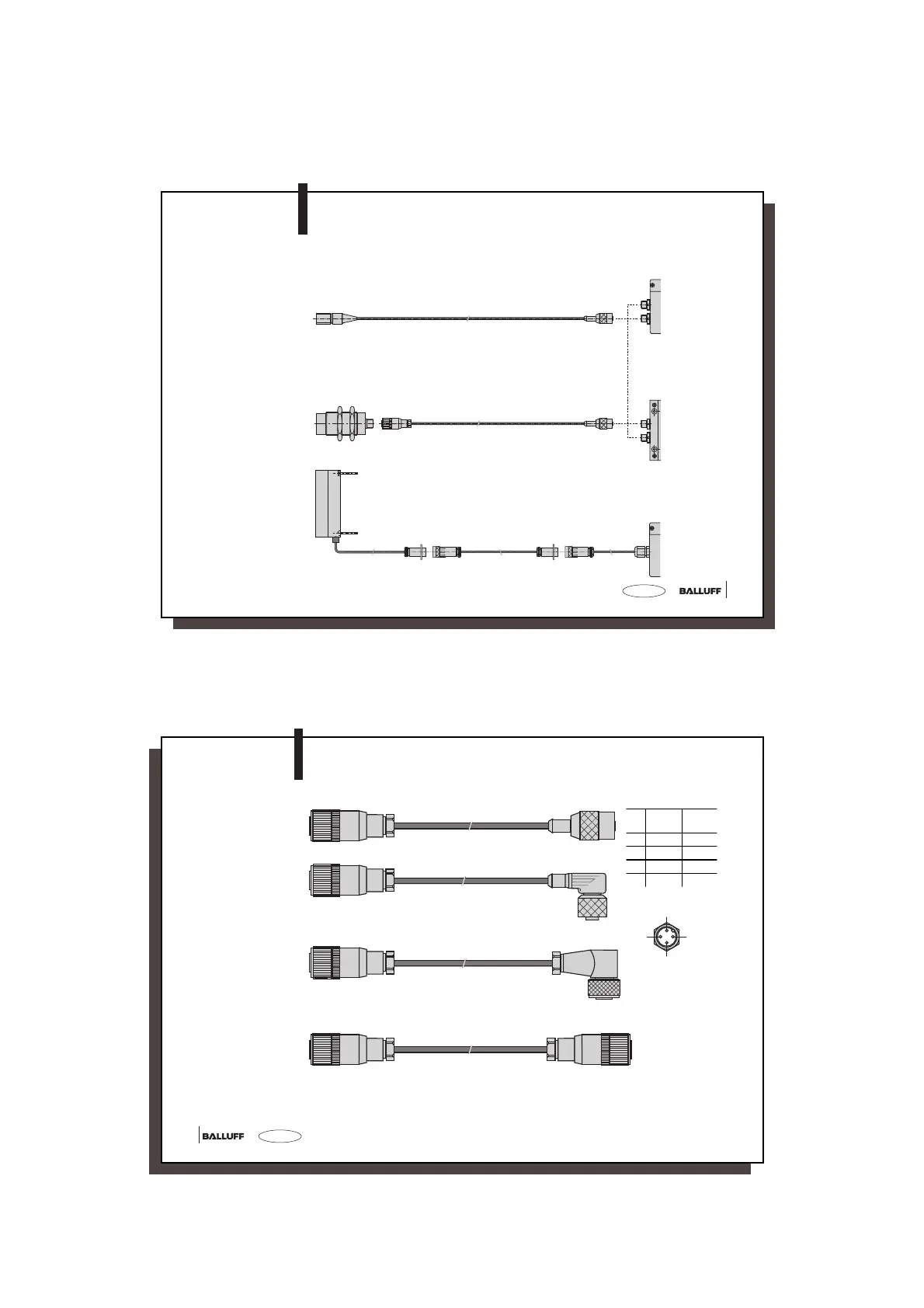

Anschlusspläne
Auswerteeinheit BIS C-62_-... oder BIS C-602_-... Ausführung 050
BIS C-300-_ _
BIS C-302-_ _
BIS C-305-_ _
BIS C-306-_ _
BIS C-310-_ _
BIS C-315-_ _
BIS C-318-_ _
BIS C-319-_ _
BIS C-326-_ _
BIS C-351-_ _
BIS C-315/_ _-S4
BIS C-319/_ _-S4
BIS C-323/_ _-S4
BIS C-324/_ _-S4
BIS C-325/_ _-S4
BIS C-350-00,3
Anschluss direkt
Anschluss über BIS C-505-PU-_ _ oder BIS C-506-PU-_ _
oder über BIS C-517-PVC-_ _ oder BIS C-518-PVC-_ _
Anschluss über BIS C-516-PU-_ _
Auswerteeinheit BIS C-60_-... oder BIS C-600_-... mit Adapter BIS C-670
Auswerteeinheit BIS C-60_-... oder BIS C-600_-... mit Adapter BIS C-650
Verbindungskabel und
Steckverbinder: siehe
Seite 38 ff.
C3-slk_716464_D_1110.p65
38
deutsch38
Verbindungskabel
BIS C-518-PVC-_ _
beidseitig mit geraden
Steckverbindern M12
Verbindungskabel
BIS C-517-PVC-_ _
mit einem geraden
und einem Winkel-
steckverbinder M12
Verbindungskabel
BIS C-506-PU-_ _
BIS C-506-PU1-_ _
1)
mit einem geraden
und einem Winkel-
steckverbinder M12
Verbindungskabel
BIS C-505-PU-_ _
BIS C-505-PU1-_ _
1)
beidseitig mit geraden
Steckverbindern M12
Verbindungskabel für
Schreib-/Leseköpfe mit S4-Steckern
1)
Schleppketten-
taugliche Version
Bestellangabe,
Kabellänge _ _ :
01 = 1 m
05 = 5 m
10 = 10 m
4
1
2
3
Pin
Adern-
farbe
Funktio-
n
1BU AH
2BN EH
3Schirm GND
4-- frei
