15
15
deutsch

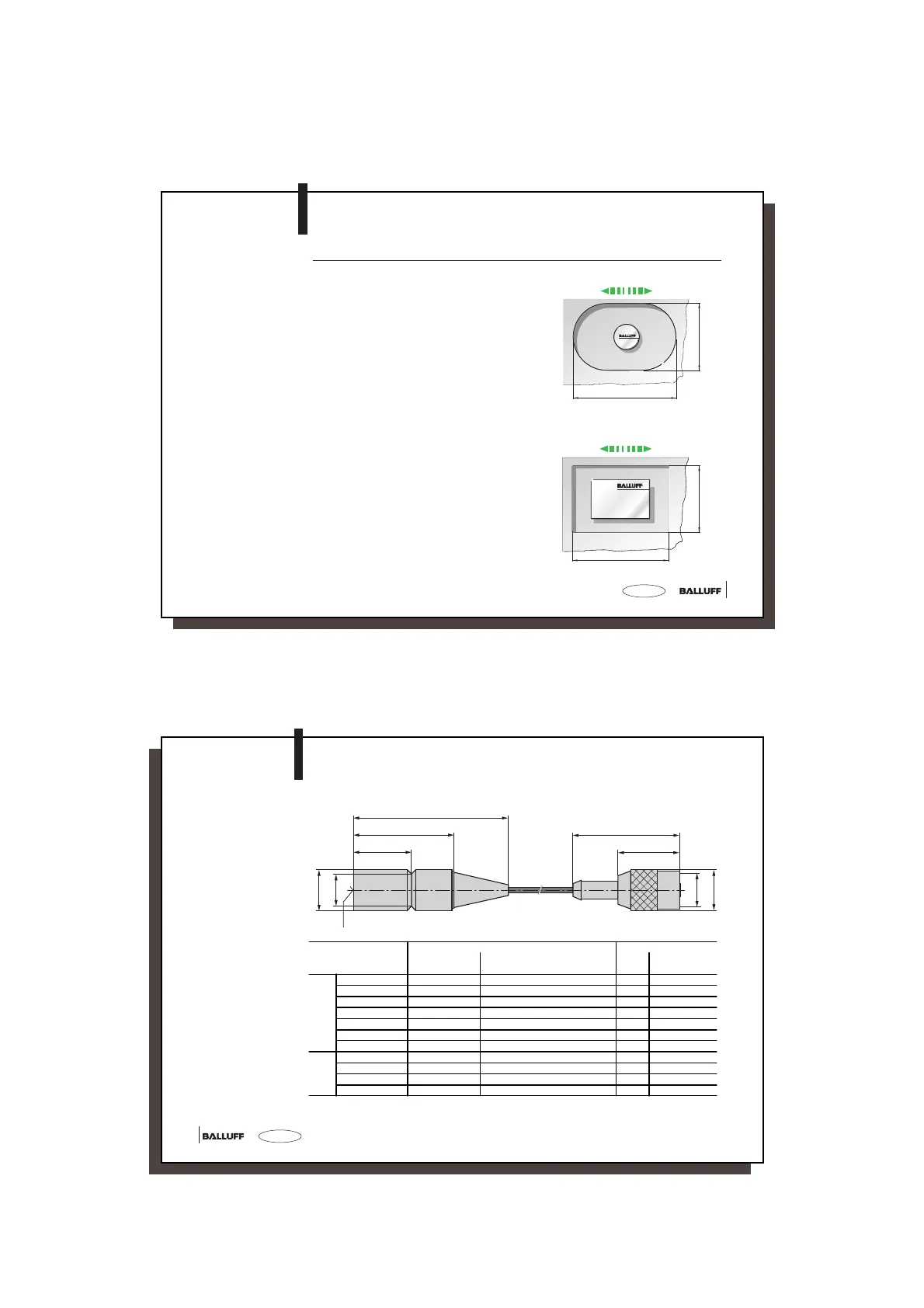

Einbau in
Aluminium
Mit Freizone,
dynamischer Betrieb
Im dynamischen Betrieb muss die Tiefe der Frei-
zone im Aluminium ebenfalls mindestens 10 mm
betragen.
Bild 1
Das Freizonenmaß A entspricht 2-mal dem
Durchmesser des größeren Kommunikations-
partners plus 1-mal dem Durchmesser des klei-
neren Kommunikationspartners. Das Freizonen-
maß C entspricht dem Durchmesser des
größeren Kommunikationspartners plus dem
entsprechenden maximalen Versatz (siehe Anga-
be beim Schreib-/Lesekopf).
Bild 4
In der Kombination mit den Schreib-/Leseköpfen
BIS C-318, 327, 328, 350, 351 und 355 berech-
net sich das Maß B mit 2-mal Schreib-/Leseweg
(siehe Angabe Schreib-/Leseköpfe) plus Breite
des Datenträgers. Das Feizonenmaß C ent-
spricht der Schreib-/Lesekopflänge plus dem
entsprechenden maximalen Versatz (siehe Anga-
be beim Schreib-/Lesekopf.
Bild 5
Schreib-/Leseweg
Bild 4
A
C
Bild 5
Schreib-/Leseweg
B
C
C3-slk_716464_D_1110.p65
16
deutsch16
Abmessungen
Bestellangabe:
Kabellänge _ _
01 = 1 m
05 = 5 m
10 = 10 m
55
35
20
42
24
L=__
Ø 14.5
Ø 14.5
Ø11
M12×1
aktive Fläche
Schreib-/Lesekopf
BIS C-300-_ _
Abstände und
Geschwindigkeiten
zwischen
Schreib-/Lesekopf
und passenden
Datenträgern
Passender Datenträger Statischer Betrieb (V = 0) Dynamischer Betrieb (V > 0)
Abstand [mm] Versatz in [mm] bei Abstand in [mm] von Abstand
[mm]
Vmax. [m/min]
1)
Lesen Schreiben 0,7 1 3 5 7 10 Lesen Schreiben
bei
bündi-
gem
Einbau
in
Stahl
BIS C-100-05/A
2)
0 bis 4 0 bis 4 ± 3 ± 2 1 8
BIS C-103-05/A
2)
0 bis 3,5 0 bis 3,5 ± 3 ± 2 1 6
BIS C-105-05/A
2)
0 bis 3,5 0 bis 3,5 ± 3 ± 2 1 6
BIS C-121-04/L 0 bis 2 0 bis 2 ± 2 1 6
BIS C-121-04/L-SA1 0 bis 1,2 0 bis 1,2 ± 2
BIS C-122-04/L 0 bis 2,5 0 bis 2,5 ± 2,5 1 6
BIS C-130-05/L 0 bis 4 0 bis 4 ± 3,5 ± 3 1 bis 3 7
nicht
bündig
BIS C-130-05/L 0 bis 4 0 bis 4 ± 5 ± 3 1 bis 3 10 bis 8 7 bis 5
BIS C-130-05/L-SA1 0 bis 4 0 bis 4 ± 5 ± 4 1 bis 3 10 bis 8 7 bis 5
BIS C-130-05/L-SA2 0 bis 3,2 0 bis 3,2 ± 4 ± 3 1 bis 2 8 bis 7 5 bis 4
BIS C-191-_ _/L 0 bis 3,5 0 bis 3,5 ± 4 ± 3 1 bis 3 10 bis 7 6 bis 4
1)
Relativgeschwindigkeit beim Lesen oder Schreiben der ersten 4 Byte (Byte 0...3).
2)
Dieser Datenträger ist für den Einbau in Aluminium geeignet. Dynamischer Betrieb nicht möglich!
