Balluff BIS C-300 Series User Manual

37
37
english
Head 1 Head 2
Head 2 Head 1

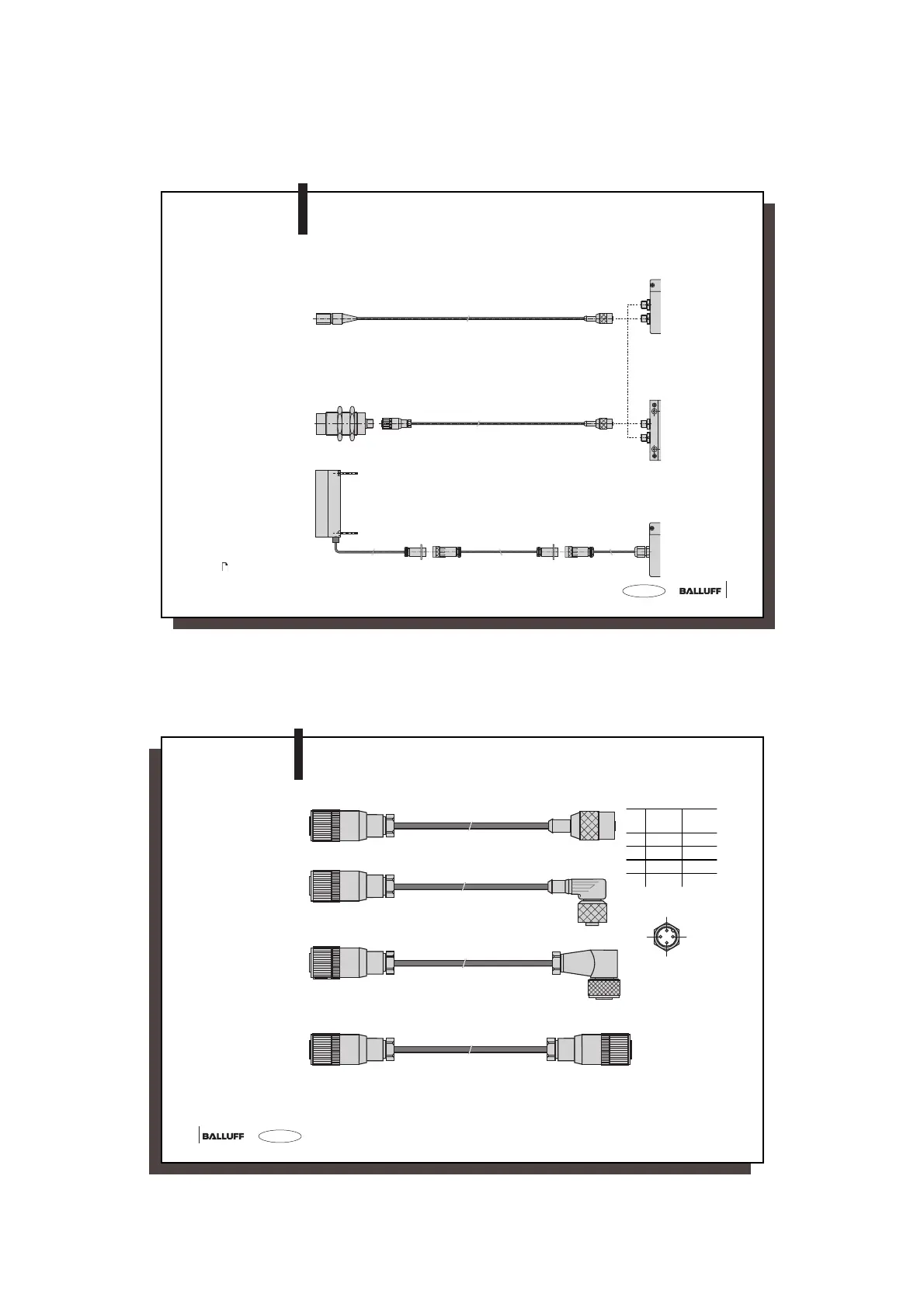

Wiring Diagram
Processor BIS C-62_-... or BIS C-602_-... Version 050
BIS C-300-_ _
BIS C-302-_ _
BIS C-305-_ _
BIS C-306-_ _
BIS C-310-_ _
BIS C-315-_ _
BIS C-318-_ _
BIS C-319-_ _
BIS C-326-_ _
BIS C-351-_ _
BIS C-315/_ _-S4
BIS C-319/_ _-S4
BIS C-323/_ _-S4
BIS C-324/_ _-S4
BIS C-325/_ _-S4
BIS C-350-00,3
Direct connection
Connection via BIS C-505-PU-_ _ or BIS C-506-PU-_ _
or via BIS C-517-PVC-_ _ or BIS C-518-PVC-_ _
Connection via BIS C-516-PU-_ _
Processor BIS C-60_-... or BIS C-600_-... with Adapter BIS C-670
Processor BIS C-60_-... or BIS C-600_-... with Adapter BIS C-650
Connectors and cables:
see
38 ff.
C3-slk_716464_E_1110.p65
38
english38
Connection cable
BIS C-518-PVC-_ _
With straight M12
connector on both
ends
Connection cable
BIS C-517-PVC-_ _
With one straight and
one right-angle M12
connector
Connection cable
BIS C-506-PU-_ _
BIS C-506-PU1-_ _
1)
With one straight and
one right-angle M12
connector
Connection cable
BIS C-505-PU-_ _
BIS C-505-PU1-_ _
1)
With straight M12
connector on both
ends
Connection Cable for
Read/Write Heads with S4 Connectors
1)
Drag-chain capable
version
Ordering Code,
Length _ _ :
01 = 1 m
05 = 5 m
10 = 10 m
4
1
2
3
Pin
Wire
color
Function
1BU AH
2BN EH
3Shield GND
4-- n/c
