www.balluff.com 9italiano


50.8
104.1
A
30.8
23.6
96.1
59.5
77
Ø 10.2
Ø 18h6
A
25
Ø 4
5
6.7
Ø 88.5
Ø 76.2
6
0
°

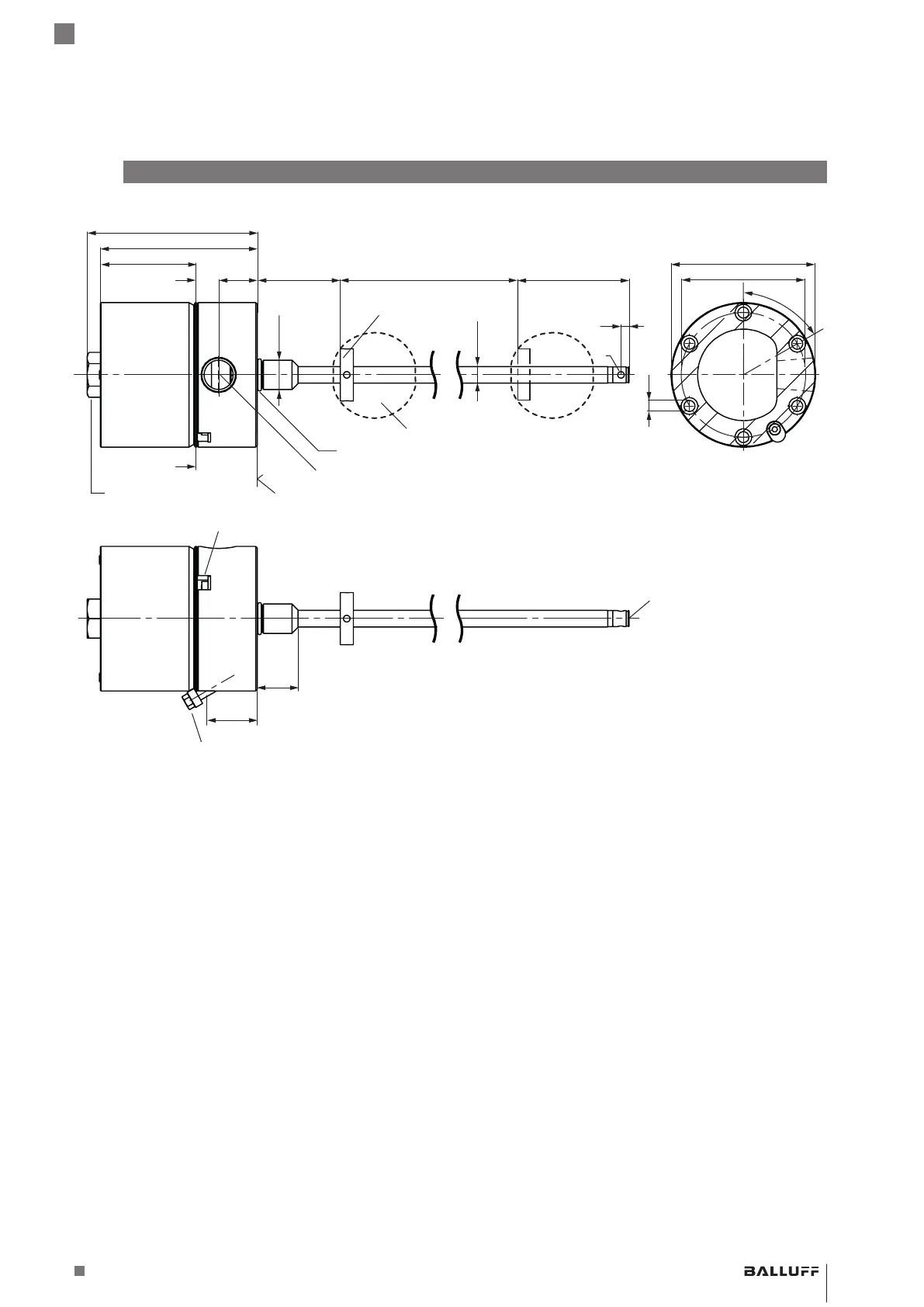

Fig. 3-1: BTL7-…, Struttura
3.1 Struttura
Collegamento elettrico: Il collegamento avviene tramite
una morsettiera (vedere Legenda codici di identificazione a
pagina30).
Custodia: Una custodia in acciaio inossidabile altamente
resistente con un'apertura modificata del tubo filettato da
1/2"-14 NPT per l'introduzione dei cavi (la linea non è
compresa nella fornitura). Introduzione modificata secondo
standard FM 3615, capitolo 3.3.3, paragrafo D, sezione 1.
Il modulo elettronico interno può essere sostituito senza
dover rimuovere il corpo scatolato.
Fissaggio: per un fissaggio sicuro avvitare il BTL in tutti i 6
fori di fissaggio con viti a testa cilindrica (M6 × 45 - A4-70)
(vedere Fig. 3-1). Tutte le viti devono essere serrate con
3,5Nm.
I BTL dispongono sull’estremità della barra di una
filettatura ulteriore di supporto in caso di grandi lunghezze
nominali.
Datore di posizione: definisce la posizione da misurare
sulla guida d’onda. I datori di posizione sono disponibili in
varie tipologie costruttive e devono essere ordinati
separatamente (vedere Accessori da pagina28).
Lunghezza nominale: definisce il campo di misura della
corsa/lunghezza disponibile. A seconda della versione del
BTL possono essere fornite barre con lunghezza nominale
da 25mm a 7620mm.
Zona di smorzamento: campo alla fine della barra non
utilizzabile a fini metrologici e che può essere oltrepassato.
3
Struttura e funzionamento
Datore di posizione
2)
Lunghezza nominale = campo di misura
Zona di smorzamento
1)
Superficie di appoggio
Collegamento a massa custodia esterna
Viti di fissaggio secondarie della custodia
Vista A – A
Chiave da 15/16" oppure 24mm
Modificato a 1/2"-14 NPT (passacavi)
O-ring
Filettatura
M4x6
1) Campo non utilizzabile
2) Non compreso nella fornitura
Galleggiante
2)
1)
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Sensore di posizionamento lineare magnetostrittivo
– versione a barra
Modo di protezione “db” e “ta”
Custodie a prova d’esplosione
