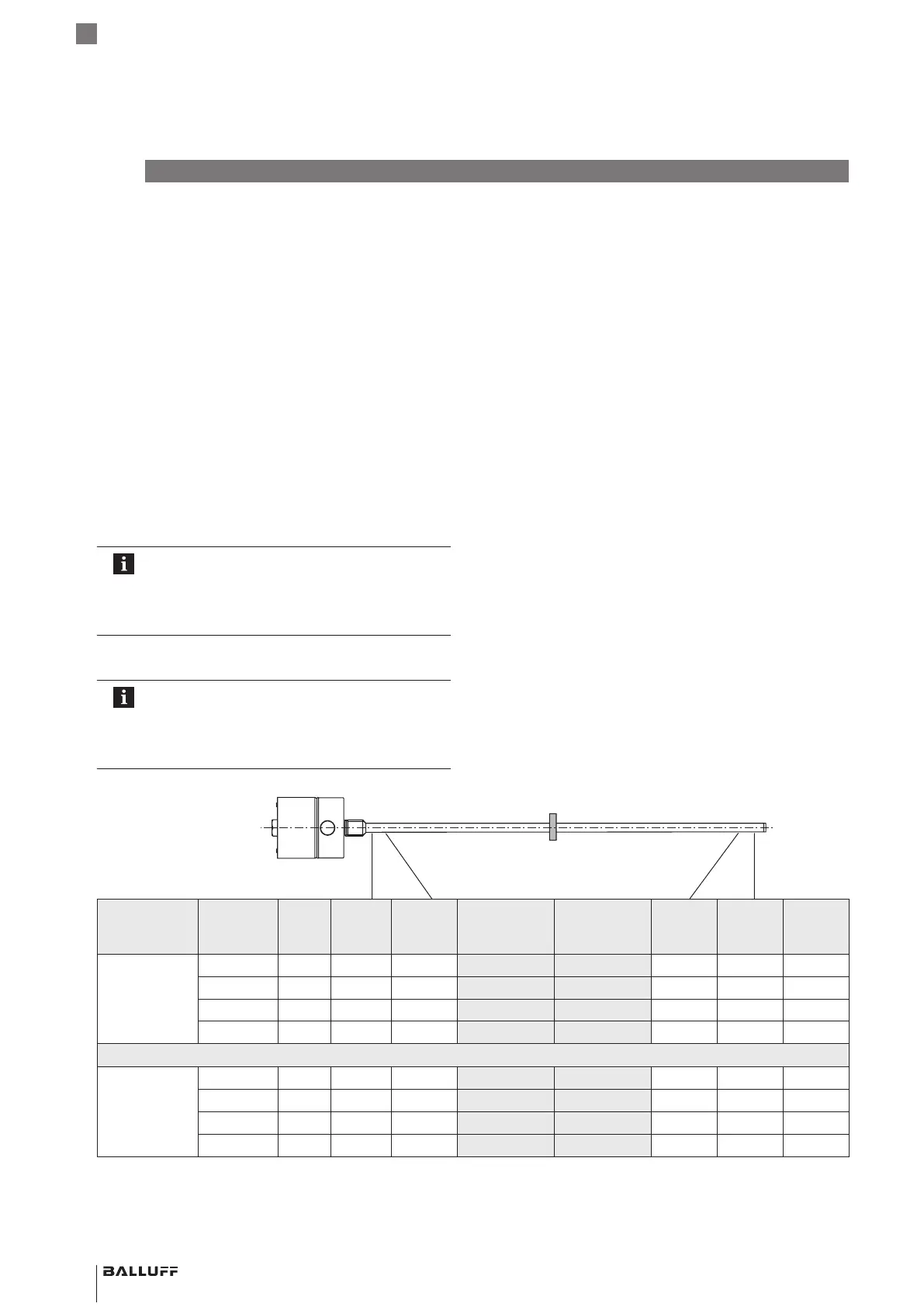

20 italiano
6
Procedura di regolazione (continua)
6.5 Avvertenze sulla procedura di regolazione
Presupposti
gli ingressi di programmazione sono collegati oppure il
dispositivo di regolazione è applicato.
Il BTL è collegato all’unità di controllo dell’impianto.
È possibile leggere i valori di tensione o di corrente del
BTL (tramite multimetro, l’unità di controllo
dell’impianto o la scatola di regolazione).
Valori del punto zero e del punto finale
Ogni posizione del datore di posizione a piacere può
essere un punto zero o un punto finale. I punti zero e i
punti finali non devono essere scambiati.
I punti zero e finali assoluti dovranno trovarsi entro i
valori limite, che potranno essere emessi come valori
massimi o minimi (vedere la tabella dei valori).
La distanza fra punto zero e punto finale deve essere di
almeno 4mm.
Verranno salvati sempre gli ultimi valori
impostati, indipendentemente dal fatto che la
regolazione sia stata terminata con i tasti, con
gli ingressi di programmazione oppure
automaticamente dopo 10 min. di inattività.
Tabella valori per Teach-in e inversione
Gli schemi dei seguenti esempi di regolazione
sono riferiti ai BTL con uscita di tensione
0…10V e uscita di corrente 4…20mA.
Per tutti gli altri modelli valgono i valori della
tabella sottostante.
Andamento
della curva
caratteristica
BTL Unità Valore
min.
Valore
zero
Riferimento
per
Calibrazione
Riferimento
per Teach-in
Valore
finale
Valore
max.
Valore
di errore
ascendente BTL7-A… V −0,5 0 2,0 4,0 +10,0 +10,5 +10,5
BTL7-G… V −10,5 −10,0 2,0 4,0 +10,0 +10,5 +10,5
BTL7-C… mA 0 0 6,0 12,0 20,0 20,4 20,4
BTL7-E… mA 3,6 4,0 6,0 12,0 20,0 20,4 3,6
discendente BTL7-A… V +10,5 +10,0 8,0 6,0 0 −0,5 −0,5
BTL7-G… V +10,5 +10,0 −2,0 −4,0 −10,0 −10,5 −10,5
BTL7-C… mA 20,4 20,0 14,0 8,0 0 0 20,4
BTL7-E… mA 20,4 20,0 14,0 8,0 4,0 3,6 3,6
Tab. 6-1: Tabella valori per Teach-in e inversione
Punto zero Punto finale
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Sensore di posizionamento lineare magnetostrittivo
– versione a barra
Modo di protezione “db” e “ta”
Custodie a prova d’esplosione
