Balluff BTL7-A5 M Series - Page 119

www.balluff.com 21italiano
a
7

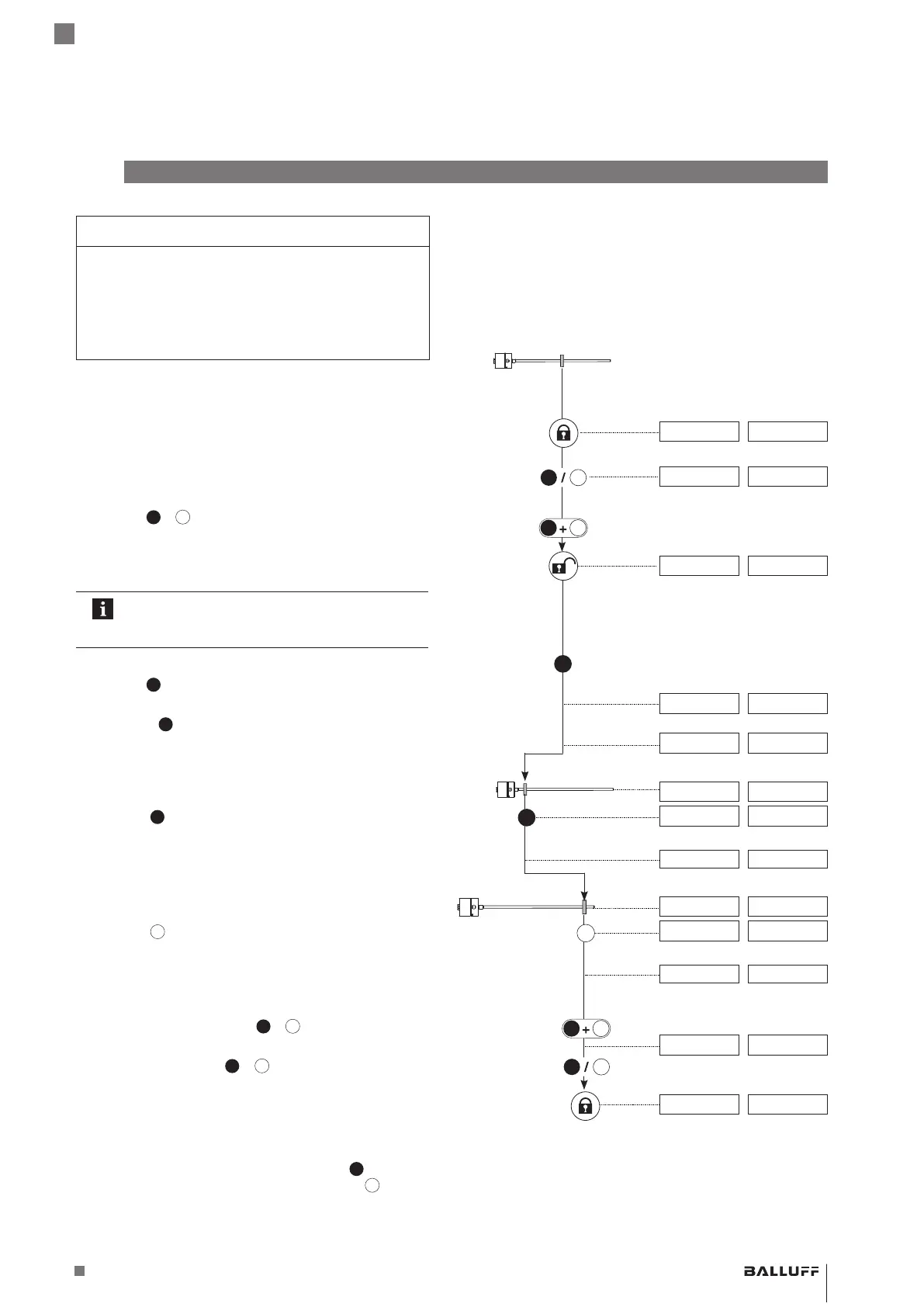

Teach-in
ATTENZIONE
Anomalie funzionali
Effettuando la procedura di Teach-in durante il
funzionamento dell’impianto, potrebbero verificarsi
malfunzionamenti.
► Mettere l’impianto fuori servizio prima di effettuare la
procedura di Teach-in.
Valori indicati (esempio)
a 0…10 V a 4…20 mA
Situazione finale:
– BTL con datore di posizione nel campo di misura
5,39 V 9,15 mA
1. Attivazione dei tasti
► Attivare un tasto a scelta per almeno 3s.
> 3 s
b
a
5,39 V 9,15 mA
► Rilasciare il tasto.
< 1 s
► Attivare
a
e
b
simultaneamente (entro 1s) e per
almeno 3s.
> 3 s
a
b
⇒ L’uscita emette un valore di errore.
10,50 V 3,60 mA
⇒ I tasti sono attivi.
Se attivando i tasti si verifica un errore o
un’interruzione, attendere un tempo di sicurezza
di 12s prima di effettuare un nuovo tentativo.
2. Selezione del Teach-in
► Attivare
a
per almeno 2 s.
> 2 s
⇒ Verrà visualizzato il riferimento per “Teach-in”.
4,00 V 12,00 mA
► Rilasciare
a
.
⇒ Verrà visualizzato il valore di posizione corrente.
5,39 V 9,15 mA
3. Regolazione del punto zero
► Portare il datore di posizione sul nuovo punto zero.
1,04 V 4,82 mA
► Attivare
a
per almeno 2 s.
> 2 s
0,00 V 4,00 mA
⇒ Il nuovo punto zero sarà impostato.
0,00 V 4,00 mA
4. Regolazione del punto finale
► Portare il datore di posizione sul nuovo punto finale.
9,89 V 19,13 mA
► Attivare
b
per almeno 2 s.
> 2 s
10,00 V 20,00 mA
⇒ Il nuovo punto finale sarà impostato.
10,00 V 20,00 mA
5. Termine del Teach-in e disattivazione dei tasti
► Attivare simultaneamente
a
e
b
per almeno 6 s.
> 6 s
⇒ L’uscita emette un valore di errore.
10,50 V 3,60 mA
► Attivare brevemente
a
o
b
(< 1 s).
< 1 s
⇒ I tasti vengono disattivati.
⇒ Verrà visualizzato il valore di posizione corrente.
10,00 V 20,00 mA
Ingresso di programmazione La = tasto blu =
a
Ingresso di programmazione Lb = tasto grigio =
b
a
b
a
b
b
a
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Sensore di posizionamento lineare magnetostrittivo
– versione a barra
Modo di protezione “db” e “ta”
Custodie a prova d’esplosione
