22 italiano
a
b
a
b
1) Attivare brevemente i tasti: il valore corrente verrà aumentato o
diminuito di circa 1mV oppure 1 µA.
Se un tasto viene attivato per oltre 1s, aumenta
l’incremento del passo.
8

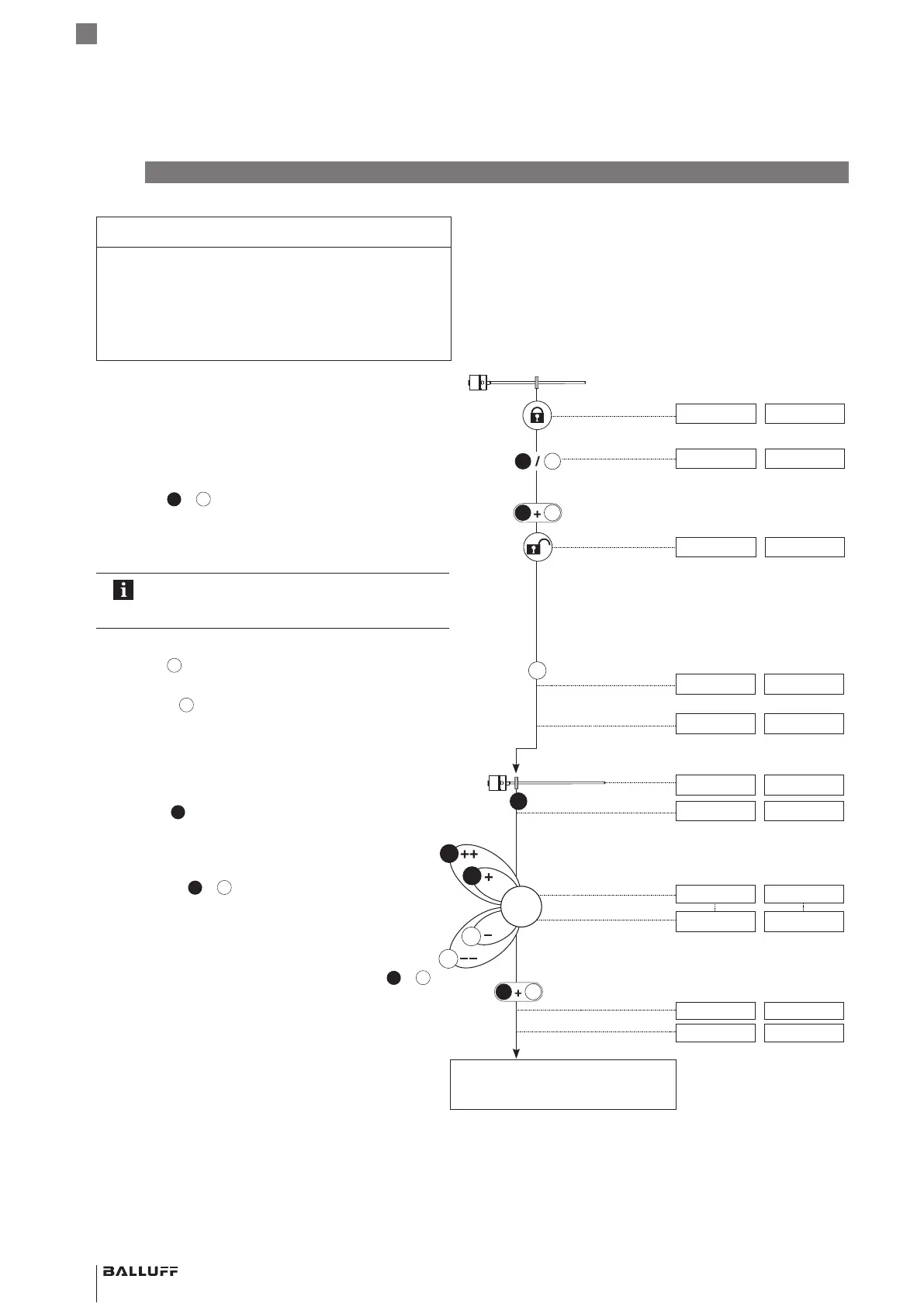

Calibrazione
ATTENZIONE
Anomalie funzionali
Effettuando la procedura di calibrazione durante il
funzionamento dell’impianto, potrebbero verificarsi
malfunzionamenti.
► Mettere l’impianto fuori servizio prima di effettuare la
procedura di calibrazione.
Valori indicati (esempio)
a 0…10 V a 4…20 mA
Situazione finale:
– BTL con datore di posizione nel campo di misura
5,39 V 9,15 mA
1. Attivazione dei tasti
► Attivare un tasto a scelta per almeno 3s.
> 3 s
5,39 V 9,15 mA
► Rilasciare il tasto.
< 1 s
► Attivare
a
e
b
simultaneamente (entro 1s) e per
almeno 3s.
> 3 s
⇒ L’uscita emette un valore di errore.
10,50 V 3,60 mA
⇒ I tasti sono attivi.
Se attivando i tasti si verifica un errore o
un’interruzione, attendere un tempo di sicurezza
di 12s prima di effettuare un nuovo tentativo.
2. Selezione della calibrazione
► Attivare
b
per almeno 2 s.
> 2 s
⇒ Verrà visualizzato il riferimento per “Calibrazione”.
2,00 V 6,00 mA
► Rilasciare
b
.
⇒ Verrà visualizzato il valore di posizione corrente.
5,39 V 9,15 mA
3. Calibrazione del valore iniziale
► Portare il datore di posizione sulla posizione iniziale.
1,04 V 4,82 mA
► Attivare
a
per almeno 2 s.
> 2 s
a
0,00 V 4,00 mA
⇒ Verrà visualizzato il riferimento per “Calibrazione
del valore iniziale”.
► Calibrare il valore iniziale.
⇒ Tramite
a
e
b
è possibile modificare il valore
iniziale
1)
. La pendenza della curva caratteristica
resterà costante (vedere pagina18).
1,04 V 4,82 mA
1,00 V 4,40 mA
► Terminare il processo di regolazione: attivare
a
e
b
non oltre 2 s.
< 2 s
a
b
⇒ Verrà visualizzato il riferimento per “Calibrazione”.
2,00 V 6,00 mA
⇒ Il valore di posizione impostato verrà salvato.
1,00 V 4,40 mA
Calibrazione del valore finale
(vedere pagina 23)
b
a
a
b
b
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Sensore di posizionamento lineare magnetostrittivo
– versione a barra
Modo di protezione “db” e “ta”
Custodie a prova d’esplosione
