18 français
6.3.2 Ajustage
La procédure détaillée pour l’ajustage est
décrite à partir de la page22.
Une nouvelle valeur initiale et/ou finale est réglée. Cette
opération est judicieuse lorsqu’il est impossible d’amener
le capteur de position sur le point zéro ou en fin de plage.
Procédure:
► Déplacer le capteur de position sur la nouvelle position
initiale.
► En activant les boutons ou les entrées de
programmation, régler la valeur initiale souhaitée.

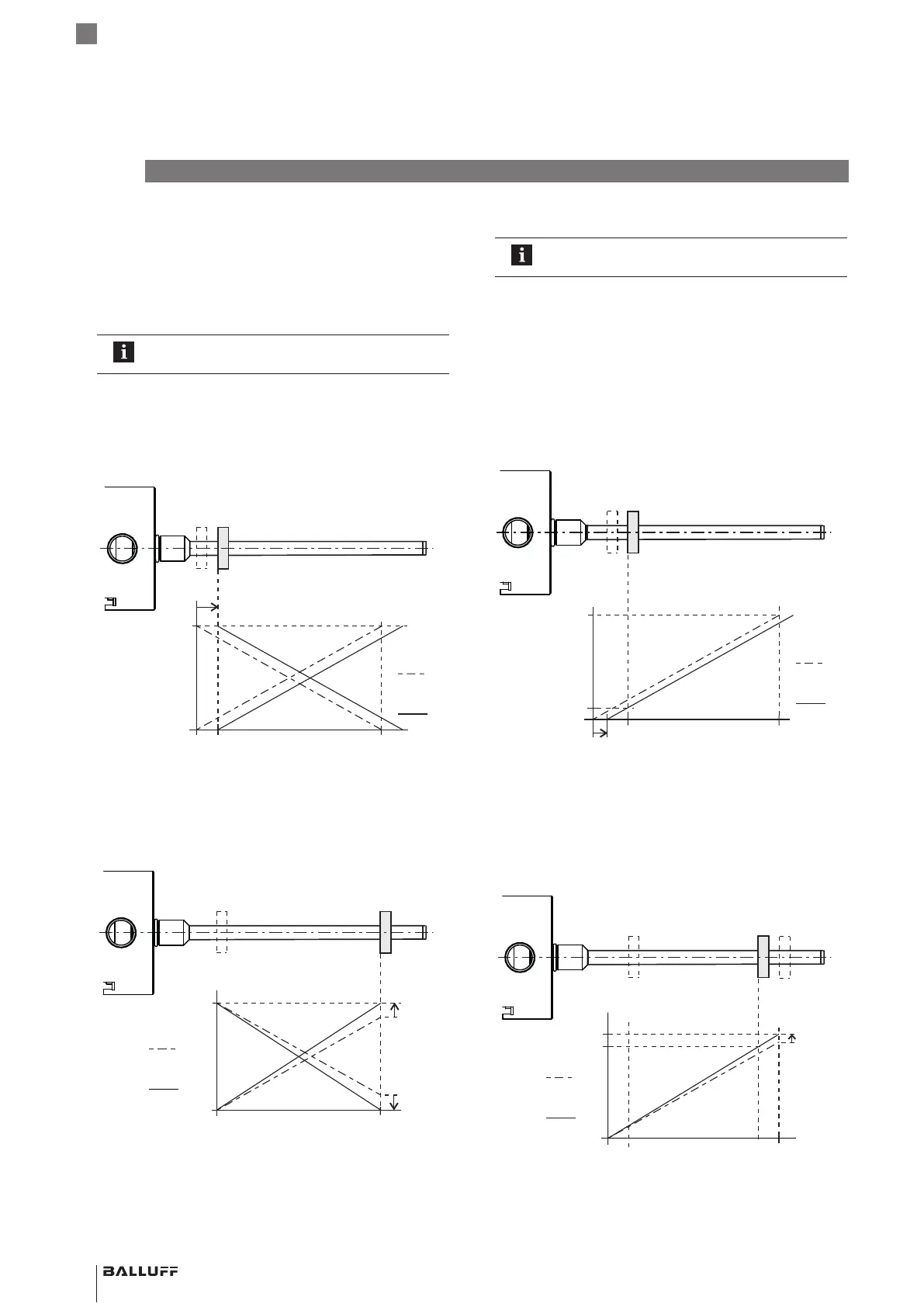

Fig. 6‑4 :
Nouvelle valeur initiale
Point zéro
Avant
Après
Ajustage d’une nouvelle position initiale (décalage de
l’offset)
► Déplacer le capteur de position sur la nouvelle fin de
plage.
► En activant les boutons ou les entrées de
programmation, régler la valeur finale souhaitée.
Fig. 6‑5 :
Nouvelle
valeur finale
Avant
Après
Fin de plage
Ajustage d’une nouvelle position finale (modification du
gradient de la courbe)
6.3 Aperçu des procédures de réglage
6.3.1 Apprentissage
Les point zéro et fin de plage définis en usine sont
remplacés par de nouvelles valeurs.
La procédure détaillée pour l’apprentissage est
décrite à la page21.
Procédure:
► Déplacer le capteur de position sur le nouveau point
zéro.
► Lire le nouveau point zéro en activant les boutons ou
les entrées de programmation.
Fig. 6‑2 :
Nouveau point zéro
Avant
Après
Décroissante
Croissante
Lecture d’un nouveau point zéro (décalage de l’offset)
► Déplacer le capteur de position sur la nouvelle fin de
plage.
► Lire la nouvelle fin de plage en activant les boutons ou
les entrées de programmation.
Fig. 6‑3 :
Nouvelle fin de plage
Avant
Après
Nouvelle longueur de mesure 100 %
Lecture d’une nouvelle fin de plage (modification du
gradient de la courbe)
6
Procédure de réglage (suite)
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Système de mesure de position magnétostrictif – modèle à tige
Mode de protection
«db» et «ta»
Enveloppe antidéflagrante
