22 français
b
a
b
1) Activer brièvement le bouton: la valeur actuelle est
augmentée ou diminuée d’env. 1mV ou 1 µA.
Si un bouton est activé pendant plus d’1 s,
l’incrément augmente.
8

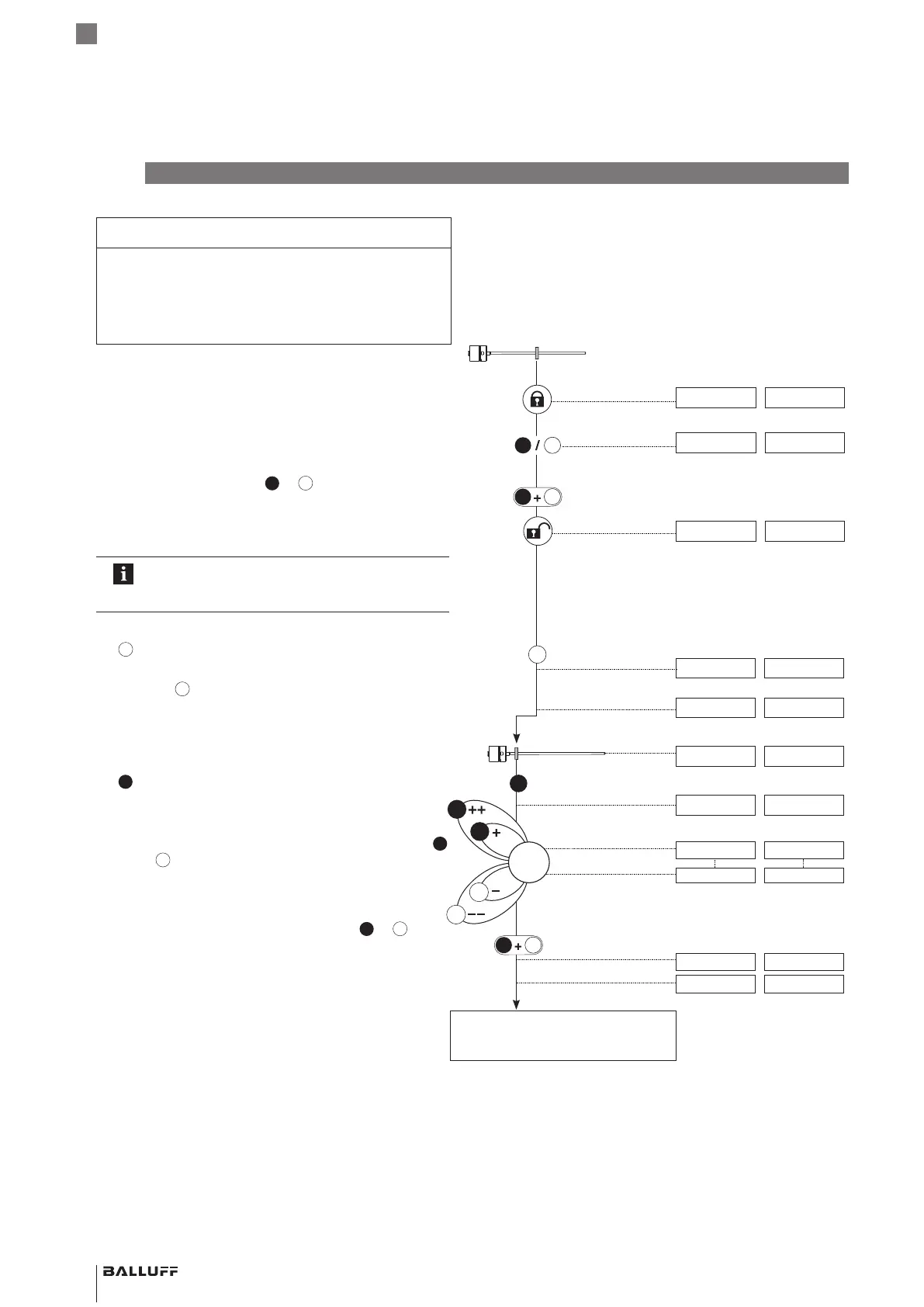

Ajustage
ATTENTION
Limitations de fonctionnement
L’ajustage pendant le fonctionnement de l’installation
peut donner lieu à des dysfonctionnements.
► Mettre l’installation hors service avant de procéder à
l’ajustage.
Valeurs affichées (exemple)
avec 0…10V avec 4…20mA
Situation de départ:
– BTL avec capteur de position dans la plage de mesure
5.39 V 9.15mA
1. Activer les boutons
► Activer le bouton pendant au moins 3 s.
> 3 s
5.39 V 9.15mA
► Relâcher le bouton.
< 1 s
► Activer en même temps
et
(en moins de 1s) et
pendant au moins 3s.
> 3 s
⇒ La sortie délivre une valeur d’erreur.
10.50V 3.60 mA
⇒ Les boutons sont activés.
En cas d’erreur ou d’interruption pendant
l’activation des boutons, attendre un temps de
sécurité de 12 s avant toute nouvelle tentative.
2. Sélectionner l’ajustage
►
Activer pendant au moins 2 s.
> 2 s
⇒ La valeur pour «Ajustage» est affichée.
2.00 V 6.00mA
► Relâcher
.
⇒ La valeur de position actuelle est affichée.
5.39 V 9.15mA
3. Ajuster la valeur initiale
► Amener le capteur de position en position initiale.
1.04V 4.82mA
►
Activer pendant au moins 2 s.
> 2 s
⇒ La valeur pour «Ajuster valeur initiale» est affichée.
0.00V 4.00mA
► Ajuster la valeur initiale.
⇒ La valeur initiale peut être modifiée au moyen de
et
1)
. Le gradient de la courbe reste constant
(voir page18).
1.04V 4.82mA
1.00V 4.40mA
► Quitter la procédure de réglage: activer
et
pendant 2 s max.
< 2 s
a
b
⇒ La valeur pour «Ajustage» est affichée.
2.00 V 6.00mA
⇒ La valeur de position réglée est enregistrée.
1.00V 4.40mA
Ajustage de la valeur finale
(voir page23)
b
a
b
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Système de mesure de position magnétostrictif – modèle à tige
Mode de protection
«db» et «ta»
Enveloppe antidéflagrante
