www.balluff.com 23français
b
a
b
1) Activer brièvement le bouton: la valeur actuelle est
augmentée ou diminuée d’env. 1mV ou 1 µA.
Si un bouton est activé pendant plus d’1 s,
l’incrément augmente.
8

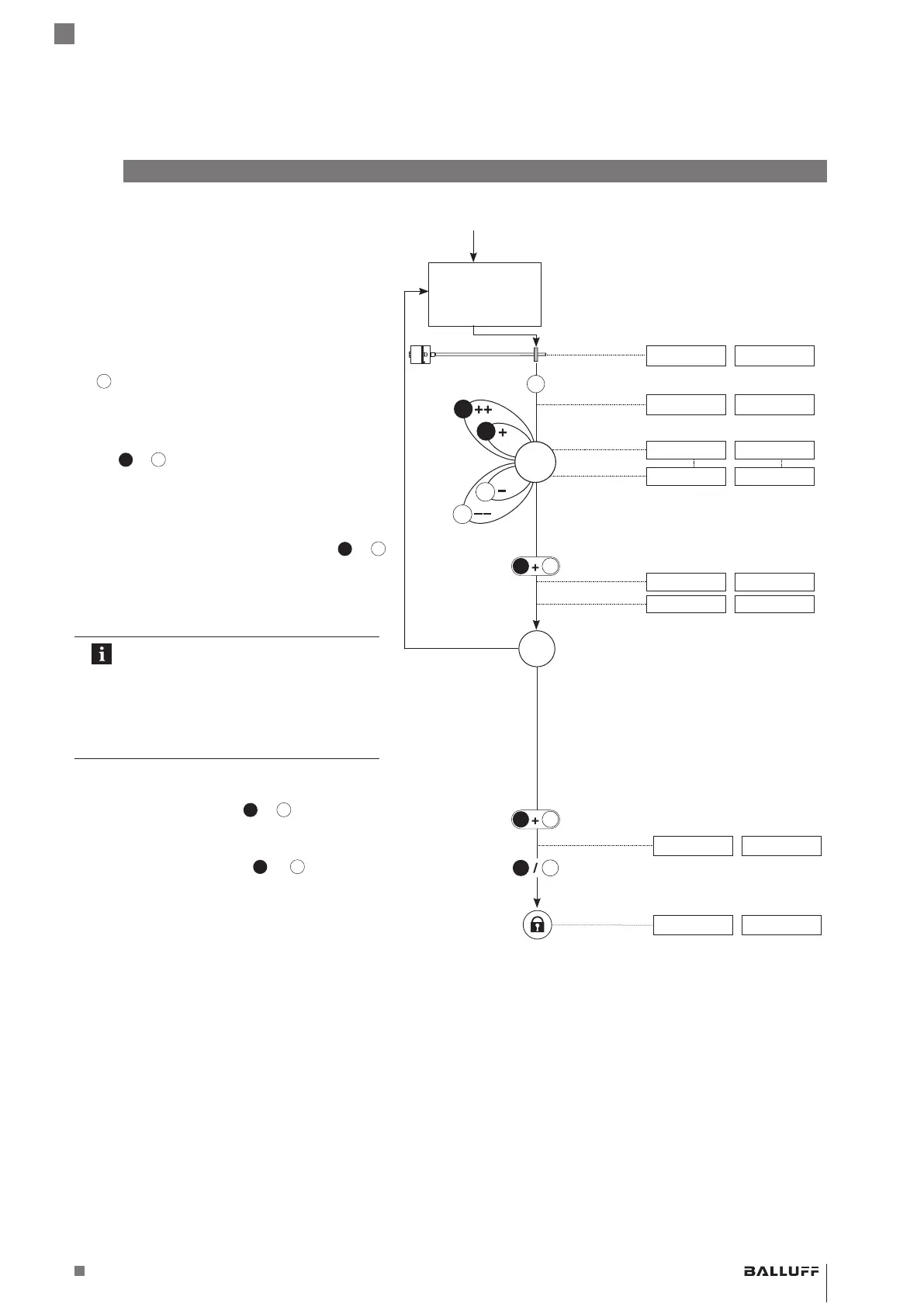

Ajustage (suite)
Ajustage
de la valeur initiale
(voir page22)
Valeurs affichées (exemple)
avec 0…10V avec 4…20mA
4. Ajuster la valeur finale
Amener le capteur de position en position finale.
9.89V 19.13mA
b
Activer pendant au moins 2 s.
> 2 s
b
La valeur pour «Ajuster valeur finale» est affichée.
10.00V 20.00mA
Ajuster la valeur finale.
La valeur finale peut être modifiée au moyen de
a
et
b
1)
. Le gradient de la courbe est modifié,
la valeur zéro est conservée (voir page 18).
9.89V 19.13mA
9.00V 19.00mA
Quitter la procédure de réglage: activer
a
et
b
pendant 2 s max.
< 2 s
a
b
La valeur pour «Ajustage» est affichée.
2.00 V 6.00mA
La valeur de position réglée est enregistrée.
9.00V 19.00mA
Contrôle des valeurs
Les réglages de la valeur initiale et de la
valeur finale s’influencent mutuellement
en fonction de la position de mesure.
Répéter les étapes 3 et 4 jusqu’à ce
que les valeurs souhaitées soient
réglées avec précision.
5. Terminer l’ajustage et désactiver les boutons
Activer en même temps
a
et
b
pendant
au moins 6 s.
> 6 s
a
b
La sortie délivre une valeur d’erreur.
10.50V 3.60 mA
Activer brièvement (< 1 s)
a
ou
b
.
< 1 s
b
a
Les boutons sont désactivés.
La valeur de position actuelle est affichée.
9.00V 19.00mA
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Système de mesure de position magnétostrictif – modèle à tige
Mode de protection
«db» et «ta»
Enveloppe antidéflagrante
