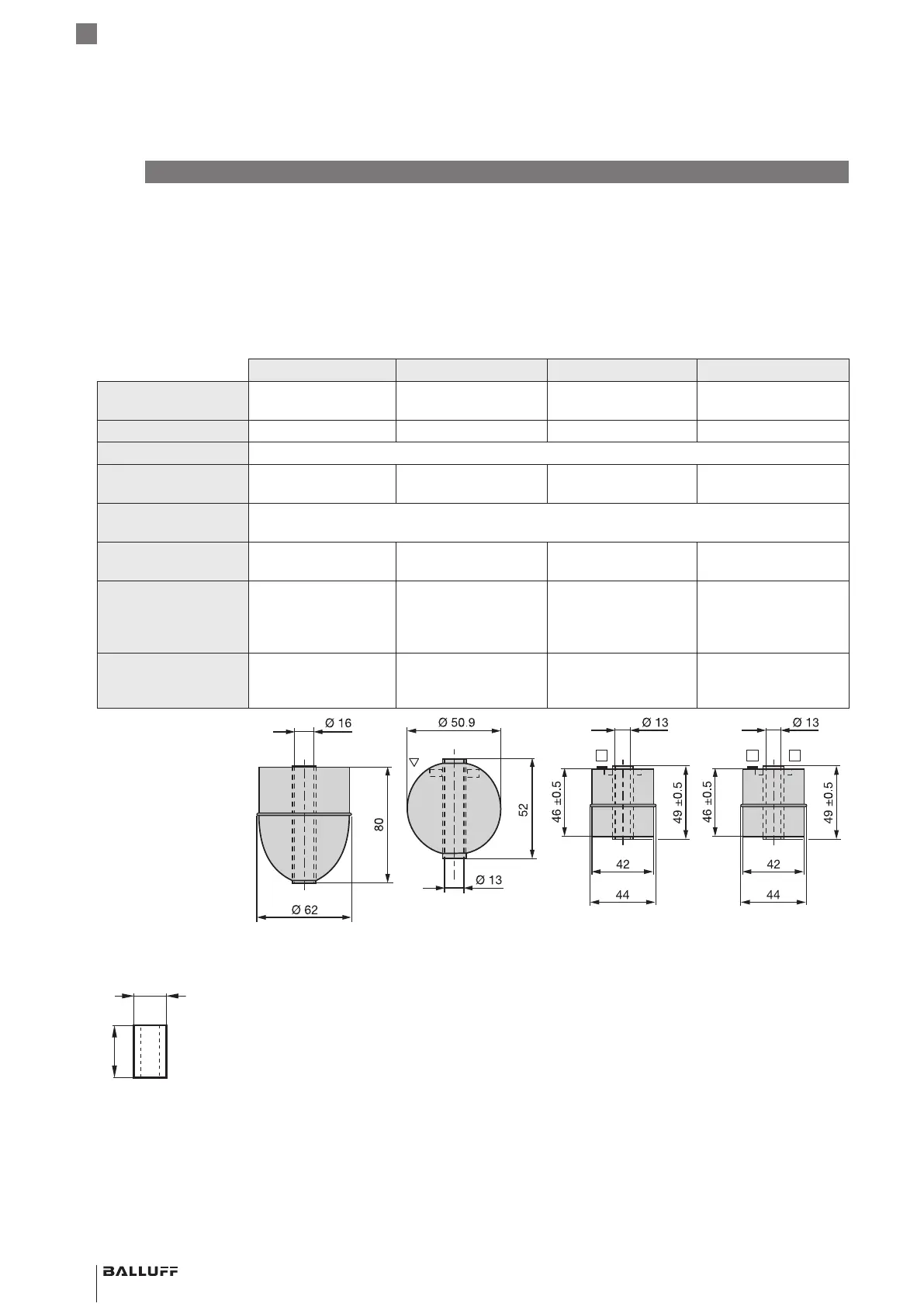

28 français
Les accessoires ne sont pas compris dans le matériel livré
et doivent être commandés séparément.
12.1 Flotteur
Pour des mesures du niveau de remplissage en zone0,
seuls les flotteurs mentionnés ici sont autorisés en tant que
capteurs de position.
BTL2-S-6216-8P-EX BTL2-S-5113-4K-EX BTL2-S-4414-4Z-EX BTL2-S-4414-4Z01-EX
Symbolisation
commerciale
BAM014E BAM014A BAM0147 BAM0148
Poids 69g 34g 34g 52g
Matériau du boîtier Acier inoxydable
Résistance à la
pression
Jusqu’à 15bar Jusqu’à 40bar Jusqu’à 20bar Jusqu’à 20bar
Température
ambiante
–20…+120°C
Densité minimale 0,6 g/cm
3
0,7 g/cm
3
0,7 g/cm
3
0,85 g/cm
3
(= densité du flotteur)
Profondeur
d’immersion
Densité = 1g/cm
3
(H
2
O)
Densité = 0,7g/cm
3
~41mm
~57mm
~26mm
~40mm
~30mm
~39mm
~45mm
S’immerge
Position de montage La partie cylindrique
représente le dessus
du flotteur
Empreinte en relief sur
le dessus du flotteur
Empreinte en relief sur
le dessus du flotteur
Deux empreintes en
relief sur le dessus du
flotteur
Douille d’écartement
32±0,5
Ø20±0,5
La douille d’écartement est contenue dans le matériel livré
avec les flotteurs suivants:
BTL2‑S‑4414‑4Z‑EX
BTL2‑S‑4414‑4Z01‑EX
BTL2‑S‑5113‑4K‑EX
Dans le cas du BTL2‑S‑6216‑8P‑EX, aucune douille
d’écartement n’est nécessaire.
12
Accessoires
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Système de mesure de position magnétostrictif – modèle à tige
Mode de protection
«db» et «ta»
Enveloppe antidéflagrante
