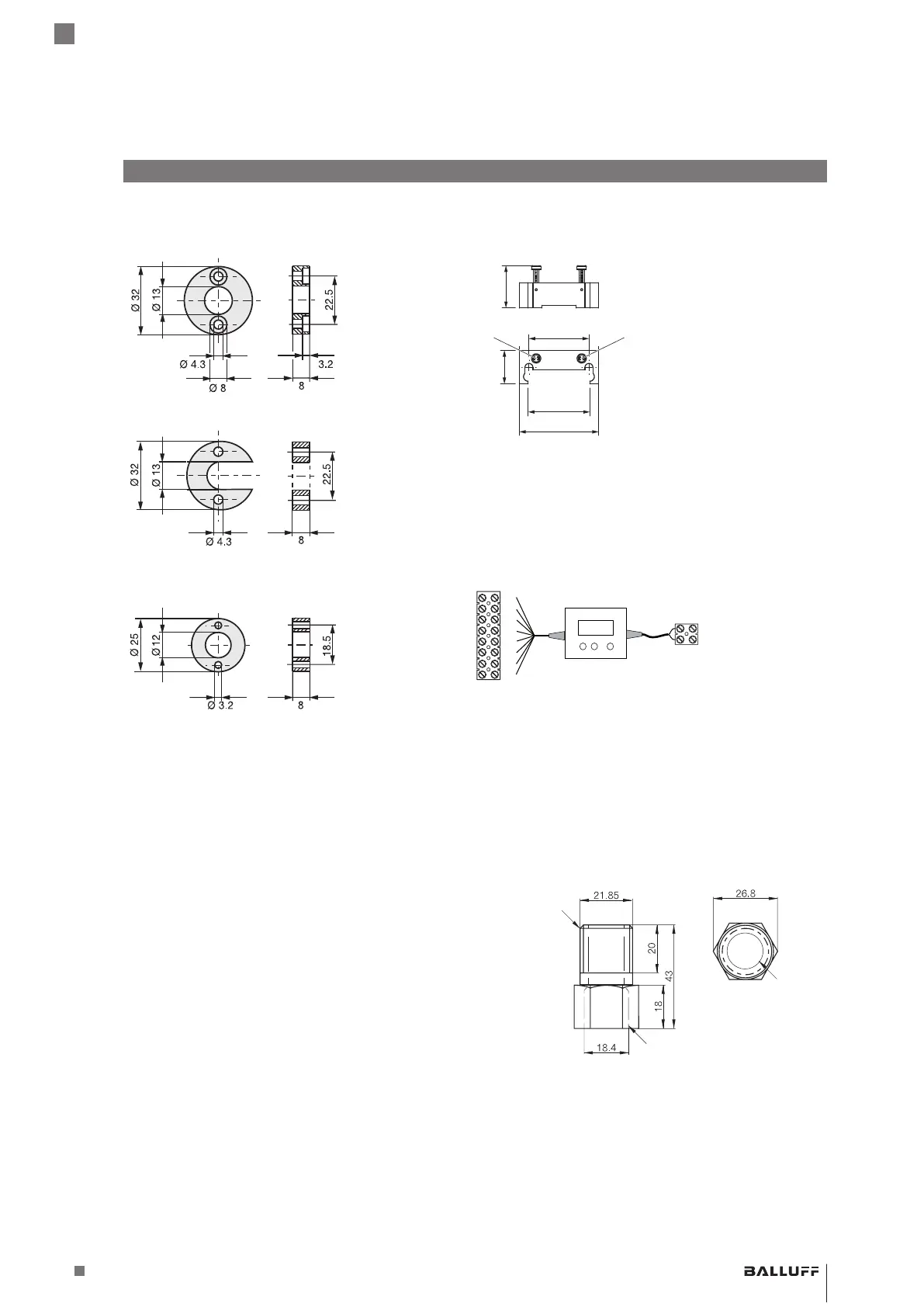

12.2 Capteur de position
Fig. 12‑1 :
BTL-P-1013-4R
BTL-P-1013-4S
BTL-P-1012-4R
Cotes de montage des capteurs de position
Symbolisation
commerciale
BTL‑P‑1013‑4R
BTL‑P‑1013‑4S
BTL‑P‑1012‑4R
BAM013L
BAM013P
BAM013J
Poids <15g
Matériau du boîtier Aluminium
Température
ambiante
–40…+85°C
Matériel livré avec les capteurs de position:
Bague
d’écartement
8mm, matériau non magnétisable
12.3 Dispositif de réglage
BTL7-A-EH03
60
25.4
45.5 BU GY
46.6
32
Symbolisation commerciale BAM02ME
Poids 96g
Matériau du boîtier Plastique
12.4 Boîtier de réglage
BTL7-A-CB02-K
YE
GY
PK
RD
GN
BU
BN
WH
Symbolisation commerciale BAE00EF
Fourniture:
– Boîtier de réglage
– 2câbles d’adaptation de respectivement
0,3m/0,6m.
– Notice
12.5 Adaptateur pour câble
BTL-A-AD09-M-00EX
Ø 15
Ø 15
Filetage M20
Filetage 1/2" NPT
Symbolisation
commerciale
BAM011T
Boîtier Laiton nickelé
12
Accessoires (suite)
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Système de mesure de position magnétostrictif – modèle à tige
Mode de protection
«db» et «ta»
Enveloppe antidéflagrante
