www.balluff.com 9deutsch


50.8
104.1
A
30.8
23.6
96.1
59.5
77
Ø 10.2
Ø 18h6
A
25
Ø 4
5
6.7
Ø 88.5
Ø 76.2
6
0
°

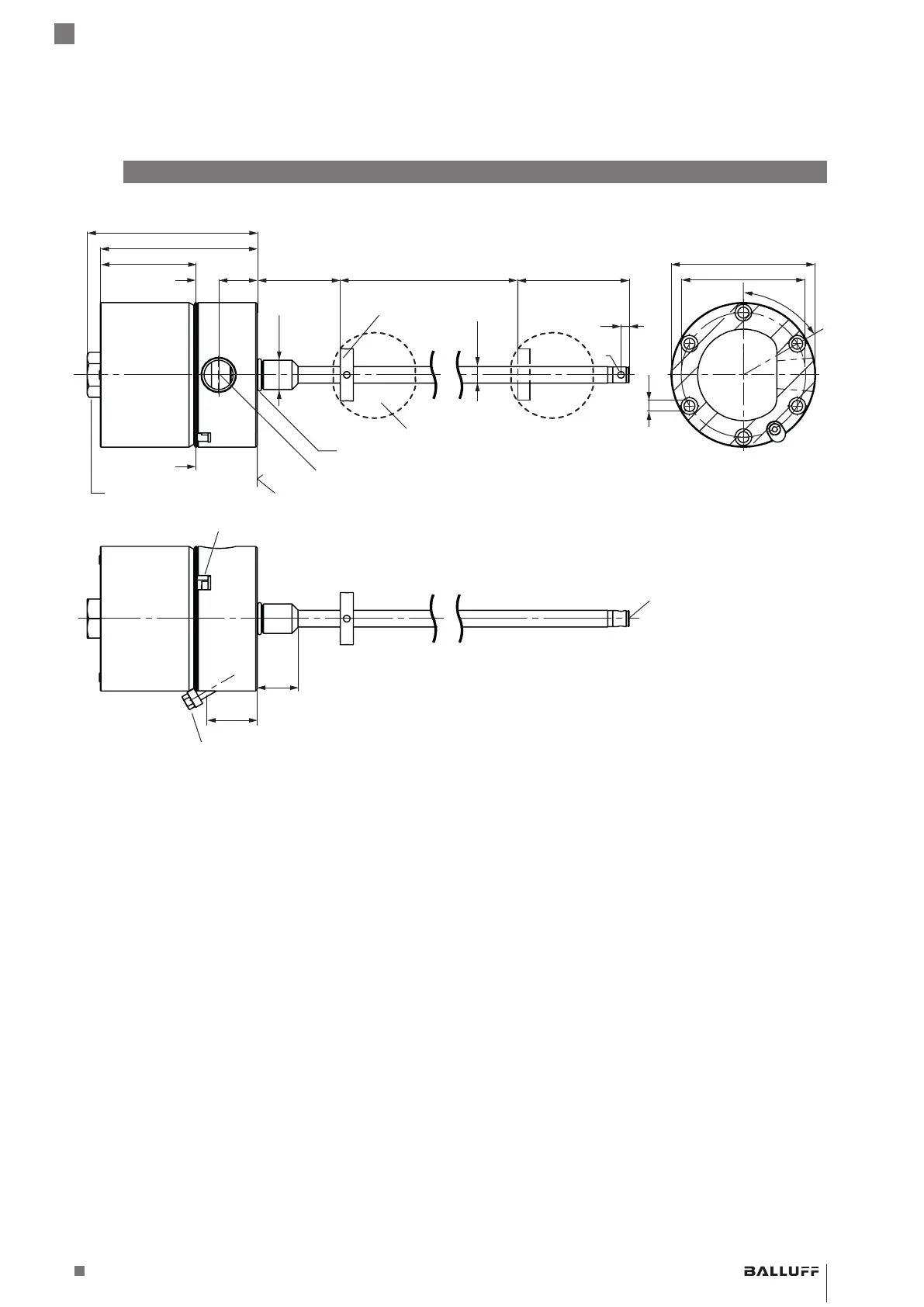

Bild 3-1: BTL7-…, Aufbau
3.1 Aufbau
Elektrischer Anschluss: Der Anschluss erfolgt über eine
Anschlussklemme (siehe Typenschlüssel auf Seite30).
Gehäuse: Ein hochbelastbares Edelstahl-Gehäuse mit
einer modifizierten Gewinderohröffnung 1/2"-14 NPT für
die Kabeleinführung (Leitung ist nicht im Lieferumfang
enthalten). Modifizierte Einführung gemäß FM Standard
3615, Kapitel 3.3.3, Absatz D, Abschnitt 1.
Das interne Elektronikmodul kann ausgetauscht werden,
ohne dass das Druckgehäuse für diesen Zweck entfernt
werden muss.
Befestigung: Um eine sichere Befestigung zu erreichen,
ist das BTL an allen 6 Befestigungsbohrungen mit Zylin-
derschrauben (M6 × 45 - A4-70) anzuschrauben (siehe
Bild 3-1). Alle Schrauben müssen mit 3,5Nm festgedreht
werden.
Die BTL besitzen am Stabende ein zusätzliches Gewinde
zum Abstützen bei großen Nennlängen.
Positionsgeber: Definiert die zu messende Position auf
dem Wellenleiter. Positionsgeber sind in unterschiedlichen
Bauformen lieferbar und gesondert zu bestellen (siehe
Zubehör ab Seite28).
Nennlänge: Definiert den zur Verfügung stehenden Weg-/
Längenmessbereich. Je nach Ausführung des BTL sind
Stäbe mit Nennlängen von 25mm bis 7620mm lieferbar.
Dämpfungszone: Messtechnisch nicht nutzbarer Bereich
am Stabende, der überfahren werden darf.
3
Aufbau und Funktion
Positionsgeber
2)
Nennlänge = Messbereich
Dämpfungszone
1)
Anlagefläche
Masseanschluss Außengehäuse
Sekundärhalteschrauben Gehäuse
A – A-Ansicht
15/16" oder 24mm-Schlüssel
Modifiziert 1/2"-14 NPT (Kabeleinführung)
O-Ring
Gewinde
M4x6
1) Nicht nutzbarer Bereich
2) Nicht im Lieferumfang enthalten
Schwimmer
2)
1)
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Magnetostriktives Positionsmesssystem – Bauform Stab
Zündschutzart „db“ und „ta“
Druckfeste Kapselung
