Einstellverfahren (Fortsetzung)
6.3.3 Online-Setting
Die detaillierte Vorgehensweise für das Online-
Setting ist auf Seite24 beschrieben.
Einstellung von Anfangs- und Endwerten während des
Betriebs der Anlage.
6.3.4 Reset
Die detaillierte Vorgehensweise für das Rück-
setzen ist auf Seite25 beschrieben.
BTL auf die Werkseinstellungen zurücksetzen.

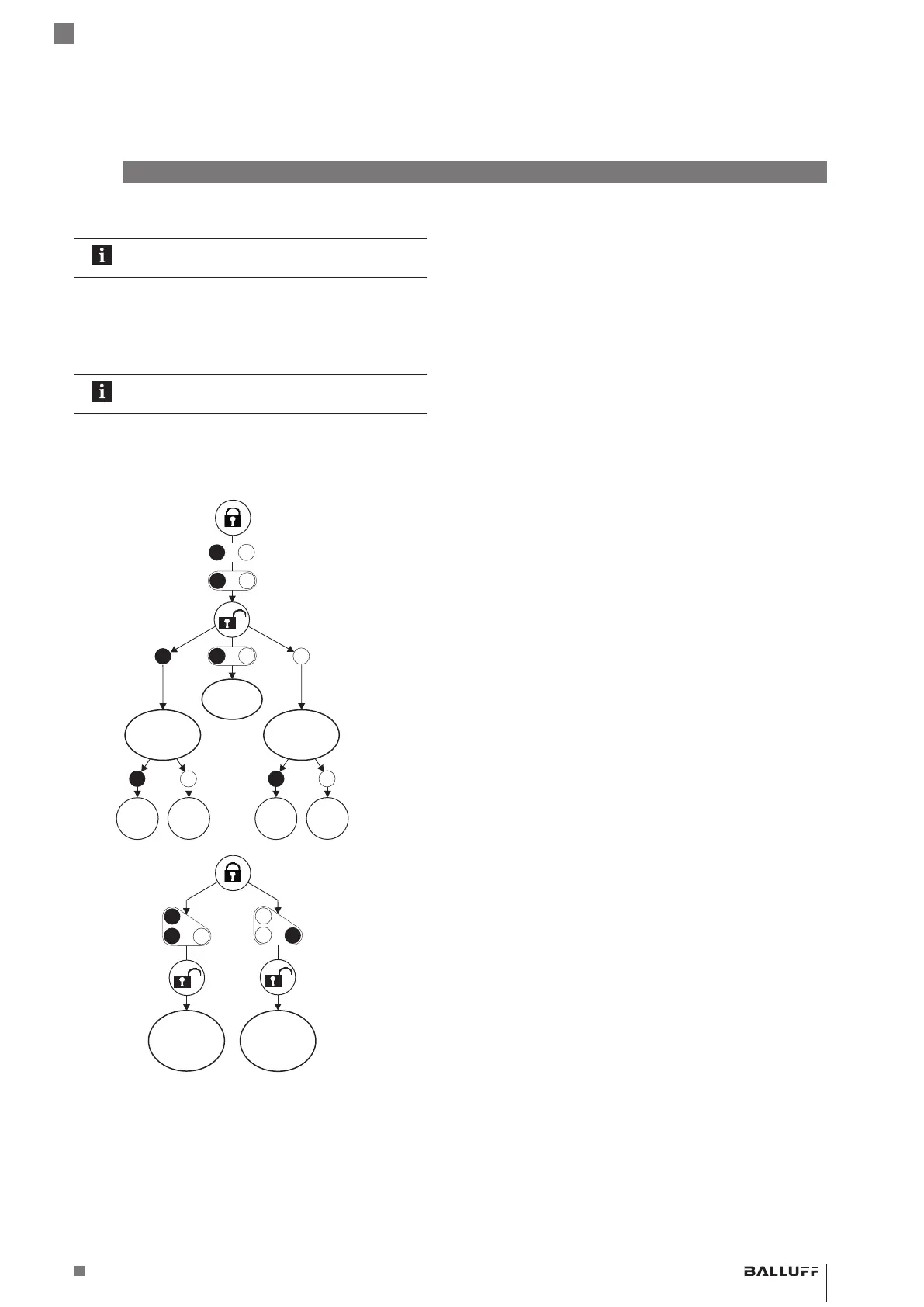

6.4 Auswahl des Einstellverfahrens
Bild 6-6:
1 /
1
+
1 +
1 +
+ 1
a
b
a
b
a
b
a
b
a
b
a
b
a
b
b
a
b
a
Taster inaktiv
Reset
Teach-in
Justieren
Null-
punkt
Null-
punkt
End-
punkt
End-
punkt
Online-
Setting
Nullpunkt
Online-
Setting
Endpunkt
Taster aktiv
Taster aktiv
Taster inaktiv
Auswahl des Einstellverfahrens
