1
使用规定
BTL7 外置式微脉冲位移传感器与设备控制器(例如
PLC)组成一套行程测量系统。通常在使用过程中将其集
成于设备或系统内部。依据技术资料的说明,我们仅对使
用 BALLUFF 原装配件的情况下提供质量保证,若使用任
何其他的零部件都可能会使质量保证失效。
绝不允许私自打开或不按规定使用位移传感器,否则将会
失去制造商所提供的质量保证并影响到产品的可靠性。
安全概述
设备的安装和设置仅允许由已受过培训的专业人员进行。
使用者有责任遵守当地实行的安全规定。特别在位移测量
系统出现故障的情况下,使用者必须采取必要措施,防止
出现人员伤害和财产损失。
在位移传感器出现损坏或不可修复的故障情况下,必须立
即停止运行,并防止擅自使用。
下载详细说明书
请登录我们公司网站 www.balluff.com 获取详细的操作
说明书,或通过电子邮件向我们索取。邮箱地址为
service@balluff.de

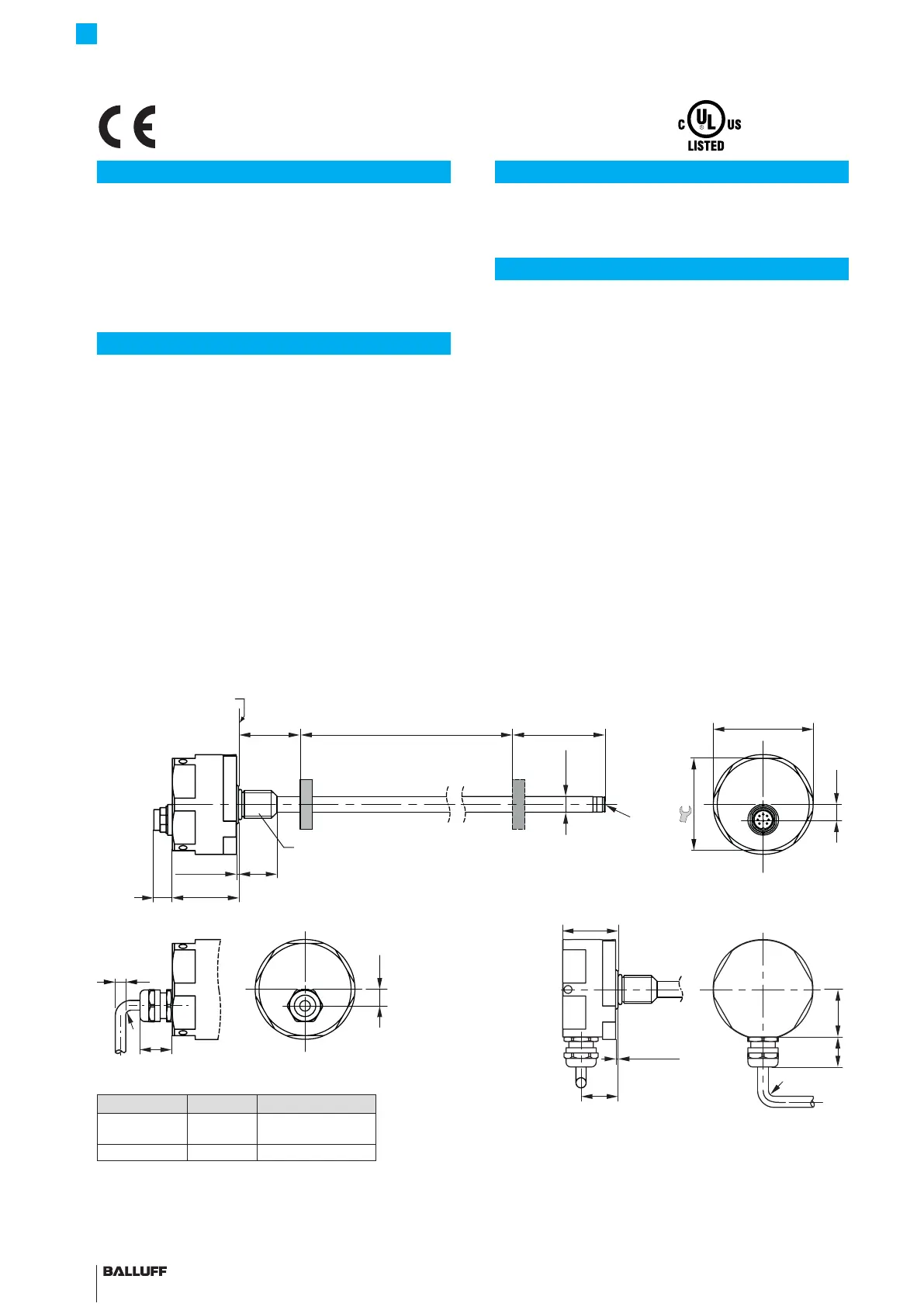

尺寸与功能
波导管位于位移传感器 BTL7 中,外面套有不锈钢管,起
保护作用。定位磁块沿波导管运动。位置指示器连在装置
组件上,必须确定好装置组件的位置。
1) 当不位于 BTL7-...-F_ _, BTL7-...-FA_ _ 时
中文
BTL7-A/C/E/G5 __ -M ____ -H/W(8)-S32/___
微脉冲位移传感器 – 杆状结构
H: 40-1 mm
W: 2"-0.04"
4312
20
Ø D1
60
25
G
Ø 65
10
31~20
60
0.5 Ø 25
10
max. 7
23
35
r
r
0.5 Ø 25
BTL7...-S32
轴向
BTL7...-电缆线
径向
设备平面
2) 无效区
3) 不包含在供货范围之内
4) Ø 5 用于钩形扳手 Ø 65,拧紧扭矩最大为 100Nm
5) 固定布线的弯曲半径必须保持五倍以上的电缆直径。
缓冲区
定位磁块
2)
额定长度 =
测量范围
3)
2)
BTL7...-电缆线
轴向
规格
D1 G
...-H/W-... 10.2 mm
螺纹
M4x4/6
深度
...-H8/W8-... 8 mm
无螺纹
4)
螺纹尺寸:
H: M18×1.5
W: 3/4"-16UNF
5)
4)
此 CE 标志证明,我方产品符合当前 EMV 指
令的要求。
文件编号 1)
E227256
