10 deutsch
3
Aufbau und Funktion (Fortsetzung)

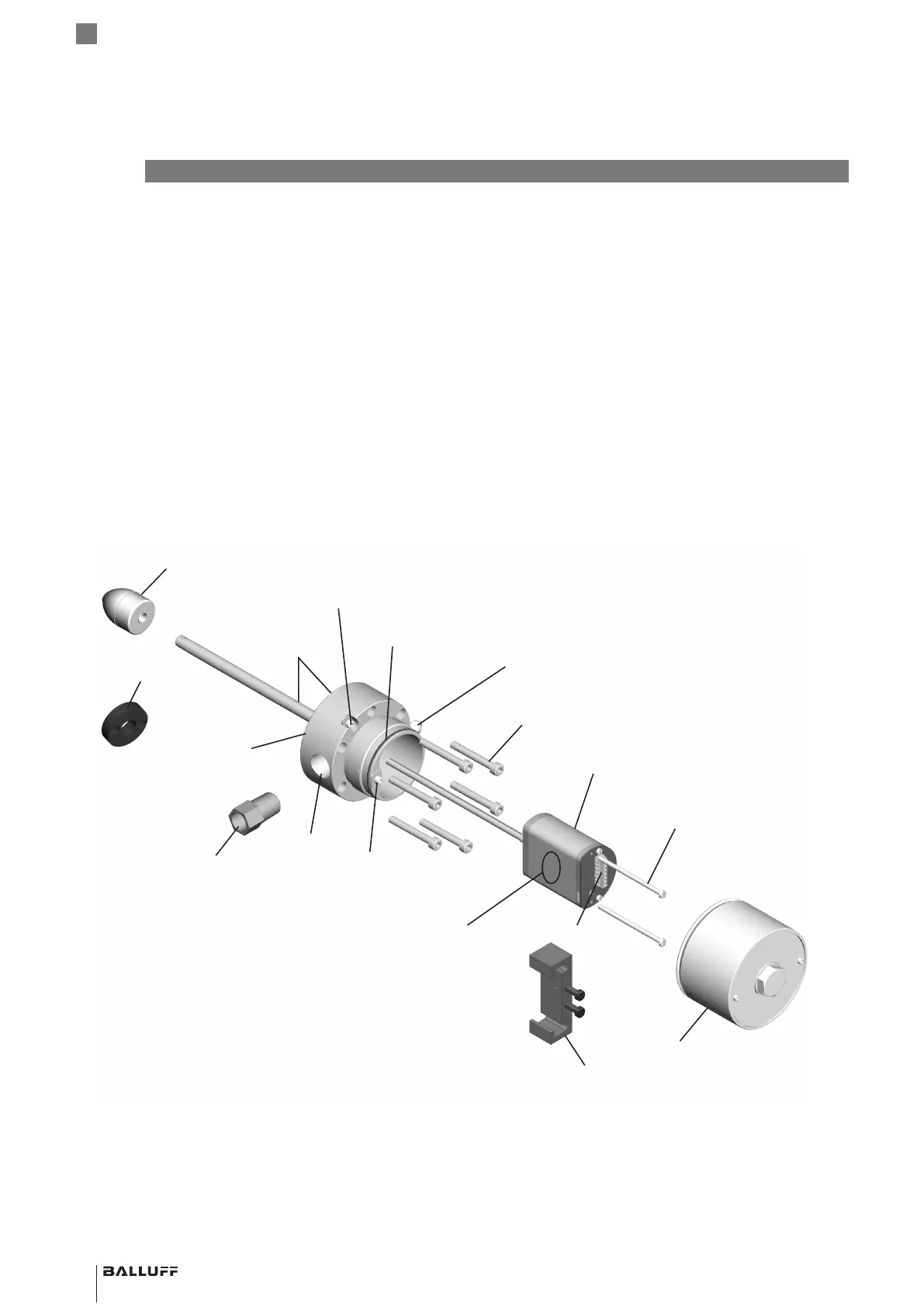

Komponentenübersicht
Gehäuseabdeckung
Elektronikmodul (inklusive Messstrecke)
Druckgehäuse
Kabeleinführung
4)
Einstellvorrichtung
7)
Anschlussklemme
6)
Halteschrauben
Gehäuseschrauben
5)
Schwimmer
1)
Positionsgeber
2)
O-Ring-Flansch
(nicht sichtbar)
Masseanschluss
Außengehäuse
Masseanschluss
Innengehäuse
O-Ring-
Gehäusedeckel
Adapter
3)
Sekundärhalteschrauben
Gehäuse
Position der
Bestellnummer
eines Ersatz-
elektronikmoduls
1) Für den Einsatz in Flüssigkeitsstandanwendungen,
nicht im Lieferumfang enthalten (siehe Kapitel 12.1 Schwimmer)
2) Nicht im Lieferumfang enthalten (siehe Kapitel 12.2 Positionsgeber)
3) 1/2"-14 NPT auf M20, optional (siehe Kapitel 12.5 Leitungsadapter)
4) Modifiziert 1/2"-14 NPT gemäß FM 3615, 3.3.3, D, 1
5) M6x45 A4 Imbusschrauben (6 Stück, im Lieferumfang enthalten)
(Ersatzschraubensatz: BTL7-A-FK01-E-J-DEX).
6) Anschlussinformationen (siehe Kapitel 4.5 Elektrischer Anschluss)
7) Optional (siehe Kapitel 12.3 Einstellvorrichtung)
3.2 Funktion
Im BTL befindet sich der Wellenleiter, geschützt durch ein
Edelstahlrohr. Entlang des Wellenleiters wird ein
Positionsgeber bewegt. Dieser Positionsgeber ist mit dem
Anlagenbauteil verbunden, dessen Position bestimmt
werden soll.
Der Positionsgeber definiert die zu messende Position auf
dem Wellenleiter.
Ein intern erzeugter INIT-Impuls löst in Verbindung mit dem
Magnetfeld des Positionsgebers eine Torsionswelle im
Wellenleiter aus, die durch Magnetostriktion entsteht und
mit Ultraschallgeschwindigkeit fortschreitet.
Die zum Ende des Wellenleiters laufende Torsionswelle
wird in einer Dämpfungszone absorbiert. Die zum Anfang
des Wellenleiters laufende Torsionswelle erzeugt in einer
Abnehmerspule ein elektrisches Signal. Aus der Laufzeit
der Welle wird die Position bestimmt. Je nach Version wird
diese als Spannungs- oder Stromwert mit steigender oder
fallender Charakteristik ausgegeben.
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Magnetostriktives Positionsmesssystem – Bauform Stab
Zündschutzart „db“und „ta“
Druckfeste Kapselung
